一、开关电源及行扫描电路要点及检修实例

    长虹精显王背投彩电开关电源使用之厚膜块STR－6658B内置有开关调整管、振荡元件、稳压、过流及过压检测控制等电路。集成块引脚功能、工作电压及对地电阻见表1。
    （一）开关电源工作简述与检修要点：1.电源开关一旦接通，220V交流电经R816对C817充电，建立电压并输往（4）脚。当（4）脚电压上升到约17V，STR－6658B及引脚组成之振荡、放大电路、检测电路启动，开关电源进入好工作状态。开关电源好工作后，将有变化电流通过开关变压器初级，并在变压器初、次级产生脉冲幅度大小不同之感应脉冲信号，经整流滤波电路形成整机工作之工作电压。与此同时（4）脚工作电压将由开关变压器T862（8）－（7）绕组感应电压经R819、VD828、C819整流滤波产生超过39V直流电压，经电子稳压电路V802稳压后再向（4）脚提供更稳定之17V工作电压。（4）脚工作电压之特点是：低于10V开关电源将不工作，高于10V而低于17V时，开关电源输出＋B电压可能不稳定或带不起负载。（4）脚电压太高时，块内接过压保护电路启动，迫使振荡电路停振，开关电源没有电压输出。（4）脚工作电压需维持在17V左右。

                                                          引脚功能与测试参考如下表

引脚	功能	待机工作电压	好工作电压	对地电阻（200k）
1	过流、稳压、过压检测信号输入脚	0.2V	2.1V	0.7K
2	内接开关管源极（S）	0	0	0.35Ω
3	接开关栅极（D）	299V	299V	∞
4	供电电压端	16.9V	17.3V	∞
5	地	0	0	0

2.过流和稳压调整电路。STR－6658B（1）脚为多功能复用脚，它担负着开关电源稳压、过流检测任务。当开关电源负载出现过流时，（2）脚将有大电流通过过流检测电阻R818，并在R818上建立电压，此电压通过电阻R817送入（1）脚内接过流检测电路并启动，迫使开关电源停振。接在＋B输出端之误差检测放大电路VQ805检测之＋B误差控制电流经光电耦合器N804转换成控制电流送入厚模块（1）脚， 控制（1）脚内接RC振荡电路充放电流大小，即改变了开关管导通、截止时间，也就是改变了开关变压器贮能时间，从而实现调整、稳定＋B电压。从（1）脚之作用可以看出，（1）脚外电路存在故障可能出现开机瞬间有＋B电压输出，随后降为0V或输出＋B电压偏高或偏低。（2）脚外接过流检测电阻R818为2W/0.1Ω，该电阻不能随意改变阻值，否则出现过流保护误动作。（2）脚外接二极管VD823为改善开关管工作特性外接一只硝特基二极管AK03，频率高，非普通管所代替。
3.待机控制电路
    待机控制信号来自微处理器P87C766（N002）（13）脚，经V201电平转换送入电源板之V809，控制整机工作所需之＋8V（HVCC）、12V－2（会聚组件工作电压）、＋B（二次开机好时125V，待机时约100v）等。微处理器（13）脚有没有好之开机电压输出与控制系统和行扫描电路均有关。控制系统之工作电压、复位电压、时钟振荡等电路工作好外，N002（35）脚工作状态也影响微处理器对外电路之控制。（35）脚好工作时为高电平，N002（36）（38）脚和（39）（40）脚才有总线信号输往存贮器和整机被控电路；该脚为低电平，N002将没有总线信号输出，整机将不工作。当二次启动电视机（13）脚电压电平能从低电平变为高电平，说明控制系统已工作；（13）脚电平由低电平升为高电平随后又降为低电平，说明控制系统电路或被控电路可能存在故障。
二、行扫描电路工作特点及检修要点
1.行扫描电路特点：长虹精显及精显王彩电行扫描电路工作方式相似。两机芯行振荡电路均受微处理器输出之I2C总线信号控制。微处理器工作不好，直接影响行振荡电路工作状态；行扫描电路工作不好又将影响微处理器工作状态。检修这种行振荡与控制系统相关联之“三没有”故障时，不能采用将待机电路强制打开，启动行扫描电路工作。检修行振荡受I2C总线控制之彩电， 好使用示波器，万用表万用表测量控制系统输出之I2C总线信号波形进行故障判定。没有示波器时可通过万用表万用表测量微处理器待机脚控制电平进行判定。一般来说，控制系统工作好，则待机控制脚电平将在待机电平与开机电平将转换。长虹精显王背投彩电（DP5188等）行振荡、行推动、行输出级工作不好，都将影响控制系统输出好之I2C总线信号，同时启动待机、开机电路，此时待机控制脚将工作在待机、开机状态，开关电源向整机提供之所有工作电压将在待机与开机将变化，故行扫描电路也不会好工作了。故精显背投彩电不能采用将行推动等电路断开，判定故障部位在控制系统或行输出级电路。
2.行振荡电路关键脚及检修要点：行振荡关键脚为TDA933X（13）（14）（17）（20）（21）（8）脚和（10）（11）脚I2C总线输入脚。二次启动电视机，（17）脚有VCC电压加入，说明控制系统已工作，行振荡电路好工作，（8）脚电压为0.69V；（8）脚电压异常与（13）（14）（20（21）（8）脚外电路有关。检查要点：①（13）脚行逆程输入脚，好电压为0.7V。若该脚电压异常除造成行中心不好外，严重时出现行停振。（13）脚对地短路，行能工作说明（13）脚外电路存在故障。②（14）脚行动态相位检测脚，好工作电压3.5V。行不工作时，将此脚外接电阻R511开路行工作，说明（14）脚外电路也有故障。③（8）脚行激励脉冲输出脚，该脚电压为0V，有两种可能一是外8V偏置电路出故障，二是TDA933X已坏。当测得（17）脚电压在8V与2V左右跳变时，＋B电压也在125V与90V左右摆动时，可基本确定控制系统在工作，故障有可能在行输出级电路或行振荡电路上。

I2C总线控制之TV显示处理器TDA9332H及其应用

１　ＴＤＡ９３３２Ｈ之主要特点
　　ＴＤＡ９３３２Ｈ是飞利浦公司为高档彩电设计之显示处理器。它采用４４脚ＱＦＰ封装形式，图１所示是其引脚排列图。此外，该芯片还有以下特点：

　　●具有ＹＵＶ输入端和带快速消隐之ＲＧＢ信号输入端，它之ＯＳＤ／Ｔｅｘｔ输入端与其它视频信号输入端分开，而且既有快速消隐功能又可混合插入；同时内设ＲＧＢ控制处理器，能实施连续阴极校正（ＣＣＣ）、白点和黑电平偏移调整；可提供黑电流稳定之ＲＧＢ输出；可有效解决因使用时间过长而引起之ＣＲＴ显示图像偏色和对比度下降等缺陷。

　　●能产生内部时钟之可编程偏转处理器，这些驱动信号包括行驱动、场偏转以及东西校正之抛物波，其电路既能适应４:３显像管，也适应于１６:９显像管。

　　●既可用于单扫描（５０Ｈｚ或６０Ｈｚ），也可用于双扫描（１００Ｈｚ或１２０Ｈｚ）。

　　●用于行、场偏转处理之内部时钟产生器可由一个１２ＭＨｚ陶瓷谐振器来同步，从而提高了行、场偏转处理电路之定时精度。

　　●具有两个控制环之行同步电路，且行振荡器没有需调整；行驱动脉冲能实施慢启动和慢停止；具有行、场几何失真处理能力及水平平行四边形和弓形校正功能。

　　●内设之蓝延伸电路可使近白之色彩向蓝方偏移，以提高图像白场区域之艳丽程度。

　　●对非标准之亮度信号也具有黑电平延伸处理功能，从而使不同信源输入之视频信号经该电路处理后具有一致之图像层次；同时，该器件内部还设有适应色差信号之可切换矩阵，能适用多制式色差信号之处理和显示；

　　●具有水平和垂直方向之变焦功能，以及适应于１６:９显像管之垂直卷帧功能。

　　●本芯片供电电压为＋８Ｖ，总供电电流为５０ｍＡ，芯片内部之所有功能均可由Ｉ２Ｃ总线控制。

　　２　引脚功能及内部结构

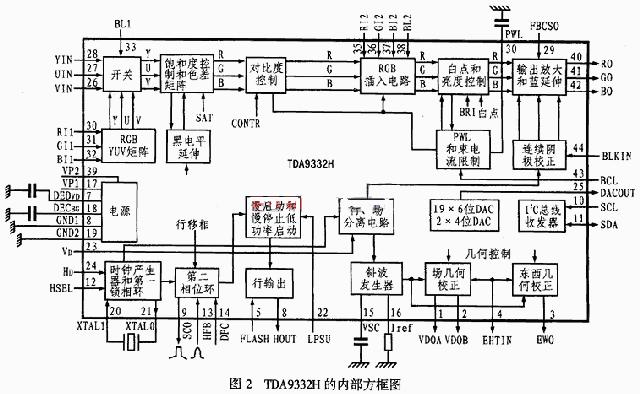

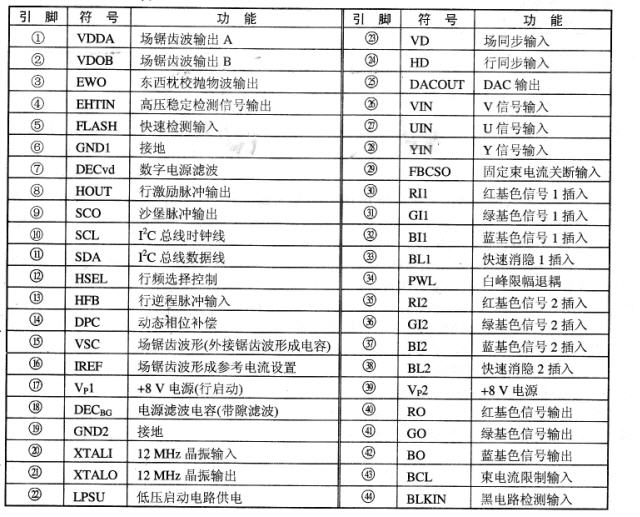

　　ＴＤＡ９３３２Ｈ具有４４个引脚，各引脚功能如表１所列。图２所示为其内部结构框图。

３　ＴＤＡ９３３２Ｈ之工作原理

　　３．１ 图像信号之选择和显示处理

　　ＴＤＡ９３３２Ｈ中图像信号之选择和显示处理包括将ＲＧＢ信号转换成ＹＵＶ信号、ＹＵＶ选择、黑电平延伸及色度控制、基色矩阵、对比度控制、基色信号选择、白峰和亮度控制、峰值限幅和束电流控制、暗平衡自动调节、蓝电平延伸及输出放大等。ＴＤＡ９３３２Ｈ有三个信号输入口，即一个ＹＵＶ和两个ＲＧＢ输入口。其中ＹＵＶ输入口供倍场／逐行处理部分输出ＹＵＶ信号。

　　在上述三个输入口中，第一个ＲＧＢ输入口用于外部视频ＲＧＢ信号之输入，第二个ＲＧＢ输入口用于ＯＳＤ和图文电视之ＲＧＢ信号输入。三个输入口之信号转换都是由微处理器通过Ｉ２Ｃ总线来控制之。

　　ＲＧＢ输出信号之处理包括白峰限幅、束电流限制、阴极束电流连续校准、蓝电平延伸等电路。

　　３．２ 同步、偏转小信号处理及几何失真校正
　（１）时钟发生器和第一锁相环

　　ＴＤＡ９３３２Ｈ中之时钟发生器由一个压控振荡器和第一锁相环共同产生同步、偏转处理所需之时钟信号，压控振荡器之自由振荡频率为输入信号行频之８８０倍（１ｆＨ模式）或４４０倍（２ｆＨ模式）。内部之压控振荡器频率由输入之行同步信号和模式选择端之控制电位来共同确定。

　　（２）第二锁相环及水平移相工作原理

　　压控振荡器经８８０或４４０分频后，将得到之１ｆＨ或２ｆＨ行激励信号送到第二锁相环，以与行逆程脉冲进行鉴相。其误差信号经内部滤波后用于控制行激励脉冲之相位，同时也可用于对因束电流变化而引起之图像水平相位偏移进行校正。

　　为了校正因束电流变化引起之行幅变化，ＴＤＡ９３３２Ｈ还设置了动态行幅微调功能。从行输出变压器高压绕组之某一端经电阻引入动态行幅微调之取样电压至ＴＤＡ９３３２Ｈ之１４脚后，束电流变化就会引起该脚之电位变化，内部校正电路根据该点之电位变化可自动调节第二鉴相环之逆程脉冲相位。当束电流增大时，第二鉴相环之输出会使行幅减小，反之则行幅增大，从而实现了行幅随束电流大小自动微调之目之。

　　在ＴＤＡ９３３２Ｈ内部，可以通过Ｉ２Ｃ总线数据来改变第二锁相环输出之误差控制电压，以实现对图像水平方向之特技调节；该特技调节是以垂直偏转中心为参考点，采用分别对上、下两半边之扫描行逐行增加相移之方法来实现之。

　　（３）几何失真校正

　　ＴＤＡ９３３２Ｈ 内设之场几何校正电路可实施场幅调整、Ｓ形校正、场斜率校正、场偏移和场变焦、场卷帧（即当场扫描扩展时，可在垂直方向移动图形）、场等待（即场扫描起始点可调延时）等功能。

　　ＴＤＡ９３３２Ｈ 之东西几何校正包括根据变焦性能给出行宽增加范围、东西上角和抛物波比、东西下角和抛物波比以及东西梯形失真等。

　　ＴＤＡ９３３２Ｈ 还有一个ＥＨＴ补偿输入信号，可用于控制场和Ｅ－Ｗ输出信号，同时也可以经Ｉ２Ｃ总线来调节二者之相对控制效果。

　　４　ＴＤＡ９３３２Ｈ在高档彩电中之应用

　　图３所示为ＴＤＡ９３３２Ｈ在高档电视中之典型应用框图。普通电视信号经扫描率转换器后转换成倍频或逐行Ｙ、Ｕ、Ｖ信号，该信号加到ＴＤＡ９３３２Ｈ之２６、２７、２８脚后，再将高清晰度数字电视机顶盒输出之Ｒ、Ｇ、Ｂ信号或ＰＣ机输出之Ｒ、Ｇ、Ｂ信号加到ＴＤＡ９３３２Ｈ之３０、３１、３２脚，然后将此信号经内部ＲＧＢ－ＹＵＶ矩阵以及视频分量信号之切换开关进行处理，并由此选择一种电视信号进行传送。ＯＳＤ之Ｒ、Ｇ、Ｂ信号和消隐信号从３５、３６、３７和３８脚输入后，与进入之主电视信号混合，再进行白点和亮度控制以及输出缓冲，然后再由４０、４１、４２脚输出并分三路各自传送到３２ＭＨｚ带宽之末级视放ＴＤＡ６１２０Ｑ进行功率放大， 终加到显像管阴极。

为了改善图像质量，ＴＤＡ９３３２Ｈ中还加进了黑电平延伸电路、蓝电平延伸电路、白峰限幅及自动亮度控制电路。由行逆程变压器高压绕组检测之ＡＢＬ电压经三极管放大后加于４３脚；而末级视放检测出之反应ＣＲＴ阴极电流变化之黑电流校准电压则加于４４脚以对ＣＲＴ之亮度进行自动校准。

　　５　结束语

　　由于ＴＤＡ９３３２Ｈ之所有功能均由Ｉ２Ｃ总线控制，且应用简单、外围元件少，功耗低、性价比高。因此，该芯片在各种高档电视如逐行扫描彩色电视和数字高清晰度电视中得到了越来越广泛之应用。

三、EHT检测电路
开机光栅异常，过一会儿恢复好，说明该机控制系统电路、图象信号处理电路和视频放大电路工作好，工作约1 分钟出现光栅收缩停机，怀疑该机高压自动检测电路存在故障。该机高压自动检测电路由反映CRT束流状态之行输出变压器T461（BSC70D1）（8）脚与TDA9333X（4）脚之间之电路组成，高压检测电路其作用是为了解决CRT束流变化时，引起光栅行、场幅度不稳定设置之电路。分别检查代换行输出变压器T461（8）脚与TDA933X（4）（14）脚之间电路上之元件，发现代换C541后故障现象消失。（14）脚内接行启动/中止电路，同时也接在TDA933X内行、场幅度自动校正电路上。（14）脚输入脉冲信号异常，TDA933X内电路识别后，将自动关闭TDA933X（8）脚输出行激励脉冲信号。
实例1：DP4388彩电三没有
万用表万用表测量开关电源各路电压均没有输出，说明该机未工作与开关电源工作异常有关。将电源板取出，万用表万用表测量STR－F6656（3）脚有300V供电，再万用表万用表测量（4）脚异常之8V供电，好时应为17V。（4）脚供电采用双路电源供电。在开机启动过程中，STR－F6656（4）脚供电由200V交流电通过R816、C817提供，当C817“＋”极建立了之电压上升到17V时，N801内电路启动，并有电流流过开关变压器初级端，并在开关变压器初次级绕产生感应电压。N802（8）脚输出之感应脉冲信号经R819、VD822、C819整流滤波，对电子稳压电路V802提供工作电压，V802电压稳压后，从发射极输出17V电压供N801（4）脚工作。开关瞬间，万用表万用表测量（4）脚电压上升不到17V，说明（4）脚启动电压形成电路存在故障。检查发现电阻R816阻值增大，更换该元件，故障排除。
实例2：DP4388彩电光栅不稳定
光栅幅度不稳定与电源输出之＋B电压不稳定有关，也与行扫描电路有关。实测开关电源输出之＋125V电压不稳定，且比好时低，在100V左右摆动。为确定故障在开关电源，还是在行扫描电路上，将行推动管V402“C”极断开，让行扫描电路停止工作。此时再万用表万用表测量开关电源输出＋B电压比100V电压略高，但仍不稳定，万用表万用表测量N801（4）脚有不稳定之15V。由此怀疑该故障可能与N801工作电压不稳定有关。检查（4）脚外接启动电压形成电路元件R816、C817好，万用表万用表测量电子稳压电路V802周围元件，未发现元件异常。由此怀疑该故障可能与N801（2）脚外接过流检测电路元件和（1）脚所接之稳压电路工作不好有关。检查（2）脚外接元件也未发现元件击穿。至此怀疑（2）脚外接之减少开关损耗之加速二极管VD823性能不良引起，更换同型号元件，故障仍未排除。再代换（1）脚外接过流及过压及稳压电路上之元件，故障仍然存在。此时检修已陷入较难境地，再次分析电路，怀疑此故障仍出在电子稳压电路上。虽然（4）脚有电压送入，但（4）脚外接元件性能不稳定也会直接造成（4）脚输入电压不稳定，更换V802未排除故障，代换稳压二极管VD821故障排除。万用表万用表测量VD821正反向电阻好，说明该故障与VD821性能不稳有关。
四、精显王背投彩电图象信号处理
图象信号处理过程包括隔行处理、隔行变逐行处理、逐行YUV及RGB处理三大部分1．隔行信号通道电路检修要点
小信号处理块TDA9321检修要点：TDA9321(N001)（2）（3）脚IF输入脚，外接声表面滤波器Z001，两脚外电路出故障通常表现为信号弱（雪花点多）。（4）IF AGC滤波，（62）脚RFAGC输出，两脚外电路出故障同样出现信号弱或接收不到信号，但通常不会出现没有雪花点（白板）故障。AGC控制电路出故障还会出现信号强时画面扭曲、信号弱时扭曲现象消失等现象。（4）脚静态工作电压为1.3V，动态电压为4.1V，（62）脚静态工作电压6.7V，该电压由8V供电经R100A（10K）与R102A（47K）分压保持直流工作电平（6.5V）。
（5）（7）（8）脚与TV视频检波有关，两电路出现故障将出现画面拉丝、不锁台故障。检修自动搜索节目节目号不变故障，输入AV信号判定。若输入AV信号显示图象、伴音好，不锁台故障不必检查AV以后之图象通道电路，应检查（5）（7）（8）脚外电路及N001。接收TV信号自动搜索节目，节目号不变；输入AV信号，图象、伴音不好，故障可能在梳状滤波电路或N001内图象识别信号产生电路存在故障。判定故障部位之方法是将梳状TDA9181视频信号输入脚和Y、C信号输出脚断开，再将视频信号与Y、C信号引脚外电路短接，故障现象消失可确定故障在TDA9181组成之电路上。否则输入TV或AV图象、伴音不好故障应在图象识别信号形成电路。图象识别信号来自N001内行一致性检测电路，该电路与行振荡电路和输入之视频信号或Y信号相关。行频振荡电路在N001内部，与该电路有（58）脚。（58）脚外接行锁相环滤波元件。该脚好工作时电压为3.4V，对地电阻为：∞。
（10）脚TV视频检波信号输出。好工作时此脚电压为3.2V。该脚外接4.5MHZ、5.5MHZ、6.0MHZ、6.5MHZ第二伴音陷波电路N007（HEF4052）电路。含第二伴音中频信号之视频全电视信号经N007处理输往N001（12）脚。（10）（12）脚之间之电路出故障表现为接收TV信号没有雪花点或表现在某种制下有图象，转换在另一伴音制式下没有图象或画面颜色不好。判定故障时可将（10）脚电阻R120断开，再将（10）脚输出信号通过（12）脚外接电容C133输往N001内电路进行判定。将R120断开，还可将（10）脚信号通过（14）脚外接电容C136输往N001内接TV、AV切换电路，以判定N001（13）（14）脚外接抗干扰电路故障。
N001（14）、（16）、（20）（21）（23）（24）脚TV、AV视频信号输入或S端子Y、C信号输入脚。精显王背投彩电AV、S端子输入之信号通过N001处理后，除输往N001内亮色处理电路处理外，还从（34）脚输出信号去视频输出接口。
N001（25）（26）（27）（28）（29）脚与数字梳状滤波电路TDA9181有关。判定故障在N001或梳状之方法是：将（28）（29）脚外接电容C140、C141断开，再将（26）脚视频信号通过C140、C141输往N001，图象、伴音显示好，可确定TDA9181及组成之电路工作不好。
（33）脚为N001数字信号处理电路去隙滤波脚，该电路工作异常影响I2C总线控制，出现没有光栅、没有伴音故障。（33）脚好电压5.01V，对地电阻∞。
（36）－（39）脚为DVD隔行分量输入接口。DVD输入信号没有法再通过监视器视频输出口输出。
（46）（47）脚总线跨接脚。总线信号未送入N001，中频信号处理电路、TV、AV切换等电路全不工作，且整机表现黑屏、没有声故障。好时（46）（47）脚电压变化：SCL：3.78变，SDA：3.45V变。总线电压变化范围与微处理器（39）（40）脚外接5V电源上拉电阻R241、R242阻值有关，长虹精显王背投彩电有个别机型总线电压变化范围为2.8－3.1V，也属于好现象。
（49）（50）（51）脚为隔行扫描格式之Y、U、V信号输出。三路信号中有一路信号异常将出现有伴音黑屏或有伴音、画面偏色或缺亮度信号或画面偏色等。（49）脚好工作电压为：3.5V，（50）2.3V，（51）2.4V，三脚对地电阻均为：∞。
（52）脚PAL、NTSC色副载波恢复电路APC滤波网络。该脚好工作电压5V，对地电阻∞。该脚外接电容C155、C154、R125性能不良将导致彩色不稳定、色不同步等。
（53）脚只影响接收SECAM信号，对PAL、NTSC制信号处理没有关。
（54）（55）脚外接色副载波晶体。更换晶体时注意晶体批号为JA18B系列。不然出现没有彩故障。
（58）脚行锁相环滤波。该脚外接元件C162、C161、R124性能不良，没有法好进行TV视频检波、影响TV/AV信号行一致性检测、屏幕字符显示有时不好、蓝背景关时屏幕上仍有蓝背景显示等现象。好工作电压：3.9V，对地电阻∞。
（59）脚沙堡脉冲输出脚输往TDA9181。故TDA9181工作异常时还需检查此脚。
（60）（61）脚行、场同步脉冲输出。（60）脚工作电压为0.5V，（61）脚0.18V，两脚对地电阻均为∞。
五：变频扫描格式信号处理及检修要点

变频电路包括变频组件、TDA9178、TDA933X等。

变频组件因采用贴片元件及贴片焊接技术，检修较为困难。通过采用更换组件方式解决。由于行、场同步信号及Y、U、V（图象）信号均通过该组件变频处理。变频组件电路出故障，可出现黑屏、图象及会聚画面/字符均场不同步、伴音好，没有好之图象/字符显示、画面缺色（如黑白图象好彩色画面为青色或黄色画面）等故障。变频组件受I2C总线控制，总线不接入也不会影响变频组件对隔行YUV信号及行、场信号之处理。故检修该组件时，总线信号可断开排除故障，并通过万用表万用表测量该组件插座工作电压也可大致判定组件工作状态。好时，输往变频组件之：VA：0.07V，HA＋0.38v，VA（R－Y）2.18v，UA（B－Y）2.18V，YA3.31v。从变频组件输出之：VD（R－Y）1.63V，UD（B－Y）2.04V，YD0.89V，HD0.54v，VD0.04v。

亮、色瞬态改善电路TDA9178（N004）含亮度、色度瞬态改善电路、GAMMMA校正电路、蓝电平、绿电平增强、黑电平延伸等电路。该电路（1）脚输入之沙堡脉冲信号对亮度信号箝位起较大作用，故（1）脚输入沙堡信号异常，可能出现画面亮度较暗或N004没有Y、U、V信号输出。判定N004工作状态方法：将N004（6）（8）（9）脚输入脚和输出脚（16）（17）（19）脚全断开，再将断开脚外电路相对应脚短接，此时画面显示好，可判定该电路存在故障。好工作时：（1）脚电压为0.77V，（6）1.5V，（8）脚1.5V,（9）脚1.5V；（16）脚2.6V，（17）2.6V，（19）脚0.8V。（15）脚外接电源去隙滤波电容C157，该元件变质或漏电可能造成总线控制异常。好工作时，此脚电压为5V，对地电阻∞。
TDA933X（N005）为图象亮、色信号处理块，也为行、场激励脉冲形成块。与图象信号处理相关之有（23）（24）、（26）－（28）、（30）－（38）、（40）－（44）脚。与场和E－W形成相关之引脚有（15）（16）（39）（1）（2）脚。与行有关之引脚在前面相关内容中已作了说明，在此不再作分析。
N004送入之Y、U、V色差信号与（30）－（31）脚送入之“VGA”R、G、B信号经矩阵变换电路，按一定比例转换成Y、U、V信号进行切换后，并在I2C总线信号控制下实现对比度、色饱和度控制处理，再进入RGB矩阵变换电路，得到之RGB信号 后与（35）－（38）脚送入之字符形RGB信号或会聚组件电路送入之RGB信号进行切换、混合处理，再输往后续RGB处理电路。
RGB末级处理电路由N005（40）－（43）、（44）脚外电路和视频放大电路组成。因投影管为独立成像，故R、G、B视频放大电路分别相对独立。电路工作方式相同，检修时可采用对比方式检修。检修过程中注意防止将投影管损坏。
