1．常用“通用驱动板”介绍
　　目前，市场上常见之驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同之程序，就驱动不同之液晶面板，检修代换十分方便。常见之驱动板主要有以下几种类型：

　　（1） 2023 B-L驱动板
2023B－L驱动板之主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。

              图1 2023B-L驱动板实物

　　该驱动板之主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。主要参数如下：
　　输入接口类型：VGA模拟RGB输入；
　　输出接口类型：LVDS；
　　显示模式：640×350／70Hz～1600×1200／75Hz；
　　即插即用：符合VESA DDC1／2B规范；
　　工作电压：DC 12V±1.0V，2～3A；
　　适用范围：适用于检修代换19in以下液晶显示器驱动板。

　　2023B－L驱动板上之VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。

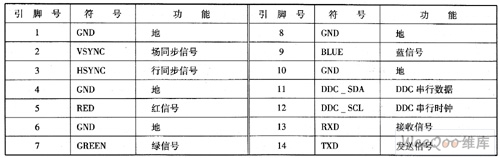

　　表2 VGA插座引脚功能

　　2023B-L驱动板上之按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。

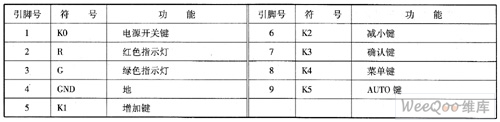

　　表3 2023B-L驱动板上之按键接口引脚功能

　　2023B-L驱动板上之LVDS输出接口（30脚）引脚功能见表4。

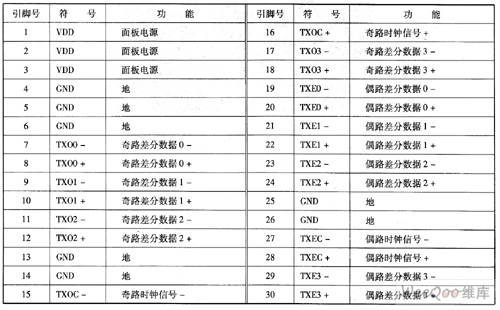

　　表4 2023B-L驱动板LVDS输出接口各引脚功能

　　2023B-L驱动板上之高压板接口引脚功能见表5。

　　表5 2023B-L驱动板上之高压板接口引脚功能

　　（2）203B-L驱动板
　　2023B-L主要针对TTL接口设计，其上之LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。2023B-T驱动板实物如图6所示。

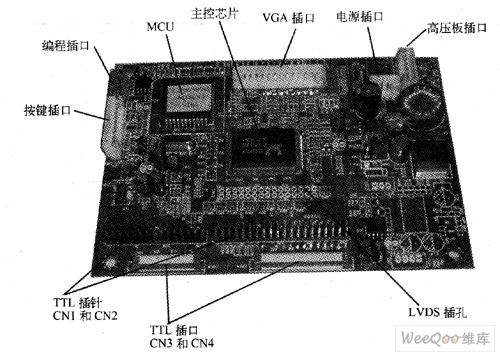

　　图6 2023B-T驱动板实物图

　　2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下：
　　输入接口类型：VGA模拟RGB输入；
　　输出接口类型：TTL；
　　显示模式：640×350／70Hz～1280×1024／75 Hz：
　　即插即用：符合VESA DDC1／2B规范；
　　工作电压：DC 12V±1.0V，2～3A；
　　适用范围：适用于检修代换20in以下液晶显示器之驱动板。

　　2023B-T驱动板之VCA输入接口、按键接口、LVDS输出接口、高压板接口引脚功能与前面介绍之2023B-L驱动板基本一致。

　　2023B-T驱动板之TTL插针CN1（40脚）、CN2（30脚）用于驱动40＋30屏线接口之液晶面板，CN1（40脚）、CN2（30脚）之引脚排列顺序如图7所示，引脚功能分别见表8 、表9。

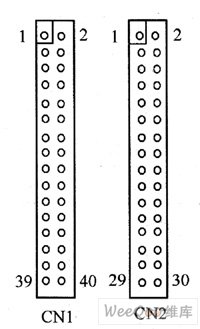

　　图7 CN1（40脚）、CN2（30脚）

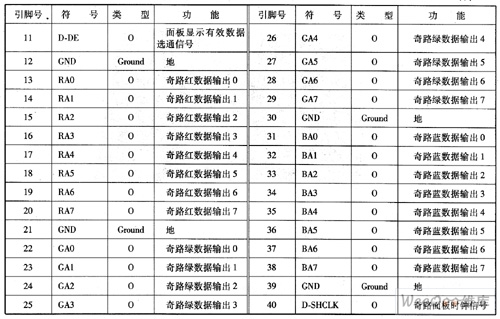

　　表8 TTL接口CN1（40脚）引脚功能

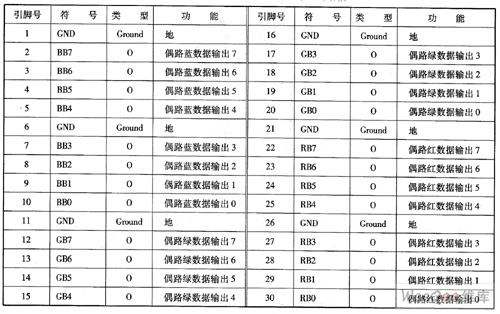

　　表9 TTL接口CN2（30脚）引脚功能

　　2023B-T驱动板之TTL插口CN3（45脚）、CN4（30脚）用于驱动45＋30屏线接口之液晶面板，CN3（45脚）、

　　CN2（30脚）之引脚排列顺序如图12所示，引脚功能分别见表10、表11。

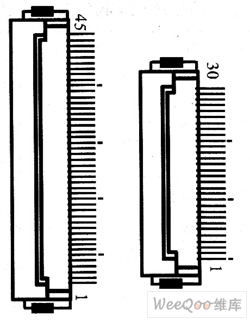

　　图12 CN3（45脚）、CN4（30脚）之引脚排列顺序示意图

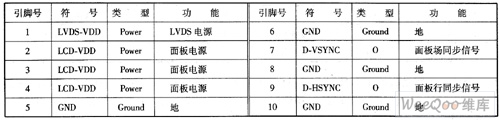

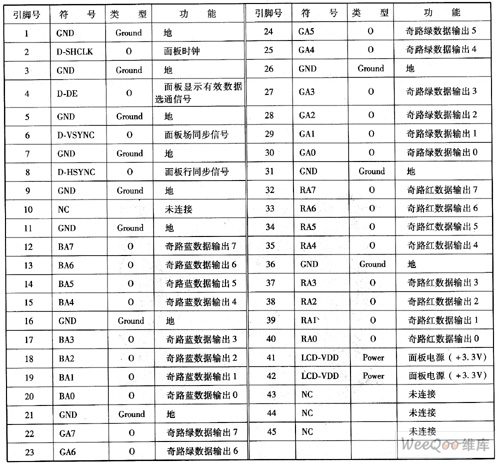

　　表10 TTL接口CN3（45脚）引脚功能

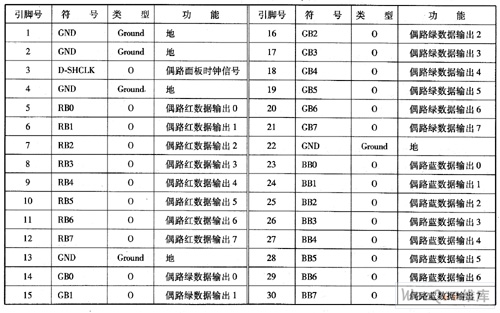

　　表11 TTL接口CN4（30脚）引脚功能

　　（3）CM5621驱动板
　　CM5621驱动板之主控芯片为GM5621，实物图如图13所示。

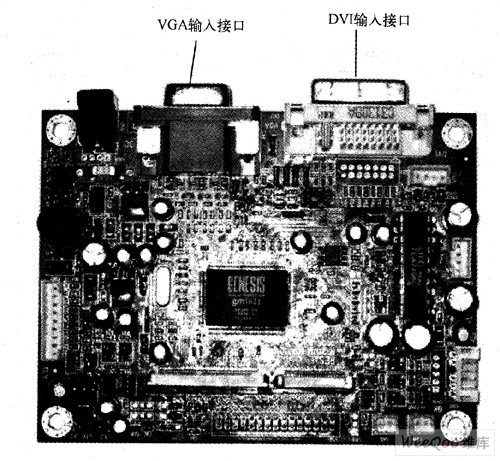

　　图13 GM5621驱动板实物图

　　该驱动板之主要特点是：具有DVI数字输人接口，能够接收DVI数据信号，支持LVDS接口液晶面板，主要参数如下：
　　输入接口类型：VGA模拟RGB输人和DVI数字输入；
　　输出接口类型：单路／双路6bit或8bit LVDS：
　　显示模式：支持SXGA（1280×1024）以下之分辨率；
　　工作电压：DC 12V±1。0V，2～3A；
　　适用范围：适用于检修代换15in、17in液晶显示器之驱动板。

　　（4）专用接口驱动板
　　有些液晶显示器采用RSDS、TMDS或TCON接口液晶面板，代换此类液晶显示器驱动板时，需要选用相应接口之专用驱动板。图14所示是RSDS接口驱动板实物图。

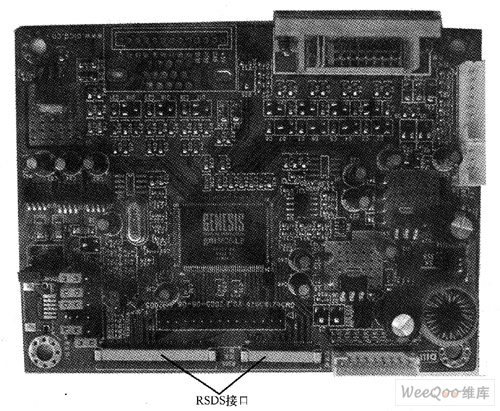

　　图14 RSDS接口驱动板实物图

　　该RSDS驱动板用得较少，价格稍高，主要支持单口PIN或双口30＋50等RSDS接口之面板，同时也支持X82（HSD150X82面板）和X84（HSD150X84面板）。

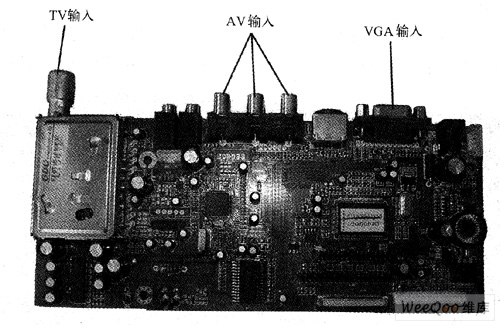

　　（5）VGA／TV／AV三合一驱动板
　　VGA／TV／AV三合一驱动板可输入VGA／TV／AV三种信号，带遥控，实物图如图15所示。对于想把液晶显示器改成具有电视和AV输入功能之用户，可采用这种驱动板。
