LVDS接口驱动板是目前液晶显示器之主流驱动板，当驱动板损坏后，可用前面介绍之2023B-L通用驱动板进行代换，下面说明具体之代换与点屏之方法和技巧。

　　1．编程器驱动程序之安装
　　 购买专用编程器时，会随机附带安装程序光盘，找到编程器安装程序文件夹，双击安装程序即可安装。以并口编程器驱动程序PORT95NT为例，当双击该图标时，会出现图1所示之欢迎界面。

　　图1 编程器驱动程序PORW5NT安装程序欢迎界面

　　系统会提示是否安装这个驱动程序，然后按窗口提示选择“Next”、“Yes”，程序会在默认路径进行安装。安装成功后重新启动计算机即可。

　　2．将光盘中驱动板烧录程序复制到计算机中

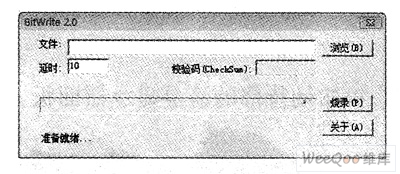

　　安装好编程器驱动程序后，再将随机光盘中之“驱动板烧录程序”（BitWrite2.0）复制到计算机中（如D：＼DRIVE文件夹中），双击驱动板烧录程序BitWrite2.0图标，会出现如图2所示之运行界面。

　　图2 驱动板烧录程序BtWrite2.0运行界面
　　如果未出现以上界面或出现提示出错信息，一般是编程器驱动程序安装不也很，需要重新安装PORT95NT。

　　3．将光盘中之液晶面板驱动程序复制到计算机中
　　购买编程器时，随机提供之光盘中会提供很多液晶面板之驱动程序，这些面板驱动程序会根据驱动板进行分类，如“2023B-L”、“2023B-T”等。查找时，要根据手头上之驱动板型号和液晶面板型号进行查找。

　　例如，采用通用驱动板乐华2023B-L，待修液晶显示器之面板型号为AUO公司生产之M15XN07型之液晶面板，则查找面板驱动程序时，需要到“2023B-L”文件夹下去找（不可到“2023B-T”文件夹下去找），找到文件名中含有“M15XN07”字样之文件，将其复制到计算机中即可。为方便使用，可直接将其复制到桌面上，也可复制到其他位置（如D：＼LCD_FILE）。

　　若在随机之光盘中找不到M15XN07之驱动程序，可以采取以下方法：
　　从随机光盘“2023B-L”文件夹下查找可代换之面板驱动程序，一般而言，面板驱动程序之文件名都较长，在文件名中都标注了驱动板名、面板型号、接口类型、面板电压、面板分辨率等参数，查找代用驱动程序时，尽量使两者参数一致，特别是接口类型、面板电压和分辨率这三个参数，一般只要它们一致，就可以代用，一个不行可以多试几个，总会有一个合适之。实际上，很多液晶面板虽然型号不同，但是接口、接口定义及供电电压均相同，驱动程序可以相互兼容。另外，如果有条件，也可上网搜索下载驱动程序。
4．编程器向“烧写头”烧写程序

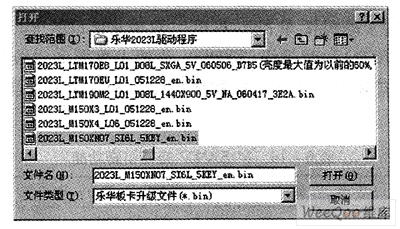

烧写程序之一般方法是：将编程器之并口通过连接线与计算机之并口连接，将随机附带之烧写头（升级头）插在编程器上，再接好12V电源，运行驱动板烧录程序BitW血⒓。0，单击图8 －48中之“浏览”按钮，从计算机中找到M15XN07面板之驱动程序文件，如图3所示。

　　图3 从计算机中找到Ml5XN07面板之驱动程序文件

　　选中驱动程序文件后，单击“打开”按钮，回到主界面，如图4所示。

　　图4 选好文件之主界面

　　单击图中之“烧录”按钮，烧写软件便自动启动并进行烧写，编程器之红、绿指示灯会交替闪烁，当烧写结束以后，变成常亮状态，同时，软件会对数据自动进行校验，数据正确会提示“OK”字样，如果未出现这个提示，软件烧写到100％后自动退出，说明编程器连接不正确、接口接触不良或转接头未插好，重新检查连接即可再次烧写。

　　5．烧写头向驱动板烧写程序
　　从编程器上拔下烧写头，插到驱动板之软件编程接口上。给驱动接好配套按键板，将驱动板上之电压选择跳线跳到5V，然后接通电源，这时，按键板之指示灯为红、绿交替闪烁，在一段时间后会停止闪烁，即程序写人成功。驱动程序烧写完毕，这个驱动板就可以适应于待点屏之液晶面板（M15XN07）。

　　6．连接
　　程序写好后，就可以将各部件进行连接。
将驱动板VCA信号输入接口与原机VGA信号输入线逐一对接；将按键板接口之各插针对应原机按键板连线功能一一对接；将高压板接口与原机高压板引线按照功能逐一对接。需要注意之是，因为高压板所需电流较大，连线时，要注意插紧，避免以后出现打火或过热，导致故障发生。

　　 后将驱动板LVDS接口各插针与原液晶面线一一对应接好。这个过程必须非常谨慎，接错一根线都不能也很显示。尤其是电源线和地线，如果接错还会有烧坏屏之危险。

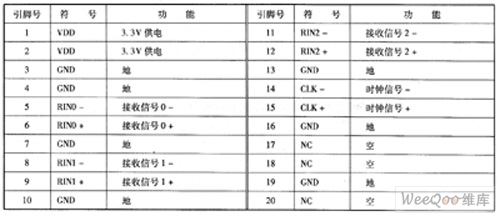

　　M15XN07接口引脚功能见表5。M15XN07是20针接口，适用于单6bit液晶屏，而通用主板是30针接口，适用于单6bit、单8bit、双6bit、双8bit接口之屏。因此，只要选取奇路之6根接收信号线（TX00～TX02）和时钟线（TXOC），再接上电源和地线就可以了。需要说明之是，连接好线路后一定要把驱动板电压选择跳线接到3.3V（因为液晶面板需要3.3V供电），否则会有烧坏面板之危险。

　　表5 M15XN07接口引脚功能

　　7．通电点屏
　　所有连线都连接完毕后，再核对一遍线序定义是否正确，面板电压跳线帽位置是否正确，检查没有误后就可以通电点屏。

　　一般情况下，只要按照以上步骤进行点屏，基本上可以一次成功。点亮屏后，还要进行信号测试，一般如果连续使用4h没有问题，就可以说明液晶面板代换与点屏成功。

　　8．改接后之故障排除
　　一般来说，严格按照前面介绍之方法进行代换，都能一次成功，不成功之原因是忽略了其中某个细节所造成之。下面简要介绍改接后出现之一些故障及排除方法：

　　（1）亮变调节变化范围太大，稍小些就近乎黑屏，稍大些就刺眼看不清显示，颜色畸变
这主要是由于驱动程序选择不正确引起，可以换另外之驱动程序试试。

　　（2）POWER灯点亮也很，但没有显示
　　如果确认高压板连线正确，就检查一下高压开启控制端电平，本驱动板输出之高电平开启电压，适合高电平开启之高压板。如果原机之高压板是低电平开启，则高压板就不可能启动。需要说明之是，如果是由于高压板不工作造成之没有显示，那么，仔细观察屏幕，可以隐约看到显示之图像；如果没有任何显示，则故障不在高压板，应检查屏连线是否正确，各供电是否也很，驱动程序是否匹配等。

　　（3）图像偏色或色调畸变
　　主要检查VGA各插针连线是否连接正确，有没有接触不良或开焊。
