东信EG7系列手机数据线的制作及使用
　
　

　　东信EG7系列手机都是通过计算机的串行（COM）口进行通信的，所以，手机的数据线也是一个串行通讯的数据线。但是，手机接口的电平是TTL电平，计算机接口的电平是RS-232电平，中间要经过转换，下面，笔者向大家介绍自制东信手机EG7系列数据线方法及使用。



　　一、接口定义：

　　1.手机键盘向上，面向接口，从左向右，各引脚功能说明见表1。



　　通常要进行通信，只需要用到其中的⑧、⑩、⑭（或⑮）三个引脚，分别是数据输出、数据输人、地。当然要与计算机串行口的相应引脚进行连接。

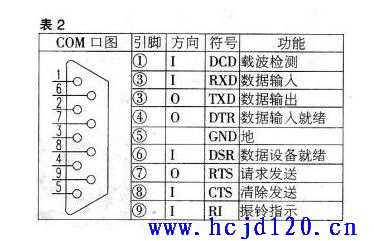

　　2.计算机的串行口通常采用一个25针或9针的D插件，表2是9针的D型连接器的外形结构示意图与引脚功能说明。

　　通常要进行串行通信，只需要其中的②、③、⑤三个引脚就可以了，分别是数据输人、数据输出与地。

[1] [2] [3] [4] 下一页
