过零检测的作用可以理解为给主芯片提供一个标准，这个标准的起点是零电压，可控硅导通角的大小就是依据这个标准。也就是说塑封电机高、中、低、微转速都对应一个导通角，而每个导通角的导通时间是从零电压开始计算的，导通时间不一样，导通角度的大小就不一样，因此电机的转速就不一样。

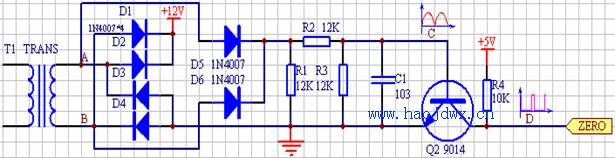

1.       电路原理图

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

1.       工作原理简介

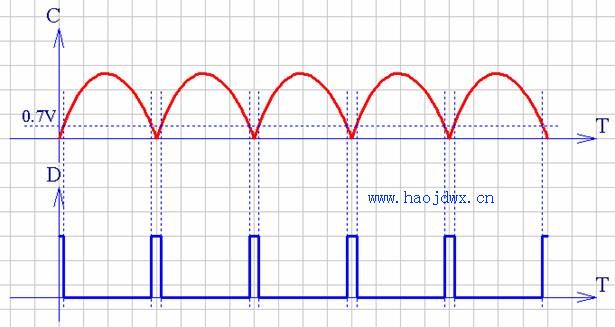

D5、D6电压取自变压器次级A、B两点(~14v)，经过D5、D6全波整流，形成脉动直流波形，电阻分压后，再经过电容滤波，滤去高频成分，形成C点电压波形；当C点电压大于0.7V时，三极管Q2导通，在三极管集电极形成低电平；当C点电压低于0.7V时，三极管截止，三极管集电极通过上拉电阻R4，形成高电平。这样通过三极管的反复导通、截止，在芯片过零检测端口D点形成100Hz脉冲波形，芯片通过判断，检测电压的零点。

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

1.       各元器件作用及注意事项

3.1　D5、D6前期选用1N4148，由于耐压偏低，损坏后出现运行灯闪烁（风机失速保护）和所有指示灯闪烁（无过零信号保护）等故障，因此今后设计和http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=792'>维修都必需选择1N4007。

3.2　Q2可选用9014三极管或D9D贴片三极管；该三极管开路、短路都会造成开机后内风机不转，一分钟后出现失速保护。
