一） 、188A、208A、218A系列冰箱培训教材
一． 产品特点介绍（包括衍生关系）
1．-7度保鲜：独创软冷冻保鲜室（-7度保鲜温区），食物保鲜期延长（2-3周），食物加工前无需化冻，切取容易，有效锁定营养，保鲜更有效，生活更方便。
2．人工智慧，自动调温：在人工智慧状态下，该冰箱能够随环境温度变化自动调节温度档位，无需人为调节，便能达到 佳制冷效果，使您更加省心、省力。
3．温度显示功能：能够显示所有设定的温度及冰箱冷藏室与冷冻保鲜室内部的温度，使您随时可以了解冰箱的工作状态，及时判别故障现象，用起来更放心。
4.冷冻功能；
5.抗菌保健康；
6.内藏式制冷系统,双色门体,整洁美观。

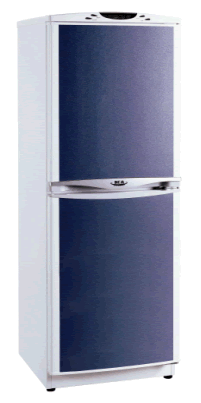

二． 产品外观结构特征图（包括颜色）

BCD-208A BCD-218Ajavascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

三．产品使用说明及产品改进介绍
a、 新构造
1．增加软冷冻保鲜室（-7度保鲜）：是国内独创软冷冻保鲜室（-7度保鲜温区），食物保鲜期延长（2-3周），食物加工前无需化冻，切取容易，有效锁定营养，保鲜更有效，生活更方便。
b、有针对性改进的问题点
冷藏室与软冷冻保鲜室分别控制（双系统，带电磁阀）；有三个蒸发器：分别有冷藏蒸发器，软冷冻保鲜室蒸发器和冷冻蒸发器 。

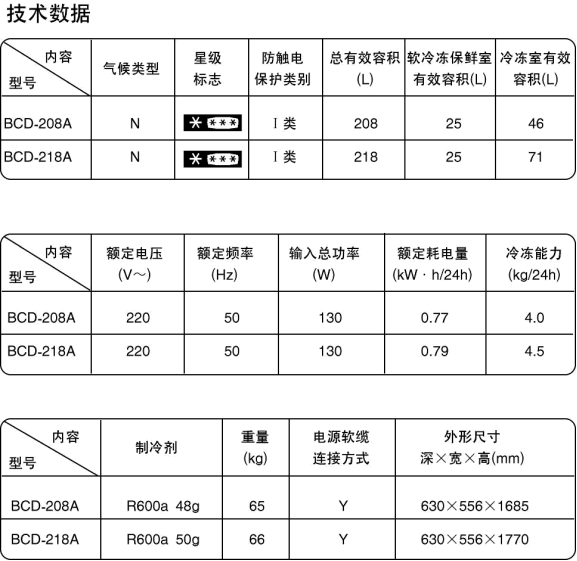

四． 技术http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据及铭牌线路图

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

五．具体控制、工作原理及参数

1. 基本参数
1.1额定频率50Hz
1.2额定电压220-240A.C
1.3额定功率4W
1.4控制电流
a. 压机控制电流不大于2A（启动电流不大于10A）
b. 电磁阀控制电流不大于1A
c. 加热丝控制电流不大于1A

2.外观和结构
2.1主控制板、显示板、电源板应符合相应http://www.haojdwx.cn'>图纸的要求，标记、印刷字样应完整、清晰。
2.2 显示板布局如附图所示，其中各灯的定义和按键定义如下：
2.2.1 指示灯定义
a 人工智慧指示灯：指示冰箱工作在人工智慧状态。
b 报警指示灯：指示冷冻室内温度超出规定范围或传感器故障。
c 锁定指示灯：亮起时指示按键功能被锁定。
d 网络功能指示灯：指示网络通讯功能。（预留，暂时不显示）
e 速冻调节指示：指示冰箱工作在速冻状态。
f 温度指示：温度设定及显示功能。
2.2.2 按键定义
a 冷藏调节按键：调节冷藏室温度；
b -7℃调节按键：调节-7℃室温度 / 锁定下按一下显示-7℃室温度；
c 速冻设定按键：设置速冻功能；
d 人工智慧按键：设置人工智慧功能 / 锁定下按3秒黑屏；
e 速冻设定按键+人工智慧按键：锁定 / 解除锁定；
f 冷藏调节按键+ -7℃调节按键（锁定下）：显示冷冻室温度。
注：每进行一次按键操作，伴有一声蜂鸣。
注：按键定义为
冷藏调节 -7℃调节 速冻设定 人工智慧
3. 功能要求
3.1 初始状态
初次上电的运行状态为初始状态：冰箱自动设定为人工智慧状态；速冻指示灯不亮，速冻档位设定在0档（即不进入速冻状态）；锁定指示灯灭，处于解锁状态；初次上电时，若冰箱内温度处于开机点和关机点之间则不开机，直到温度回升至开机点时才开机。初次上电，-7℃室优先制冷，直到冷藏室达到关机点温度（或冷藏连续工作3小时不停机而关冷藏，或压缩机连续工作5小时不停机而关机）才取消-7℃室优先制冷。冷藏室空间传感器降到2℃、进入速冻状态、传感器故障时都取消-7℃室优先制冷。
3.2 控制面板的锁定与解除锁定功能
非锁定情况下，同时按下速冻设定按键和人工智慧按键，锁定指示灯亮，进入锁定状态（进入锁定状态后，原相关设定停止闪烁）；锁定状态下，只能进行显示控制和冷冻室温度、-7℃室温度显示等操作。锁定情况下，同时按下速冻设定按键和人工智慧按键，锁定指示灯灭，解除锁定，可进行以下各种控制设置。
3.3 温度设置与控制功能
3.3.1冷藏温度设置
解锁后，按下冷藏调节键，冷藏温度原设定值开始闪烁，进入冷藏温度设置状态，每按一下该键，温度值增加1，直至“8”，再按则回到“3”，依次循环。若设定5秒内没有其它按键操作，则温度值停止闪烁并确定。
3.3.2 冰箱-7℃室温度设置
解锁后，按下-7℃室调节键，-7℃室温度原设定值并开始闪烁，进入冰箱-7℃室温度设置状态，每按一下该键，温度值减少见下表1，直至“-18 ” ，再按则回到 “-3 ” ， 依次循环。若设定5秒内没有其它按键操作，则温度值停止闪烁并确定。

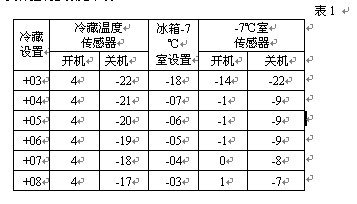

3.3.3具体控制参数见下表1

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

注：冷藏蒸发器传感器决定冷藏室的开关，且上述开关机参数要根据环境温度T进行调整：
3.3.3.1当T<3℃时，不能进行温度设定，冷藏温度显示“FF” ，以冷冻室传感器控制开停（开：-16℃ / 关：-24℃）
3.3.3.2环境传感器或冷冻传感器故障时，以设定温度控制运行。

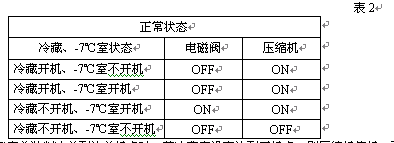

3.3.4 电磁阀、压缩机的关系（见表2）
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

注1：-7℃室单独制冷并到达关机点时，若冷藏室没有达到开机点，则压缩机停机，而电磁阀延时5分钟掉电。
注2：正常温度控制下的稳定运行状态，若在电磁阀不带电的情况下压机连续运行3h不停机，则强制冷藏关机，待后背蒸发器感受的温度达到4℃时，再开机。在3h强制冷藏关机时，检测-7℃室温度是否达到开机点，若达到开机点，则电磁阀上电，压缩机继续工作。
3.4速冻设置功能
3.4.1按下速冻设置键持续3秒， “速冻”指示亮起并闪烁，进入速冻设置状态，此时每按一下速冻设定按键，速冻档位增加1档，直至4档，再按回到0档（只显示“速冻”两字并闪烁），依次循环。若超出5秒钟不进行按键操作，则速冻档位块停止闪烁，确定速冻档位。若要在速冻状态下人为退出速冻功能，则在解除锁定后，调节速冻设定设置按键，将速冻档位调至0档，退出速冻状态。
3.5.2速冻状态下，各档位对应的压机累计工作时间见表3。

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

3.4.3速冻状态下，若冷藏室温度达到关机点时，若-7℃室要求开机，则压机不停机，电磁阀带电，压机给-7℃室、冷冻制冷。
3.4.4速冻状态下，若要强制退出速冻状态，则解锁后按速冻设置键，将速冻档位调至0档，同时速冻指示灭，即表示退出速冻状态。
3.4.5退出速冻状态后，冷藏温度设置由退出速冻时的环境温度所对应的温度来决定（参照表4），-7度室温度设置保持不变。
3.4.6速冻状态下，若在电磁阀不带电的情况下压机连续运行5h不停机，则强制冷藏关机5分钟，待后背蒸发器感受的温度达到4℃时，再开机。
3.4.7在速冻状态下，补偿加热丝一直处于加热状态（但是当冷藏蒸发器传感器高于20℃时则停止加热）。
3.4.8当环境温度高于8℃时，冷藏蒸发器传感器停机固定在-22℃, 当环境温度低于8℃（含8℃）时，冷藏蒸发器传感器停机点固定在-24℃。在速冻设定时间内，压缩机的开机仍由冷藏蒸发器传感器控制，每次压缩机开机后，在环境温度大于4℃（含4℃）的情况下，不管冷藏蒸发器传感器是否到停机点，只要冷藏空间传感器温度低于2℃（含2℃），均强制冷藏室停机，每次冷藏室停机进入5分钟延时，每次压缩机停机，并不退出速冻状态。当冷藏蒸发器传感器温度高于开机点，压缩机重新开始运转，直到到了速冻设定时间后，才自动退出速冻状态，进入正常温度控制。
3.4.9速冻状态下，不能进行冷藏温度设置，-7℃室可以进行调节。
3.5 人工智慧功能
按下人工智慧按键持续3秒，人工智慧图标亮起，进入人工智慧状态，若要退出人工智慧状态，则再次按下人工智慧按键持续3秒，人工智慧图标灭，即退出人工智慧状态。
3.5.1在人工智慧状态下，无法进行速冻及冷藏、-7℃室温度的设置，开关机参数由环境温度决定（见表4）

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

3.5.2 在人工智慧状态下，若在电磁阀不带电的情况下压机连续运行3h不停机，则强制冷藏关机5分钟，待后背蒸发器感受的温度达到4℃时，再开机。在3h强制冷藏关机时，检测-7℃室温度是否达到开机点，若达到开机点，则电磁阀上电，压缩机继续工作。
3.5.3退出人工智慧后，温度设置由退出人工智慧时的环境温度所对应的温度来决定（即参照表4）。
3.6 超温报警功能
当冷冻室内温度高于-3℃（含-3℃）——至少经过2次开停都是如此时，报警指示灯亮起，一旦冷冻室内温度低于-5℃，报警指示灯灭。超温报警时，VFD显示屏上的报警区中的波形图形顺次递增。初次上电时，只要检测到冷冻室温度高于-3℃（含-3℃），即报警。
3.7面板显示控制功能
操作完成后10分钟，VFD亮度减弱50%，3小时后自动黑屏。若在锁定状态下一直按下“人工智慧”键超过3秒钟，则强制黑屏。在VFD亮度减弱或黑屏的情况下，按任一按键即恢复原亮度显示。若冰箱出现超温报警或传感器报警时，VFD自动点亮，亮度为50%。
注：手动强制黑屏功能在锁定或解锁状态下都可操作。
3.8 断电记忆功能
当冰箱运行过程中断电，再次上电时，冰箱仍按断电前的工作状态运行。
3.9 延时保护功能
压缩机每次停机5分钟后方能再次开机，5分钟延时结束后才能进入对压缩机和电磁阀的正常控制。
3.10 按键伴音功能
每按一下按键（有效操作），蜂鸣器响一下（响声持续0.2秒，f=2.63kHz）。
3.11 传感器故障处理及故障显示
3.11.1 冷藏蒸发器传感器故障处理及故障显示
当冷藏蒸发器传感器故障（短路或断路），温度值显示区显示“F1” （注：在冷藏温度显示区显示） ；-7℃室控制正常时，冷藏室不要求单独开机，每次-7℃室开机时，冷藏室先制冷10分钟后（即压缩机ON、电磁阀OFF），电磁阀带电，-7℃室制冷。
3.11.2 环境传感器故障处理及故障显示
当环境传感器故障（短路或断路），温度值显示区显示“F2” ；冰箱不能进入人工智慧状态，冰箱不能进入人工智慧状态和速冻状态运行；不能进行自动低温补偿功能。
3.11.3 冷藏空间温度传感器故障处理及故障显示
当冷藏空间温度传感器故障（短路或断路），温度值显示区显示“F3”；冰箱不能进入人工智慧、速冻状态。
3.11.4 冷冻温度传感器故障处理及故障显示
当冷冻传感器故障（短路或断路），温度值显示区显示“F4” ；超温报警及冷冻温度显示功能不能执行，报警灯常亮。
3.11.5 -7℃室温度传感器故障处理及故障显示
当-7℃室传感器故障（短路或断路），温度值显示区显示“F5” ； -7℃室温度设置显示功能不能执行。冷藏室控制正常时，在每次冷藏室要求停机时，电磁阀带电，-7℃室制冷15分钟后停机。
3.11.6 冷藏蒸发器传感器、-7℃室传感器两个传感器都损坏时，进入开机30分钟（电磁阀前20min不带电，后10min带电），停机20分钟的固定循环。
3.12冷藏温度保护功能
在环境温度不低于3℃的情况下，每次压缩机开机后，如果冷藏空间传感器温度下降至2℃（含2℃）以下时，则无论冷藏传感器温度是否达到当前温控的停机点，都强制冷藏停止制冷，之后冷藏进入5分钟延时，延时过后再根据情况判断是否开冷藏。

4 优先级顺序
自动低温补偿>黑屏显示控制>正常显示控制>5分钟延时>人工智慧>速冻>正常控制
F1显示>F5显示>F2显示> F3显示> F4显示>温度显示

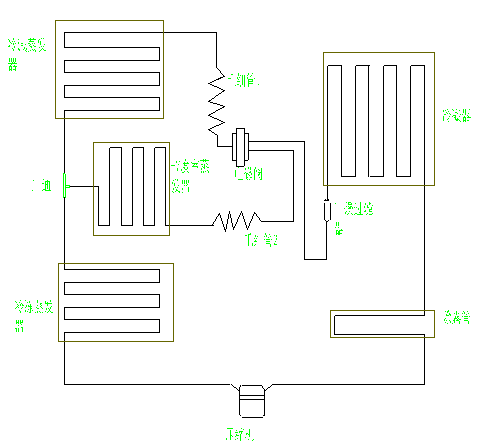

六、制冷循环示意图：
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
