| 综合布线系统桥架型式及品种选择 |
| |
| 1)、桥架的分类
按组成材料来分：可分为中碳钢、不锈钢、铝合金、玻璃钢的；

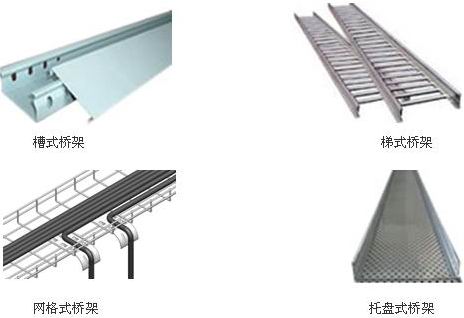

按样式来分：可分为槽式、梯式、托盘式、网格式的，如下图；
2）、桥架选型的依据
桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。
A、按桥架表面处理工艺分：
电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用 广泛的一种桥架；
热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高；
静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方；
不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。
铝合金电缆桥架：采用铝合金型材为主要材料加工而成，具有质轻美观，防腐耐用等优点，特别用于高层建筑、http://product.enet.com.cn/price/plist32_2535.shtml' target='_blank' class='article'>现代化厂房使用；
玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。
B、按桥架样式来分：
槽式电缆桥架是一种全封闭型电缆桥架，它 适用于敷设http://www.enet.com.cn/computer/' target='_blank' class='article'>计算机电缆、http://www.enet.com.cn/enews/' target='_blank' class='article'>通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。
托盘式电缆桥架具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
网格式桥架作为一种新型的桥架，不但具有重量轻、载荷大、散热、透气性好、安装方便等优点外，而且在环保节能及方便线缆管理性能等方面，较传统桥架具有不可比拟的优势，势必引领桥架领域的应用变革。
3）、桥架施工

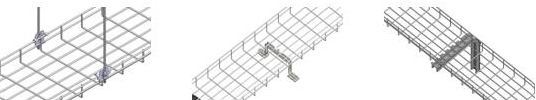

A、桥架的安装方法主要分以下几种：
沿天花及管道支架安装
沿墙水平托装或垂直固定
沿竖井安装
沿地面安装
安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。

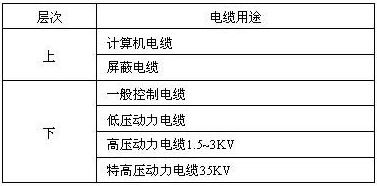

电缆桥架层次的排列是：弱电控制电缆在 上层，接着一般控制电缆、低压动力电缆、高压动力电缆，依次往下排列，这样排列有利于屏蔽干扰、通风、散热等。具体如下表：
各层电缆的层间距离为： 控制电缆>=200mm，动力电缆>=300mm，机械化敷设电缆>=400m
B、桥架的安装要求：
电缆桥架安装时应做至安装牢固，横平竖直，沿电缆桥架水平走向的支吊架左右偏差应不大于l0mm，其高低偏差不大于5mm；
电缆桥架与其他管道共架安装时，电缆桥架应布置在管架的一侧，当有易燃气体管道时，电缆桥架应设置在危险程度较低的管道一侧；
低压动力电缆与控制电缆共用同一托盘或梯架时，相互间宜设置隔板；
在托盘、梯架分支、引上、引下处宜有适当的弯通；
连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板；
支、吊架和其它所需附件，应按工程布置条件选择。 http://www.enet.com.cn/'>![](<a target="_blank" href=http://images.enet.com.cn/end.gif) http://images.enet.com.cn/end.gif' width='11' height='11' border='0' target='_blank' align='absmiddle'/>
|
|
|
|
