| 网络布线：详解光纤链路故障原因 |
| |
| 近两年，随着光纤成本下降，以及1000Base和10G以太网的广泛应用和升级，光纤http://www.enet.com.cn/enews/' target='_blank' class='article'>通信已经逐渐成为局域网布线、以及FTTxhttp://www.enet.com.cn/networks/' target='_blank' class='article'>网络建设的重要组成部分。由于光纤对于电磁干扰免疫的特性，使得我们可以不用再特别考虑类似电源箱、UPS等电磁辐射设备的位置设计，从而大大提高综合布线的灵活性和效率。然而也正因如此，往往下意识地认为光纤布线非常简单安全，而忽视了光纤链路故障可能引发的重大网络问题。
需要指出的是，为了保证光信号远距离、低损耗的传输，整条光纤链路必须满足非常苛刻且敏感的物理条件。任何细微的几何形变或者轻微污染都会造成信号的巨大衰减，甚至中断通信。在实际工作中，引起光缆链路故障的主要原因有：光缆过长、弯曲过渡、光纤受压或断裂、熔接不良、核心直径不匹配、模式混用、填充物直径不匹配、接头污染、接头抛光不良、接头接触不良。
1.光缆过长
由于光纤本身的缺陷和掺杂组分的非均匀性，使得其中传播的光信号时时刻刻都在发生着散射和被吸收。随着制造原料和制造工艺的改进，如今的光纤已经将1970年每公里20dB的衰减减小到每公里1dB。同时，ISO 11801、ANSI/TIA/EIA 568B等标准化组织也对光纤链路单位距离衰减作了明文规定。
然而即便如此，光纤本身的衰减依然存在。所以当光纤链路过长，就会造成整条链路的整体衰减超过了网络设计的门限，导致通信质量的下降。在实际工作中，由于光链存在众多盘线，所以光链路的长度往往大于实际通信节点的物理距离，稍不小心就会造成光链路过长。所以，在布线设计时要明确各段线路的长度设计，预防光缆过长。同时在布线施工完成后，通过仪表测量光链路的实际长度，如图1所示(Flukenetworks公司的OptifiberTM能够测量每段接线的长度，以方便在必要处修正链路)，以保证施工与设计的一致性。

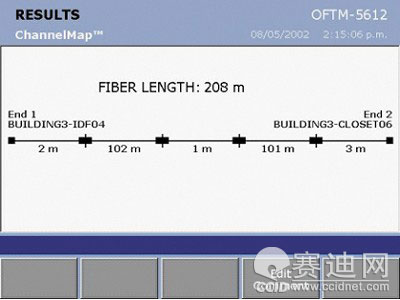

图 1 OptifiberTM光纤长度和连接图
|
|
|
|
