变容二极管及其作用

　
　　1、变容二极管的作用变容二极管是利用pn结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。　　
　　图4-17是变容二极管的电路图形符号。

600) this.width = 600;">
　　变容二极管属于反偏压二极管，改变其pn结上的反向偏压，即可改变pn结电容量。反向偏压越高，结电容则越少，反向偏压与结电容之间的关系是非线性的。

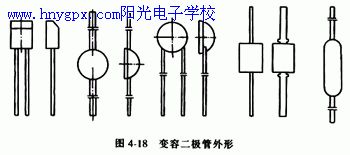

　　变容二极管有玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）和无引线表面封装等多种封装形式、如图4-18所示。通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。

600) this.width = 600;">

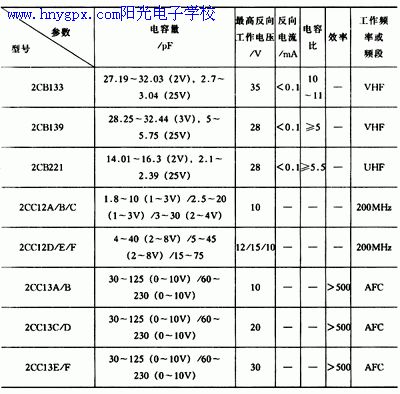

　　2．常用的变容二极管常用的国产变容二极管有2cc系列和2cb系列，表4-23为其主要参数。

600) this.width = 600;">

600) this.width = 600;">

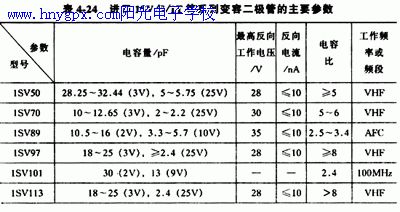

　　常用的进口变容二极管有s系列、mv系列、kv系列、1t系列、1sv系列等，表4-24为其主要参数。

600) this.width = 600;">
