1．快恢复二极管的作用与结构  快恢复二极管（简称frd）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、pwm脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。
　　快恢复二极管的内部结构与普通pn结二极管不同，它属于pin结型二极管，即在p型硅材料与n型硅材料中间增加了基区i，构成pin硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

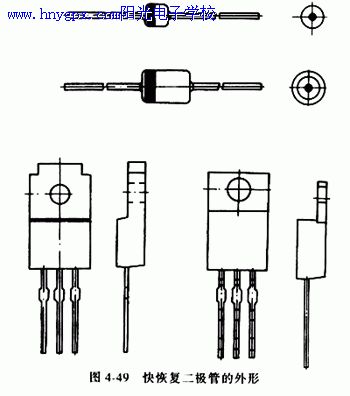

　　通常，5~20a的快恢复二极管管采用to–220fp塑料封装，20a以上的大功率快恢复二极管采用顶部带金属散热片的to–3p塑料封装，5a以下的快恢复二极管则采用do–41、do–15或do–27等规格塑料封装。图4-49是快恢复二极管的外形。
600) this.width = 600;">
　　采用to–220或to–3p封装的大功率快恢复二极管，有单管和双管之分。双管的管脚引出方式又分为共阳和共阴，如图4-50所示。

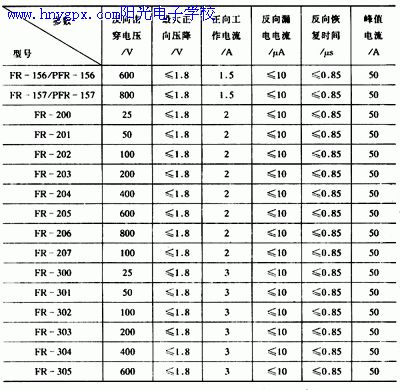

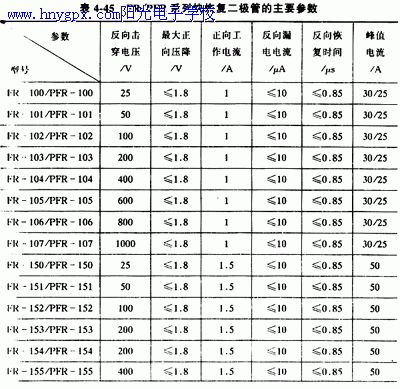

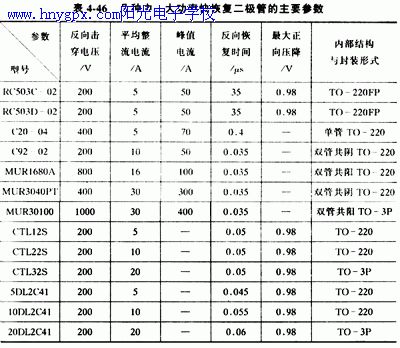

　　2．常用的快恢复二极管  常用的小功率快恢复二极管有fr系列和pfr系列等，其主要参数见表4-45。常用的中、大功率快恢复二极管有rc系列、mur系列、ctl系列等其主要参数见表4-46。

600) this.width = 600;">

600) this.width = 600;">

600) this.width = 600;">
