二极管组件的结构及性能特点

　
　　二极管组件由2只或2只以上的二极管组合而成，主要是为了缩小体积和便于安装。
　　常用的二极管组件有整流桥堆、高压硅堆及二极管排等。
　　（一）整流桥堆
　　整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

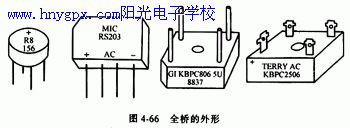

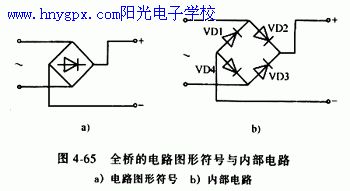

　　1．全桥全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图4-65是其电路图形符号与内部电路，图4-66是其外形。

600) this.width = 600;">　

600) this.width = 600;">
　　全桥的正向电流有0.5a、1a、1.5a、2a、2.5a、3a、5a、10a、20a等多种规格，耐压值（高反向电压）有25v、50v、100v、200v、300v、400v、500v、600v、800v、1000v等多种规格。
　　常用的国产全桥有ql系列，进口全桥有rb系列、rs系列等。

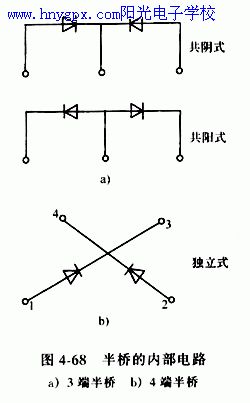

　　2．半桥半桥是由两只整流二极管封装在一起构成的，它有4端和3端之分，如图4-67所示。4端半桥内部的两只二极管各自独立，而3端半桥内部的两只整流二极管的负极与负极相连或正极与正极相连，如图4-68所示。

600) this.width = 600;">　　　　　

600) this.width = 600;">
　　用1只半桥可以组成全波整流电路，用2只半桥可组成桥式全波整流电路。
　　常用的半桥有1/2ql系列。
　　（二）高压硅堆
　　高压硅堆是由多只硅整流二极管串联组成的耐高压整流器件（其高反向电压在几千至几万伏之间），主要用于电子仪器及黑白电视机中。图4-69是高压硅堆的外形。

600) this.width = 600;">
　　常用的高压硅堆有2dgl、2cgl等系列。
　　（三）二极管排
　　二极管排是将2只或2只以上的二极管封装在一起组成的，其内电路有共阴（将各只二极管的负极接在一起）型、共阳（将各只二极管的正极接在一起）型、串接型和独立脚点型等多种连接形式。
　　图4-70是几种二极管排的外形与内部电路。

600) this.width = 600;">
　　常用的3端二极管排（内含两只二极管）有dan209、dan201、dan215、dan208、dap208、da203、da210s、da216、da218s等型号。5端二极管排（内含4只二极管）有dan401、dap401等型号。7端二极管排（内含6只二极管）有dan601、dap601等型号。9端二极管排（内含8只二极管）有dan801、dan803、dap801、dap803等型号。
