常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等

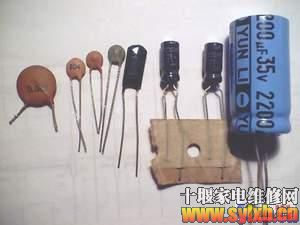

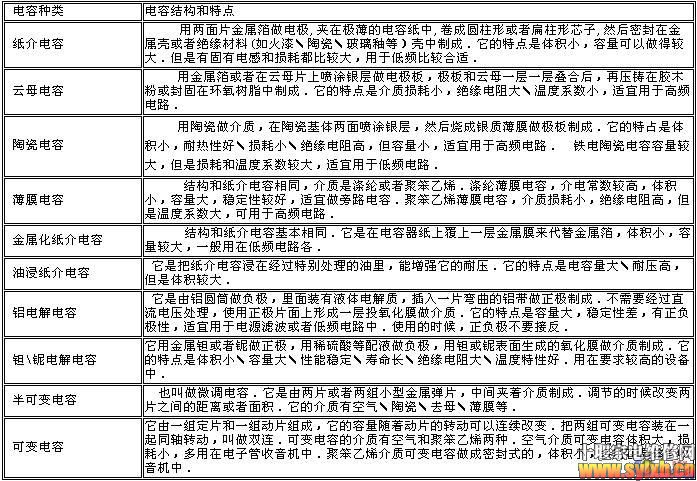

图1 电容的外形 表１ 常用电容的结构和特点
 电容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。常用固定电容允许误差的等级见表2。常用固定电容的标称容量系列见表3。 表２ 常用固定电容允许误差的等级

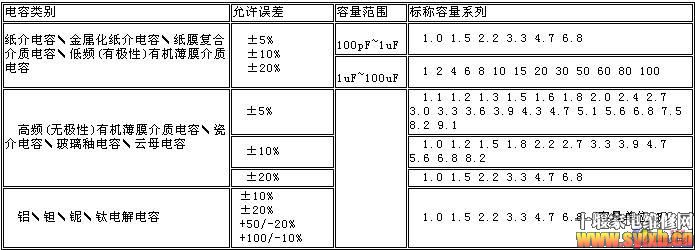

表3 常用固定电容的标称容量系列
电容长期可靠地工作，它能承受的 大直流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的交流电压 大值不能超过电容的直流工作电压值。 表4是常用固定电容直流工作电压系列。有*的数值，只限电解电容用。 表4 常用固定电容直流工作电压系列
由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。漏电电阻越小，漏电越严重。电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。因此，漏电电阻越大越好。 电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图2所示。第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。上面的是小型纸介电容，下面的是立式矩开密封纸介电容。表5列出电容的类别和符号。表6是常用电容的几项特性。

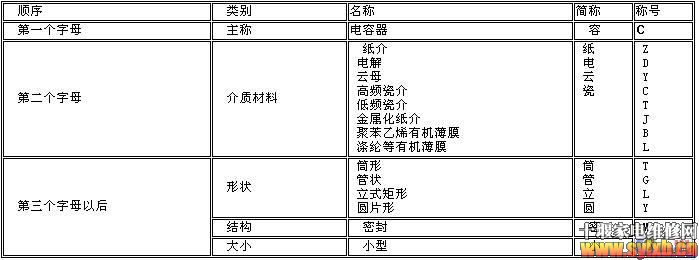

图2 表5 电容的类别和符号

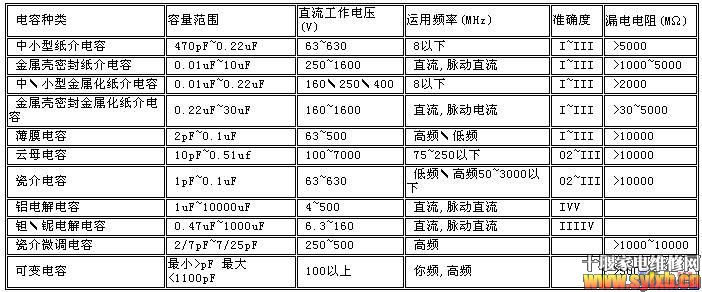

表6 常用电容的几项特性
|
