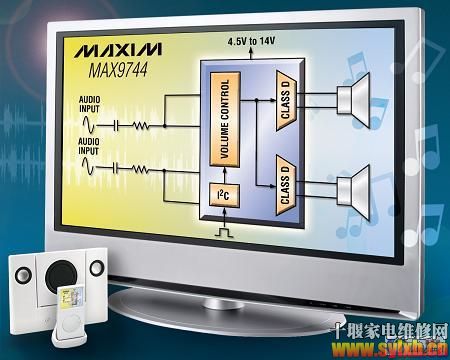

Maxim推出业内首款工作于4.5V至14V电源的20W、立体声、D类扬声器放大器MAX9744。宽电源电压范围减少了元件数量，并允许使用较小的电池组，从而极大地降低了便携式设计的成本。MAX9744能够在整个电源电压范围内提供大输出功率，可理想用于MP3坞站、掌中游戏机和平板电视。
此外，MAX9744还集成了64级模拟和数字音量控制。在模拟模式下，音量范围与VDD成正比。系统微控制器还可通过MAX9744的I²C接口设置6位寄存器，以数字方式提高或降低音量。器件通过外部反馈电阻设置输入增益，输出增益则由内部设置。采用12V电源供电时，MAX9744结合其增益及宽音量控制范围特性，每个通道可为4Ω扬声器提供20W功率。
MAX9744具有很高的效率，向8Ω负载提供20W功率时的效率高达93%。该立体声放大器的PSRR高达75dB、THD+N仅为0.04%、SNR高于90dB，兼具AB类放大器的性能和D类放大器的效率。MAX9744采用了Maxim专有的扩展频谱调制，通过将能量分布到宽范围的带宽中，从而降低了基波和各次谐波的峰值。器件还具有无需滤波的调制模式，免去了传统D类放大器所必需的大体积LC滤波器。上述两种调制方法大大降低了设计成本和电路板空间，并避免了市场化进程中与EMI辐射相关的诸多问题。
MAX9744具有低功耗关断模式、静音功能以及集成的咔嗒/噼噗声抑制。器件提供7mm x 7mm x 0.8mm、44引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。现备有评估板以加速设计进程。芯片起价为$2.45 (1000片起，美国离岸价)。
Maxim公司电话：010-62115199，传真：010-62115299，网址：http://www.maxim-ic.com.cn。
|
