开关电源：
我们知道，变压器的工作原理是：是利用变化电场产生变化的磁场，变化的磁场又产生变化的电场，从而起到了变压作用。但变压器不能变化频率。根据电磁辐射的有关知识得知，电磁辐射的能量与频率f有关，频率越大，能量越高。因此，如果将频率提高，则在相同的功率下，变压器的体积可以做得较小，这就是开关电源的设想来历。
220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。

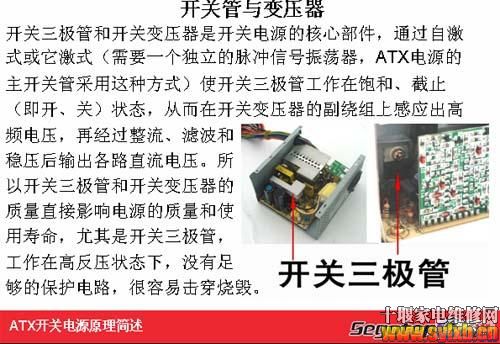

300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，上图中的-12V至+3.3V，5组电压均没电压输出。
但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专门为主控IC供电的。

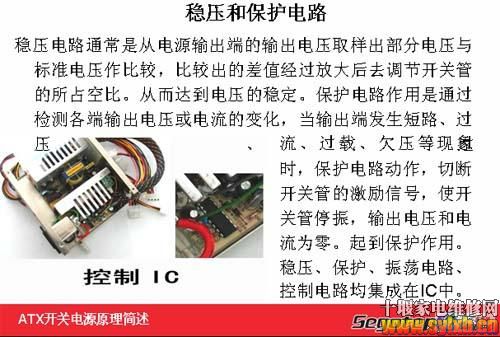

+5VSB加到主板上作为待机电压。当用户按动机箱的Power 启动按键后，（绿）色线处于低电平，主控IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。主开关变压器输出各组电压，经整流和滤波后得到各组直流电压，输出到主板。但此时主板上的CPU仍未启动，必须等+5V的电压从零上升到95%后，IC检测到+5V上升到4.75V时，IC发出P.G信号，使CPU启动，电脑正常工作。
当用户关机时，绿色线处于高电平，IC内部立即停止振荡，主开关管因没有脉冲信号而停止工作。-12至+3.3的各组电压降至为零。电源处于待机状态。

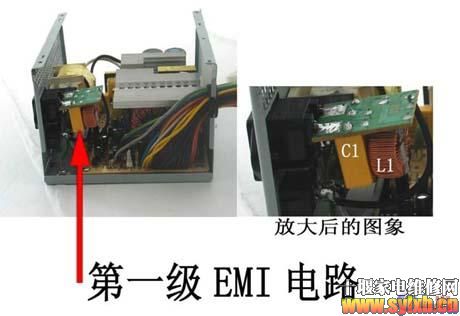

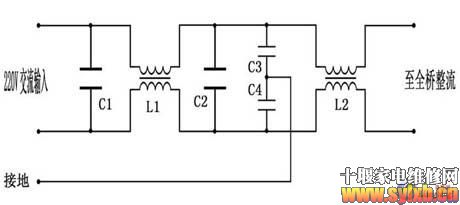

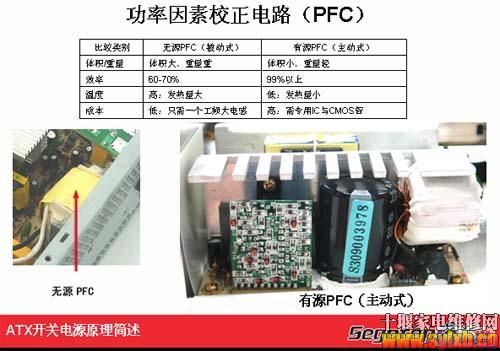

EMI滤波电路
EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰
1、优质电源通常都有两级EMI滤波电路。
2、劣质电源没有EMI电路
3、假3C电源，虽然看上去有二级EMI，但均是假材料做的，起不到滤波作用
|
