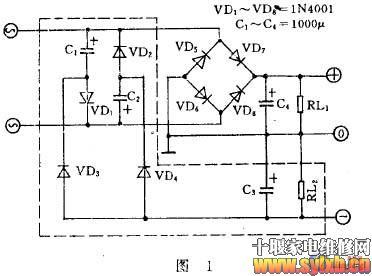

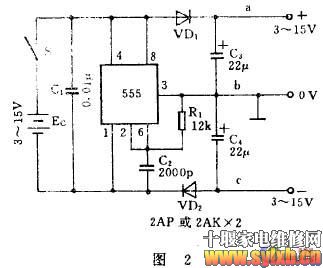

| 常遇到这种情况，单组电源供电工学电路进行扩展时需增加极性相反的另一组电源。本文介绍的电源可以满足这种需要 通常，负电压可用Ｃ１、ＶＤ１、ＶＤ３和Ｃ３构成的半波整电路获得，但全波整流效果更好。因全波整流输出电流大，纹波小。再增加Ｃ２、ＶＤ２和ＶＤ４就构成了全波整流电路。 在图１中，桥式整流ＶＤ５～ＶＤ８和滤波电容Ｃ４提供一组正电源，扩展电路提供一组等值负电源，但此电压值的大小取决于Ｃ１和Ｃ２有负载电流的大小。按图示值，负电源可提供约２００ＭＡ的负载电流。 应注意在这种电路中，确保下电源的负载电流总要大于负电源的负载电流。若正电源不接负载，负电源也没有电流输出。 若要求负电源负载电流大于正电源的负载电流，应将电路翻转，即将所有二极管和电容极性倒换。此时桥式整流提供负电压，扩展部分提供正电压。  720){this.width=720;this.height=720/tempx*tempy}" /> 图２电路中，时基电路５５５接成无稳态电路，３脚输出频率为２０ＫＨＺ、占空比１：１的方波。３脚为高电平时，Ｃ４被充电；低电平时，Ｃ３被充电。由于ＶＤ１、ＶＤ２的存在，Ｃ３、Ｃ４在电路中只充电不放电，充电 大值为Ｅc。将b端作地端，在a、c两端就得到±Ｅc的双电源。本电路输出电流超过５０ＭＡ。  720){this.width=720;this.height=720/tempx*tempy}" /> |
