４Ｙ２型测距报警控制专用集成电路，可用于组装测距报警控制类电子产品。它采用了超声波测距的原理，对超声波探头前方的障碍物进行探测，根据障碍物的距离发出不同的警报声音，并通过４根控制线向外电路提供不同的控制信号。本集成电路中已包含了测距仪所需要的大部分单元，只需几个廉价的电阻电容、一个收音机上用的４５５ｋＨｚ压电陶瓷滤波器、一对４０ｋＨｚ的超声波探头、一块ＭＣ４０６９ＵＢＥ或ＬＭ３２４就可以组装成一台高性能测距报警控制器。
本集成电路可用于汽车倒车报警器，如自动门铃、自动水喉、洗
手机及烘干机、自动路灯控制、各种加料装置上探测物料、水塔水位控制等。
本集成电路采用ＤＩＰ１６脚塑料封装，其每条腿的含义如下：
ＸＴ１，外部４５５ｋＨｚ时钟信号输入，压电陶瓷振荡器输入端，可外接４５５ｋＨｚ高Ｑ值压电陶瓷振荡器。
Ｄ４：控制输出端４，表示１米内有物体。
Ｄ３：控制输出端３，表示０．５米内有物体。
Ｄ２：控制输出端３，表示０．２５米内有物体。
Ｄ１：控制输出端３，表示０．１２５米内有物体。
Ｄ０：高电平输出端，可以不用。
ＢＰ：喇叭驱动电极，静态为低电平，驱动时输出２５００Ｈｚ的脉冲，其声音的间距越小，表示物体的距离越近。
ＤＵＬＢ：加倍电极，使所有的距离都翻倍。
ＬＥＤ：方式选择端，本脚应接高电平。
ＢＰＮ：喇叭驱动电极，与ＢＰ互补，静态为低电平。
ＶＤＤ：电源，３～５Ｖ直流电源。
ＣＳ：超声波发射器驱动电极，平时为高阻状态，驱动时每秒输出十次，每次发出４０ｋＨｚ的脉冲８个。
ＣＳＮ：ＣＮ的互补电极，平时为低电平。
ＩＮ：超声波接收器输入端，高电平有效。
ＧＮＤ：地。
ＸＴ２：压电陶瓷振荡器输出电极，ＸＴ１组成一个低功耗的反相器，压电陶瓷滤波器应采用高Ｑ值的产品，不然不易起振。

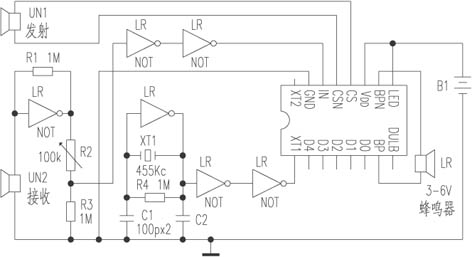

附图是一个 简单的实验电路，采用外接振荡器，根据不同的设置状态，本电路有如下具体功能：
距离报警器电路
ＢＰ、ＢＰＮ推挽输出，可直接驱动蜂鸣器，声音根据距离的不同而不同，有四种声音（从缓慢、两响、三声音响、到急促快速）；声音输出可用于汽车倒车报警器、门铃、警戒报警器、地铁安全线提示等。
距离控制电路
Ｄ０到Ｄ４是五个不同距离相对应的电平输出端，可用于驱动发光二极管，低电平有效；五个报警点的距离是：０到１．２米，间隔０．３米。其输出可直接控制如自动水龙头、自动加料机、自动门、输送带上的料件计数等。
