一、PN结的形成
    在一块完整的硅片上，用不同的掺杂工艺使其一边形成N型半导体，另一边形成P型半导体，那么在两种半导体交界面附近就形成了PN结，如图Z0105所示。由于P区的多数载流子是空穴，少数载流子是电子；N区多数载流于是电子，少数载流子是空穴，这就使交界面两侧明显地存在着两种载流子的浓度差。因此，N区的电子必然越过界面向P区扩散，并与P区界面附近的空穴复合而消失，在N区的一侧留下了一层不能移动的施主正离子；同样，P区的空穴也越过界面向N区扩散，与N区界面附近的电子复合而消失，在P区的一侧，留下一层不能移动的受主负离子。扩散的结果，使交界面两侧出现了由不能移动的带电离子组成的空间电荷区，因而形成了一个由N区指向P区的电场，称为内电场。随着扩散的进行，空间电荷区加宽，内电场增强，由于内电场的作用是阻碍多子扩散，促使少子漂移，所以，当扩散运动与漂移运动达到动态平衡时，将形成稳定的空间电荷区，称为PN结。由于空间电荷区内缺少载流子，所以又称PN结为耗尽层或高阻区。
    二、PN结的单向导电性

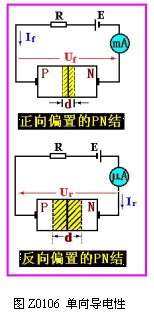

    PN结在未加外加电压时，扩散运动与漂移运动处于动态平衡，通过PN结的电流为零。当电源正极接P区，负极接N区时，称为给pN结加正向电压或正向偏置，如图Z0106所示。由于PN结是高阻区，而P区和N区的电阻很小，所以正向电压几乎全部加在PN结两端。在PN结上产生一个外电场，其方向与内电场相反，在它的推动下，N区的电子要向左边扩散，并与原来空间电荷区的正离子中和，使空间电荷区变窄。同样，P区的空穴也要向右边扩散，并与原来空间电荷区的负离子中和，使空间电荷区变窄。结果使内电场减弱，破坏了PN结原有的动态平衡。于是扩散运动超过了漂移运动，扩散又继续进行。与此同时，电源不断向P区补充正电荷，向N区补充负电荷，结果在电路中形成了较大的正向电流IF。而且IF 随着正向电压的增大而增大。
    当电源正极接N区、负极接P区时，称为给PN结加反向电压或反向偏置。反向电压产生的外加电场的方向与内电场的方向相同，使PN结内电场加强，它把P区的多子（空穴）和N区的多子（自由电子）从PN结附近拉走，使PN结进一步加宽， PN结的电阻增大，打破了PN结原来的平衡，在电场作用下的漂移运动大于扩散运动。这时通过PN结的电流，主要是少子形成的漂移电流，称为反向电流 IR。由于在常温下，少数载流子的数量不多，故反向电流很小，而且当外加电压在一定范围内变化时，它几乎不随外加电压的变化而变化，因此反向电流又称为反向饱和电流。当反向电流可以忽略时，就可认为PN结处于截止状态。值得注意的是，由于本征激发随温度的升高而加剧，导致电子一空穴对增多，因而反向电流将随温度的升高而成倍增长。反向电流是造成电路噪声的主，要原因之一，因此，在设计电路时，必须考虑温度补偿问题。
    综上所述，PN结正偏时，正向电流较大，相当于PN结导通，反偏时，反向电流很小，相当于PN结截止。这就是PN结的单向导电性。
    三、PN结的击穿特性
    当PN结上加的反向电压增大到一定数值时，反向电流突然剧增，这种现象称为PN结的反向击穿。PN结出现击穿时的反向电压称为反向击穿电压，用VB表示。反向击穿可分为雪崩击穿和齐纳击穿两类。
    1．雪崩击穿
    当反向电压较高时，结内电场很强，使得在结内作漂移运动的少数载流子获得很大的动能。当它与结内原子发生直接碰撞时，将原子电离，产生新的"电子一空穴对"。这些新的"电子一空穴对"，又被强电场加速再去碰撞其它原子，产生更多的"电子一空穴对"。如此链锁反应，使结内载流子数目剧增，并在反向电压作用下作漂移运动，形成很大的反向电流。这种击穿称为雪崩击穿。显然雪崩击穿的物理本质是碰撞电离。
    2．齐纳击穿
    齐纳击穿通常发生在掺杂浓度很高的PN结内。由于掺杂浓度很高，PN结很窄，这样即使施加较小的反向电压（5V以下），结层中的电场却很强（可达左右）。在强电场作用下，会强行促使PN结内原子的价电子从共价键中拉出来，形成"电子一空穴对"，从而产生大量的载流子。它们在反向电压的作用下，形成很大的反向电流，出现了击穿。显然，齐纳击穿的物理本质是场致电离。
    采取适当的掺杂工艺，将硅PN结的雪崩击穿电压可控制在8～1000V。而齐纳击穿电压低于5V。在5～8V之间两种击穿可能同时发生。
