一、三极管的三种连接方式
    三极管在电路中的连接方式有三种：①共基极接法；②共发射极接法，③共集电极接法。如图Z0115所示。共什么极是指电路的输入端及输出端以这个极作为公共端。必须注意，无论那种接法，为了使三极管具有正常的电流放大作用，都必须外加大小和极性适当的电压。即必须给发射结加正向偏置电压，发射区才能起到向基区注入载流子的作用；必须给集电结加反向偏置电压（一般几～几十伏），在集电结才能形成较强的电场，才能把发射区注入基区，并扩散到集电结边缘的载流子拉入集电区，使集电区起到收集载流子的作用。
   二、三极管内部载流子的运动规律
    在发射结正偏、集电结反偏的条件下，三极管内部载流子的运动，可分为2-3过程，下面以NPN型三极管为例来讨论（共射极接法）。
    1．发射区向基区注入载流子的过程

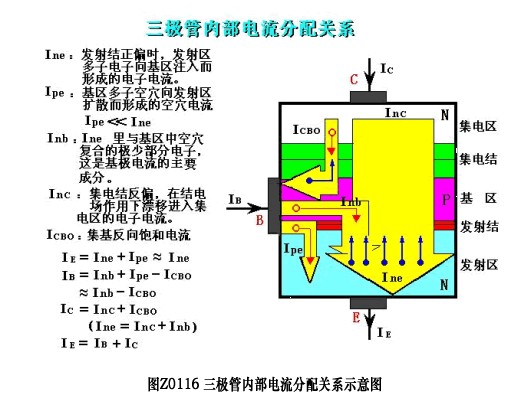

    由于发射结外加正向电压，发射区的电子载流子源源不断地注入基区，基区的多数载流子空穴，也要注入发射区。如图Z0116所示，二者共同形成发射极电流IE。但是，由于基区掺杂浓度比发射区小2～2-3数量级，注入发射区的空穴流与注入基区的电子流相比，可略去。
　　　　　　
    2. 载流子在基区中扩散与复合的过程
由发射区注入基区的电子载流子，其浓度从发射结边缘到集电结边缘是逐渐递减的，即形成了一定的浓度梯度，因而，电子便不断地向集电结方向扩散。由于基区宽度制作得很小，且掺杂浓度也很低，从而大大地减小了复合的机会，使注入基区的95％以上的电子载流子都能到达集电结。故基区中是以扩散电流为主的，且扩散与复合的比例决定了三极管的电流放大能力。
    3．集电区收集载流子的过程
    集电结外加较大的反向电压，使结内电场很强，基区中扩散到集电结边缘的电子，受强电场的作用，迅速漂移越过集电结而进入集电区，形成集电极电流Inc。另一方面，集电结两边的少数载流子，也要经过集电结漂移，在c，b之间形成所谓反向饱和电流ICBO，不过，ICBO一般很小，因而集电极电流
        　　　　　　　INC +ICBO ≈ INC　　　　　　　　　　 GS0105
同时基极电流
        　　　　　　IB = IPB +IE -ICBO≈IPB - ICBO 　　　GS0106
    反向饱和电流ICBO与发射区无关，对放大作用无贡献，但它是温度的函数，是管子工作不稳定的主要因素。制造时，总是尽量设法减小它。
