双向触发二极管亦称二端交流器件（ DIAC ），与双向晶闸管同时问世。由于它结构简单、价格低廉，所以常用来触发双向晶闸管，还可构成过压保护等电路。

    双向触发二极管的构造、符号及等效电路如图 1 所示。它属于三层构造、具有对称性的二端半导体器件，可等效于基极开路、发射极与集电极对称的 NPN 晶体管。其正、反向伏安特性完全对称，见图 2 。当器件两端的电压 V 小于正向转折电压 V （ BO ）时，呈高阻态，当 V ＞ V （ BO ）时进入负阻区。同样，当 V 超过反向转折电压 V （ BR ）时，管子也能进入负阻区。转折电压的对称性用 ΔV （ B ）表示， ΔV （ B ） =V （ BO ） -V （ BR ）。一般要求 ΔV （ B ）＜ 2V 。双向触发二极管的耐压值（ V （ BO ）大致分 3 个等级： 20 ～ 60V ， 100 ～ 150V ， 200 ～ 250V 。

    下面介绍用兆欧表和**用表检查双向触发二极管的方法。

    （ 1 ）将**用表拨于 R×1k （或 R×10k 档），因为 DIAC 的 V （ BO ）值均在 20V 以上，所以测量正、反向电阻都应是无穷大。

    （ 2 ）按图 3 所示接好电路。由兆欧表提供击穿电压，并用直流电压档测量 DIAC 的正向转折电压 V （ BO 。然后调换 DIAC 的电极，测出反向转折电压 V （ BR ）。 后检查转折电压的对称性

    实例：选择 ZC25 － 3 型兆欧表，将 500 型**用表拨至 50V 档，被测触发二极管为 DB3 型，其外形与检波二极管相似，管壳呈天蓝色。主要参数是： V （ BO ） =35V （典型值），峰值脉冲电流 I PK =5mA 。首先用 R× 1k 档测量正、反向电阻均为无穷大，然后按图 3 所示分两次测得： V （ BO ） =28.5V ， V （ BR ） =28.0V( 绝对值）。由此计算出 ΔV （ B ） =28.5-28.0=0.5V<2V 。说明该管子的正、反向转折电压较典型值稍低些，但转折电压的对称性很好。

    需要指出，因双向触发二极管具有对称性，故可从两次测量值中任选一个定义为 V （ BO ）。现取数值较大的作为 V （ BO ），数值较小的作 V （ BR ），可使 ΔV （ B ）为正值。

    双向触发二极管的用途很广，除用以触发双向晶闸管之外，还可组成过压保护电路、定时器、移相电路等。图 4 是由双向触发二极管与双向晶闸管组成的过压保护电路。当瞬态电压超过 DIAC 的转折电压时， DIAC 导通并触发双向晶闸管也导通，使后面的负载免受过压损害。

javascript:resizepic(this) border=0>

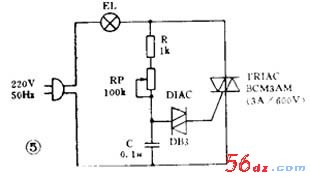

    由双向触发二极管构成的台灯调光电路如图 5 所示。 EL 代表白炽灯。双向触发二极管与双向晶闸管的门极相连。通过调节电位器 RP ，可以改变双向晶闸管的导通角，进而改变通过灯泡的平均电流值，实现连续调光。双向触发二极管的型号为 DB 3 ，双向晶闸管选 BCM3AM 型（日本三菱产品）。该电路还能够调节 500W 以下的电熨斗及电热褥的温度，使用时，双向晶闸管需配散热器。
