(一）普通晶闸管

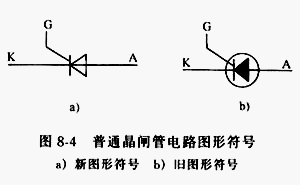

普通晶闸管（SCR）是由PNPN四层半导体材料构成的三端半导体器件，三个引出端分另为阳极A、阴极K和门极G、图8-4是其电路图形符号。

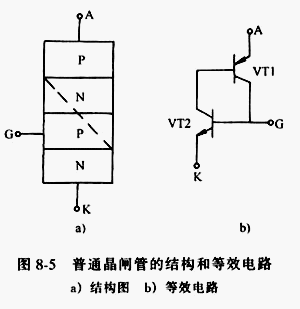

普通晶闸管的阳极与阴极之间具有单向导电的性能，其内部可以等效为由一只PNP晶闸管和一只NPN晶闸管组成的组合管，如图8-5所示。
当晶闸管反向连接（即A极接电源负端，K极接电源正端）时，无论门极G所加电压是什么极性，晶闸管均处于阻断状态。当晶闸管正向连接（即A极接电源正端，K极接电源负端）时，若门极G所加触发电压为负时，则晶闸管也不导通，只有其门极G加上适当的正向触发电压时，晶闸管才能由阻断状态变为导通状态。此时，晶闸管阳极A极与阴极K极之间呈低阻导通状态，A、K极之间压降约为1V。
普通晶闸管受触发导通后，其门极G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，晶闸管将维持低阻导通状态。只有把阳极A电压撤除或阳极A、阴极K之间电压极性发生改变（如交流过零）时，普通晶闸管才由低阻导通状态转换为高阻阻断状态。普通晶闸管一旦阻断，即使其阳极A与阴极K之间又重新加上正向电压，仍需在门极G和阴极K之间重新加上正向触发电压后方可导通。
普通晶闸管的导通与阻断状态相当于开关的闭合和断开状态，用它可以制成无触点电子开关，去控制直流电源电路。
