单结晶体管的管脚判别

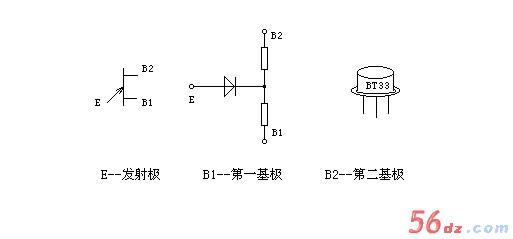

单结晶体管又叫双基极二极管，它的符号和外形见附图。

    判断单结晶体管发射极E的方法是：把**用表置于R*100挡或R*1K挡，黑表笔接假设的发射极，红表笔接另外两极，当出现两次低电阻时，黑表笔接的就是单结晶体管的发射极。

    单结晶体管B1和B2的判断方法是：把**用表置于R*100挡或R*1K挡，用黑表笔接发射极，红表笔分别接另外两极，两次测量中，电阻大的一次，红表笔接的就是B1极。

    应当说明的是，上述判别B1、B2的方法，不一定对所有的单结晶体管都适用，有个别管子的E--B1间的正向电阻值较小。不过准确地判断哪极是B1，哪极是B2在实际使用中并不特别重要。即使B1、B2用颠倒了，也不会使管子损坏，只影响输出脉冲的幅度（单结晶体管多作脉冲发生器使用），当发现输出的脉冲幅度偏小时，只要将原来假定的B1、B2对调过来就可以了。
