有职校读者读了今年《电子报》第 16 期第16 版上的《 MP3 开关型充电器电路》一文后，感到此电路的确很简单。但是如何理解其工作过程尚有点难，能否从简单原理出发说明之 ?

    答：先说什么是开关电源．开关电源就是依靠开关对未稳电源的通断时间调整，达到控制电源稳压输出。给用户使用为目的。不过所使用的开关不是机械开关而是电子开关。为了说明开关电源的工作过程，这里用机械开关来说明，以便直观理解开关电源的工作原理。

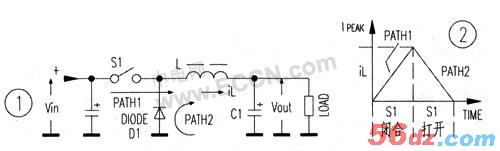

   图 1 是开关稳压器原理图．其中的开关 S1 、电感 L 、二极管 D1 和电容器 C1 组成 基本的开关电源电路。当 S1 闭合时，在输入端外加的电源电压，通过 L 流入负载 (LOAD) ，对负载供电，其电流回路为通道 1(PATH1) 。由于回路中 L 的存在，流过负载的电流从零缓慢上升达到 大值 ( 峰值 ) ，如图 2 所示 ( 所述过程也是 L 的储能过程 ) 。一旦通过负载的电流达到 大值时。立刻将开关 S1 断开， L 储存的能量由通道 2(PATH2) 回路，即负载 (LOAD) 、 D1( 续流管 ) 进行放电，所以负载 (LOAD) 同样可得到供电。这里电容 C1 起储能作用．使负载上的电压平稳 ( 也称滤波 ) 。

    负载的端电压 ( 即电路的输出电压值 ) ，与负载大小、 S1 接通与断开的时间比、以及通过 L 的峰值电流和输入电压的高低等均有关。

   上述的开关稳压电路是以开关迅速“通”、“断”的方式工作；电源的功耗，主要是由 S1 和 D1 产生的电损耗。所以这种开关型稳压器，比起模拟式电路稳压器，如 7805 的电损耗就小多了。读者若将图 1 中开关 S1 控制的工作原理理解之后 , 再去看一些开关电源完整电路就很简单了。

    通过上述的原理介绍，再与《 MP3 开关型充电器电路》一文对电子开关作用的介绍及其图 2 进行比较。即可较全面理解开关电源的工作原理。
