NE555制作的恒温控制器

　NE555制作的恒温控制器javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-8/200985231230400.gif>
本恒温控制器具有用途广泛、精度较高、造价低廉、装调容易等特点。

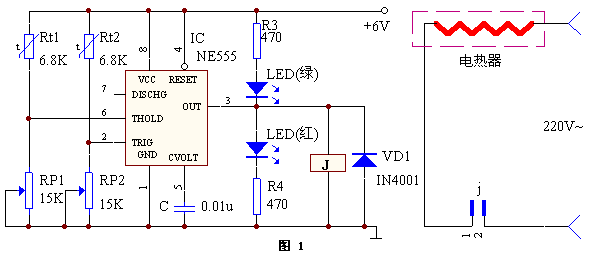

恒温控制器由热敏电阻Rt1、Rt2、NE555时基电路、温度范围调整电阻RP1、RP2及控制执行机构组成，电路如图1所示(点此下载原理图)。Rt1、RP1为上限温度检测电阻，Rt2、RP2为下限温度检测电阻。当温度下降时，②脚电位低于1/3Vcc时，③脚输出高电平，J吸合，LED2点亮，开始加热。当温度升高而使IC⑥脚电位高于2/3Vcc时，③脚输出低电平，J释放，断开受控“电热器”的电源，停止加热。
　　元器件选择与制作
　　元器件清单见下表。
编　号名　称型　号数　量
Rt1、Rt2 热敏电阻 6.8K　负温度系数 2
RP1、RP2 微调电阻 15K 2
R3、R4 电阻 470Ω 2
C 涤纶电容 0.01 1
LED 发光二极管绿、红各1个 2
IC 时基集成电路 NE555 1
J 电磁继电器电压6V 电流参考电热器 1

　调整时，首选应调整上限温度，把Rt1置于所要求的上限温度环境中（用温度计监测），过一分钟后（Rt1与环境达到热平衡），调RP1起到LED1刚好发光为止，反复多调几次，可先将②脚与地短接一下，使③脚输出高电平（LED1亮），这样便于观察翻转状态。然后调整下限温度，过程同上，调整RP2使红LED2亮，也要反复调整几次，可先将⑥脚与电源Vcc短接一下，以使③脚输出低电平，观察电路翻转状态。
　　电路好用小型稳压电源供电（可根据自己实际在本站电源技术一栏中选制一个）。
　　该电路稍加修改，可作为超（高、低）温报警器。
