本文王重阳原创，转载请保留出处！论坛的维修师傅请路过，本帖只给新手看的。。。。
各类电风扇接线方法附清晰接线实物图。
一般的家用电风扇有三个档位，普通的鸿运电机五根线分别表示：
1，黑线表示电机的零线，接交流220V的N线一般是蓝色线，
2，黄线表示电风扇电机的电容线，接启动电容【一般是1-1.5UF】的一端。
3，红线表示电风扇电机的 快档位，
4，白线表示电风扇电机的中档，
5，蓝线表示电风扇电机的 慢档。
以上345档位线接档位开关至火线，一般是棕线。。。。。。。。

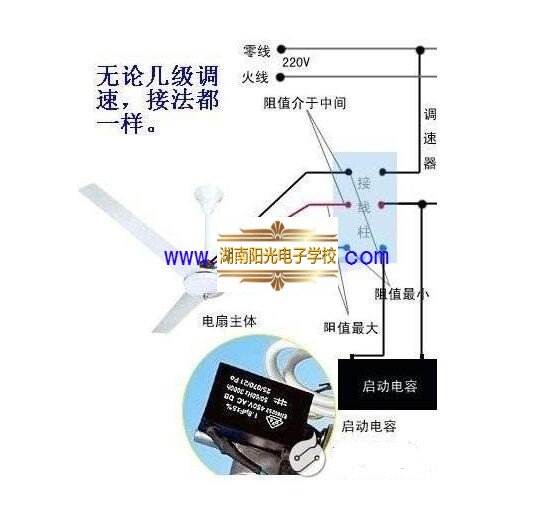

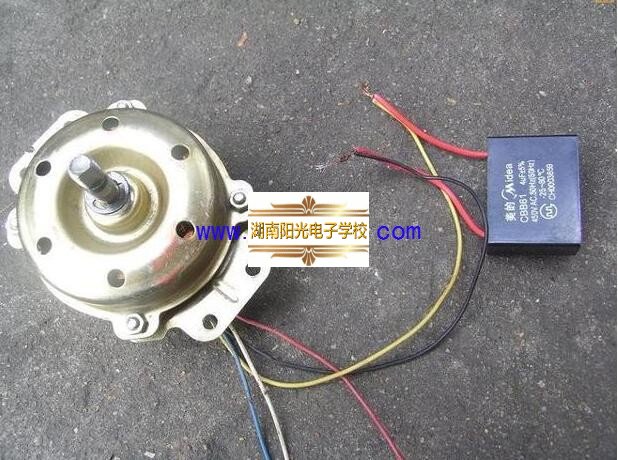

看下图：

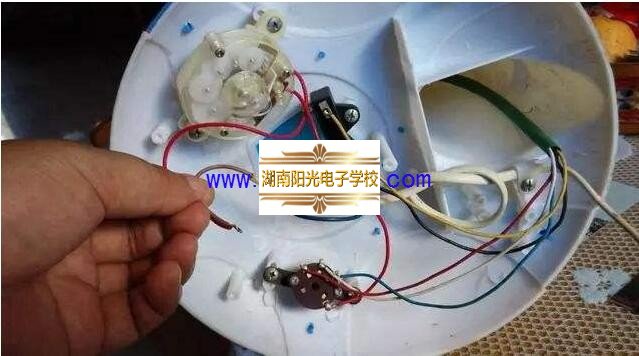

实物图片大致就是这些。

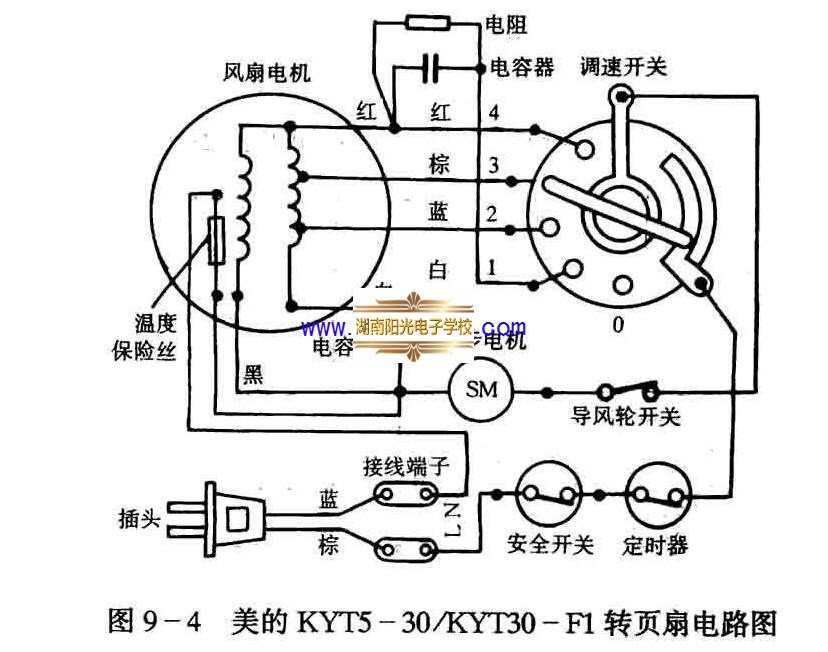

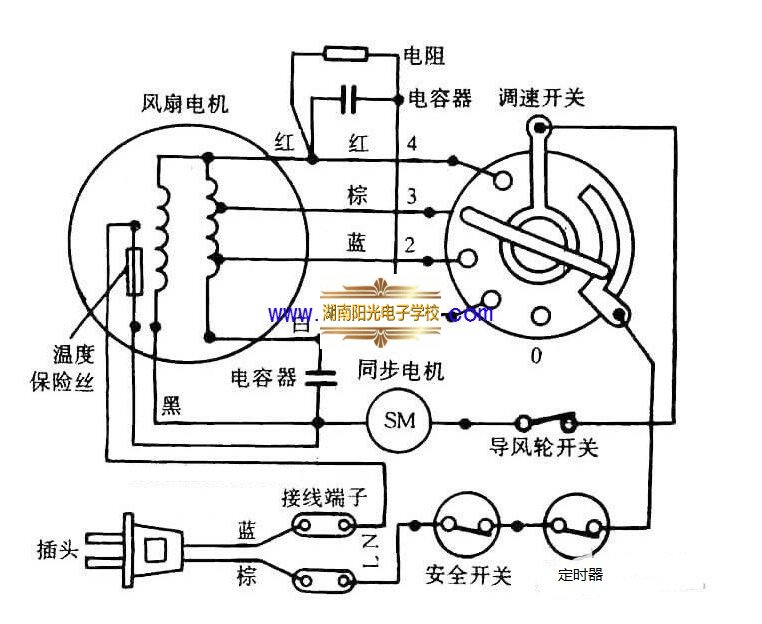

看标准电路图看下图，只给是 简单的电路图

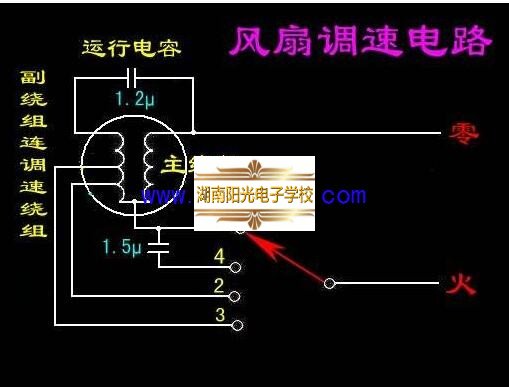

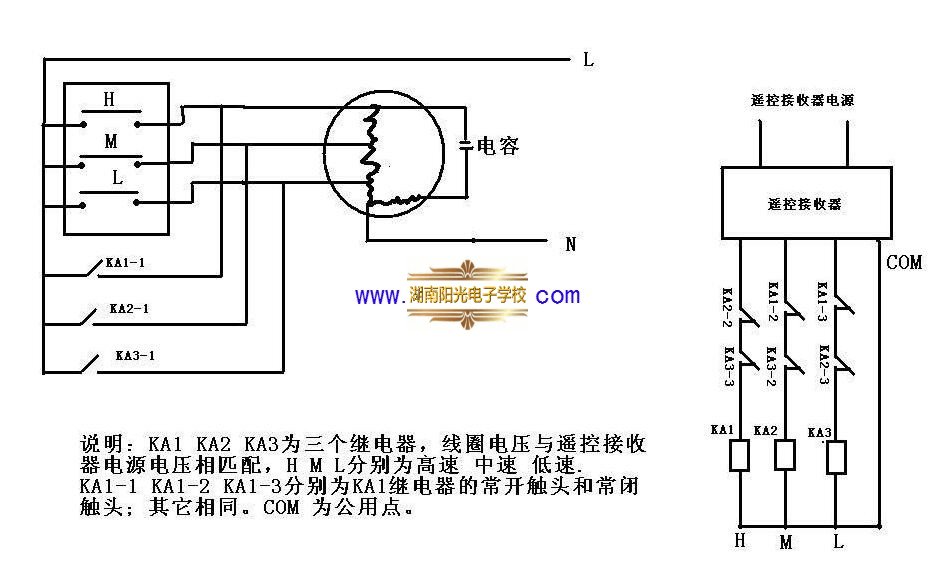

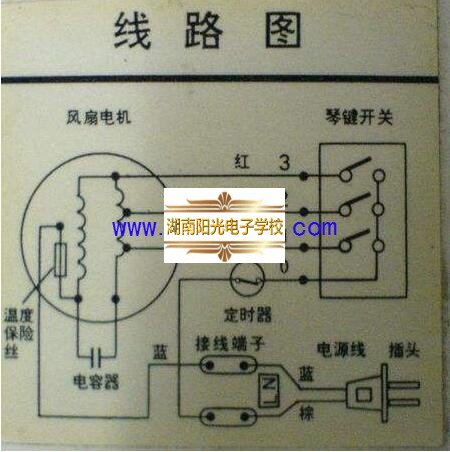

看仔细要看下面这些图

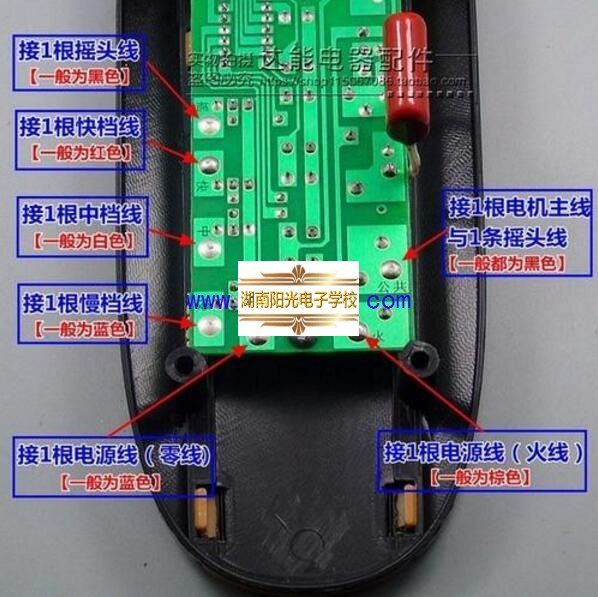

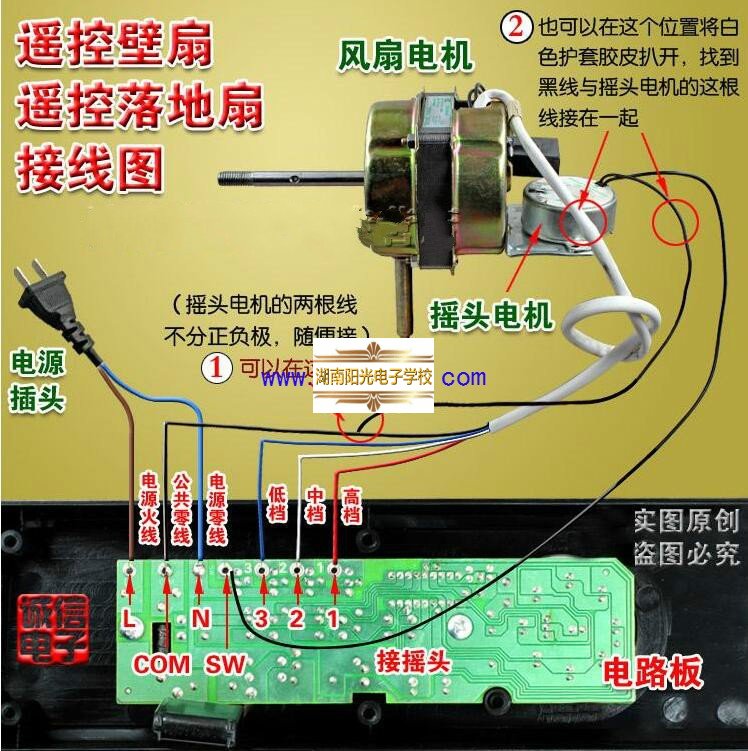

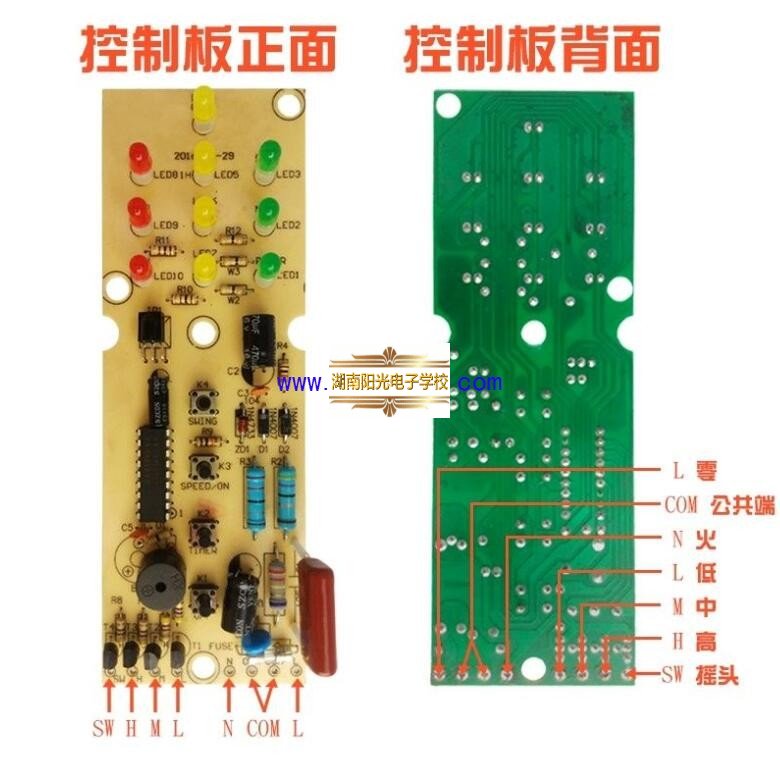

还有就是电脑板控制的电风扇如何接线呢？
看下图
如果大家还有不懂请回帖咨询！
