NE555时基电路封形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。其他HA17555、LM555、CA555分属不同的公司生产的产品。内部结构和工作原理都相同。NE555属于CMOS工艺制造，下面我们将对其进行介绍。

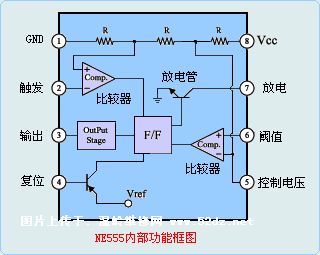

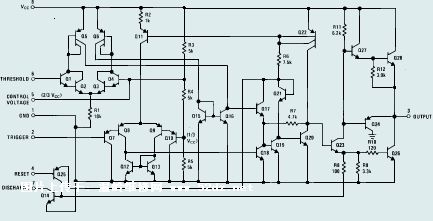

    图1是NE555的外形图，图2是它的内部功能原理框图，图3是它的内部等效电路。NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A2置位控制的T。输出端为F，另外还有集电极开路的放电管DIS。它们控制的优先权是R、T、TH。
    表1是NE555的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。
    利用NE555可以组成相当多的应用电路，甚至多达数百种应用电路，在各类书刊中均有介绍，例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用，这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。

javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">
javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">
javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">
javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">
javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">
javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">
javascript:dcs.images.doResize(this,0,0);" onMouseWheel="javascript:return dcs.images.doZoom(this);" onClick="javascript:return dcs.images.doOpen(this,1);">


NE555的极限参数

电源电压  允许功耗     工作温度                储藏温度   高结温
+18V   600mW  -10—+70℃ 军用-55—+125℃ -65—+150℃ 300℃
