液晶电视机背光灯高压线圈检修图解 液晶本身不发光，其图像之显示和亮度调节都依赖于背光灯之调节。在液晶电视机工作时，背光灯发出之光线穿过液晶屏，将液晶屏显示之图像内容映入人之眼睛，这时我们才能看到液晶电视机显示之图像。如果背光灯损坏，就没有光线发出，这时我们就什么也看不到。不过如果我们仔细观察液晶屏，会看到液晶屏上有淡淡之图像显示，这时也说明背光灯相关电路坏了。 如果背光灯电路完好，而显示电路部分有问题，这时我们就可以看到液晶屏后面有明亮之白光发出。液晶电视机之故障大多是背光灯电路问题或电源问题。背光灯电路故障中 可能之就是升压线圈内部短路或断路。 检修全过程：

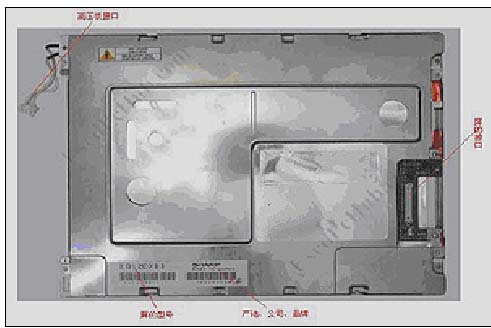

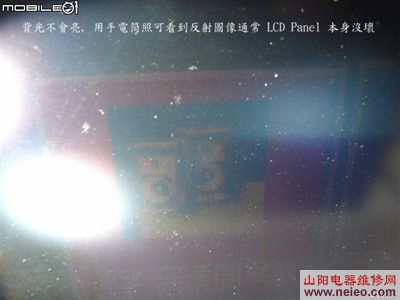

1．首先为液晶电视机加电，观察故障现象，是否有上述故障表现。观察电源指示灯是否亮，液晶屏有没有图像显示。如果仔细观察，是否有淡淡之图像出现，不过始终没有背光出现。
2．将桌面清理干净，用一块软布垫在桌面上，将电视机液晶屏朝下放在桌面上。一定要使桌面干净，不能有任何杂物，否则损失惨重。
3．按下图拧下四个紧固螺丝，取下支架。
![]( "<a target=")

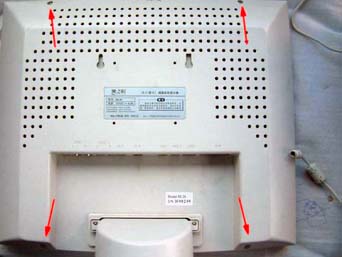

液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313170184.jpg" border="0"> 4．按下图所示，拧下
电视机后盖上四角之固定螺丝。
![]( "<a target=")

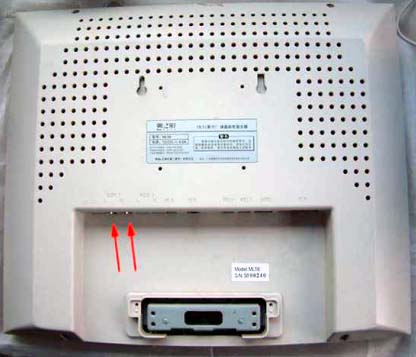

液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171352.jpg" border="0"> 5．在取下后盖时，注意下图用红色箭头标注和两个左右声道之音频输入莲花插头之位置，需要向下用力拉出，再向上抬起后盖，才能也很取下。
![]( "<a target=")
液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171605.jpg" border="0"> 下图就是
液晶电视机之内部结构。
![]( "<a target=")

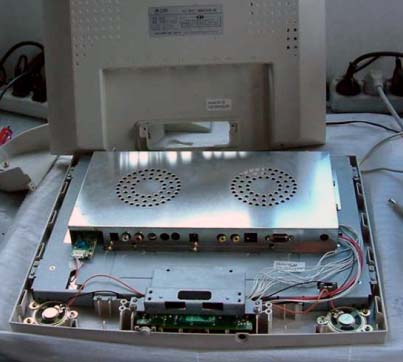

液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171563.jpg" border="0"> 图中之金属屏蔽罩是为了防止外界和电磁干扰对内部电路也很工作造成破坏。其中两个多圈圆形孔是散热孔。
![]( "<a target=")

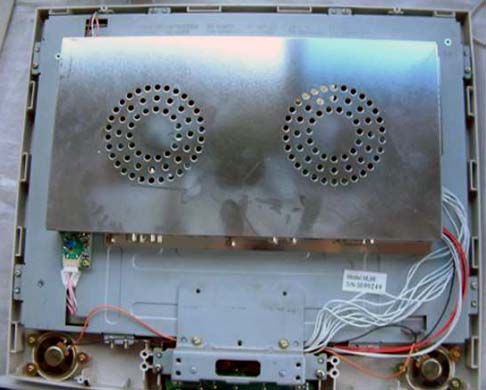

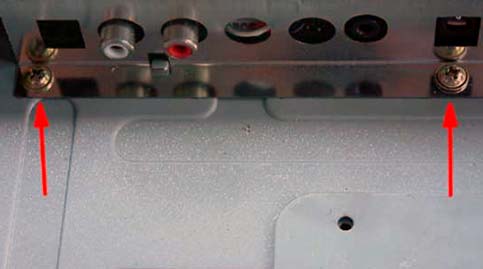

液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171959.jpg" border="0"> 6．拧下屏蔽罩下边之两个固定螺丝，向下滑移屏蔽罩，再向下抬起屏蔽罩，即可取下。注意：这两个螺丝要记好其安装位置，防止螺丝上错位置，造成严重后果。螺丝过长时，会拧穿液晶屏。
![]( "<a target=")
液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171631.jpg" border="0"> 7．

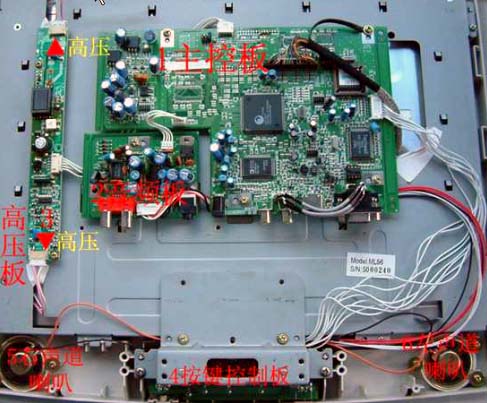

液晶电视机之内部结构如下图所示，由四块电路板组成，主板、音频处理板、背光高压板、按键控制板。在折卸之前用手按一下自来水管或其它接地装置，防止身上之静电对液晶显示屏造成破坏。
![]( "<a target=")
液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171474.jpg" border="0"> 8．下图是
液晶电视机之高压板，用来产生液晶显示屏背光灯所需之2000V高压，其中之黑色方块就是所谓之高压线圈，一般情况下高压线圈之线径很细，工作在高压环境下，故障率 高，其配件也 难买到。
![]( "<a target=")

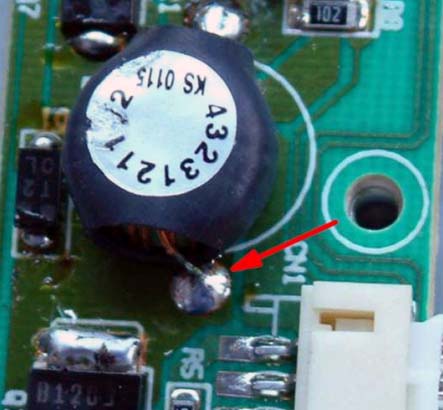

液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171485.jpg" border="0"> 我们要检修之元件是下图所示之电感线圈L1，造成这种故障之原因只能是生产工艺之问题，在焊接安装时，没有对绕制电感线圈之漆包线做去漆处理，而直接焊接。因漆层是绝缘材料，不导电，真正之焊接点只有漆包线之断接处一点，所以才造成了使用一段时间后出现没有高压现象，造成没有图像显示。
![]( "<a target=")
液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171694.jpg" border="0"> 9．用小刀对电感L1之两个引脚轻轻刮去绝缘层，直至露出紫红色之铜层，暴露面积越大，焊接就越结实，越牢靠。
![]( "<a target=")

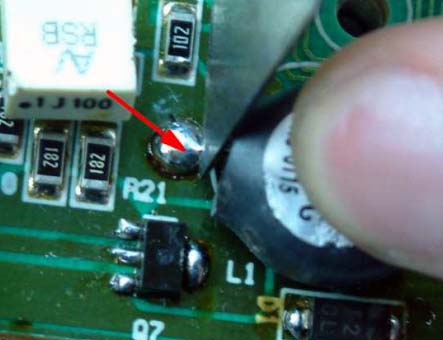

液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313171178.jpg" border="0"> 10．待电铬铁加热后，一手拿焊锡丝，一手拿电铬铁，把电感之两个引脚焊接结实。注意：在焊接前，一定要取下高压板与主控板之连接插座，防止在焊接时，电铬铁产生之静电将主板上之芯片击穿，造成损坏。
![]( "<a target=")
液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="液晶电视机背光灯高压线圈检修图解 - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/2009121313172875.jpg" border="0"> 焊接完毕，单独给液晶屏加电，观察液晶屏是否有画面显示。如果有画面显示，说明已成功将故障排除。 注意：在给液晶屏加电后，千万不可用手触摸高压板，防止电击。按拆开之反顺序把
液晶电视机装好。注意，螺丝绝对不能装错。
