液晶电视.显示器黑屏的维修方法
液晶电视.显示器已经开始大量的普及，大有取代CRT电视.显示器之势，随着液晶电视.显示器的不断的普及，故障机器不断的出现，下面就本人在维修过程中经常出现的黑屏故障进行分析。
在分析此问题之前先对液晶显示器的结构进行介绍，下面就是一台液晶显示器的结构和所有的配件
1、PANEL（液晶屏）
2、A/D驱动板；
3、液晶驱屏线
4、高压板（又称升压板、高压条、INVERTER）
5、高压板线材
6、电源适配器（外置，一般都用直流3A/12V），也有部分的显示器的开
关电源部分内置在机内的，直接输入AC220的
7、高频信号处理板
8、外壳
引起黑屏问题有多种原因：
首先是电源电路不正常引起：表现为按面板按键无任何反应，指示灯不亮，
先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的信号处理部分的芯片的工作电压都是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，一般是烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU也解决不了问题，因为MCU是需要编程和写玛的，在没办法找到原厂的AD驱动板替换的情况下，我们只能另寻途径找可以代换的A/D驱动板，市场上有好多地方都可以购买到，如果当地市场购买不到的话，可以在液晶之家论坛上发帖看看，论坛上面有很多液晶方面的，或许可以购买到你需要的配件及找到你需要的资料。
第二种情况是电源正常，按面板的按键反应也正常，屏幕黑屏：
遇到这种故障就要充分发挥维修人员细心的本性，仔细观察，逐一排查，按键能正常起作用就说明A/D驱动板的MCU还是能正常工作，也就进一步说明电源部分工作还是正常的，黑屏是由于背光没有点亮，有可能是驱动背光的电路出现了问题，因此我们首先要把显示器连到主机开机检查，*近屏幕仔细观察，如果看到显示很微暗的图象，就证明A/D驱动板的信号处理部分的电路是正常的，问题锁定在驱动背光的高压板及控制高压板开关的功能电路上，（注：高压板其实跟开关电源的工作原里一样，它是利用电子开关控制变压线圈充放电，在另一组线圈感应产生我们需要的高压电压，来驱动背光）高压板常见的故障有高压板本身的保险烧掉引起没有12V供应及开关芯片故障等等，另外就是AD板上控制高压板开关部分电路有故障，引起不能输出高电平去控制高压板的开关脚，用万用表的负表笔接地，正表笔接到控制输出脚，按开关机按键，正常的话是可以看到有电平变化的，还可以用比较简单的方法判断高压板是不是好的，那就是先找到控制高压板开关的那根线直接接到5V电压上，高压板没故障的话一般都能点亮背光（注：高压板用三根线就能工作，其中两根是12V电源的正端和地，另一根开关控制线）。还有一种情况会引起黑屏，那就是屏的背光坏了，不过如果是双灯和四灯的屏背光同时坏不太可能，坏了其中一条灯管也会引起黑屏，但是跟前面的黑屏故障表现是有所不同的，这是由于有些高压板具有负载不平衡保护，如果坏了一条灯管，开机后高压板就进入负载不平衡保护状态，会出现闪烁一下再变成黑屏。
液晶电视基本原理与维修实例
液晶显示（Liquid Crystal Display）简称LCD。
LCD是个大家族，TFT（薄膜晶体管）LCD类型仅仅是其中的一种，它是在两片玻璃._`?8vIj!a(R
板之间封入液晶，在下玻璃板上配制上扫描线与寻址线（即行、列线）将其组成一个矩阵，'jzeB Bd/b
在其交点上再制作TFT有源器件和像素电极。如果是彩色显示，还要在微细加工方式制作上OL{;~l7x$u d
与下面矩阵像素对应的R（红）、G（绿）、B（蓝）三种颜色的滤色膜， 后将其上与下玻
璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。H$E!T'C _(X:nug
因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而
发光的光源。掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发
射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。通过调节背光灯亮度或者调节液晶片中的薄
膜晶体管的导光度从而达到调节图像亮度、对比度的目的。
液晶电视主要由显示屏、信号处理电路、背光灯电路构成。其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。背光灯电路是一个逆变
电路，用于点亮显示屏内灯管的作用。 维修实例：
1、白光栅 ， 有伴音（15AAB/8TT1机芯）
维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造
成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电
电感开路更换后OK
2、无光栅，有伴音 维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机
后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。1脚供电12V正常，但5脚在时ON应该为+5V高电平，此时却始终为0V。顺线路查控制电
路，J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚，用表测CPU第22脚为+5V电压，R52/1K电阻一端有+5V，另一端为0V，断电后测该电阻已经开路了，更换后一切正常。
3、死机：（15AAB/8TT1机芯）
维修：插上电源指示灯不亮，测主板已有+5V电压输出，查CPU电路，测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常，测CPU晶振Y2-10M也已经起振，后测复位脚第脚电压，正常应该为高电平，而此时为0V，查复位电路及其外围，复位电路是由一个IC（Q3-DS1813） 产生的，查Q3-DS1813的供电正常，而复位输出端却为0V，更换Q3-DS1813后正常。
4、黑屏：（30AAA/8TP2机芯）
I 维修：开机后观察背光灯已经点亮，但开机却无创维标志也无OSD，由此判断应为主
板未给显示屏信号引起。测主板J27接口处供电正常，但无LVDS信号，判断为主板未给屏驱动信号，测主板U15-PW113第108脚VS和第109脚HS 、第106脚DCLK均有输出，RPH、RPI、RPF?RPG、RPD、欧姆排阻有R、G、B 数据输出，由此可以判定LVDS芯片U20-DS90C385未工作造成，测U20H 第1、9、26脚+3.3V供电正常，第32脚ON/OFF控制脚也为高电平，后更换U20后正常。 f;O l CsOH_R:p"q0{
5、能开机,但有时开机为白屏,后变正常,开机时"Please wait字符变到屏幕左上角.维修:因字符有时会移位,分析应为CPU部分有问题,测总线电压,SCL为3.5V,而SDA仅为0.6V左右,怀疑外挂的IC不良,断开U202 TDA7440第21脚和第22脚依旧,当拔下高频头连线后总线恢复正常,试换一个高频头依旧,通电后测高频头供电发现FB200供电升为12V,正常应该为5V,当拆下FB200后又为5V,
维修实例
首先为液晶显示器单独加电，观察故障现象，是否有上述的故障表现。再与主机连接好信号线，打开显示器，观察显示器的电源指示灯是否始终为绿色，液晶屏有没有图像显示。如果仔细辨认，是否会发现有淡淡的图像显现，不过始终没有背光出现。 |

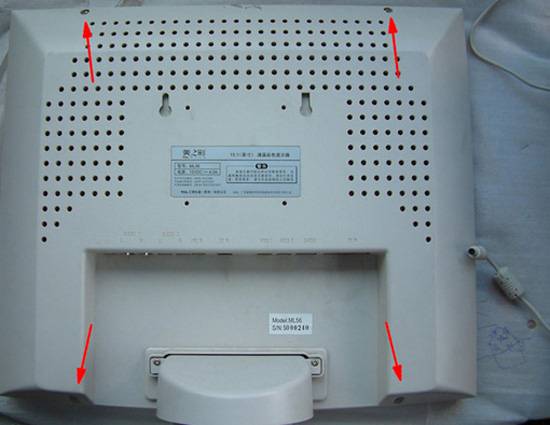

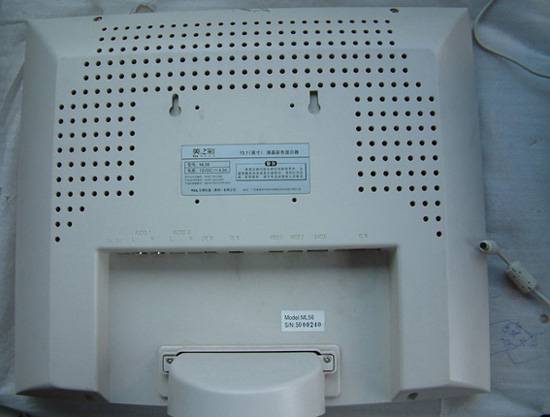

把桌面清理干净，用一块软布垫在桌面上，把显示器液晶屏朝下倒扣在桌面上。一定要注意桌面干净，不能有任何杂物，否则损失惨重。 |
| |
| |

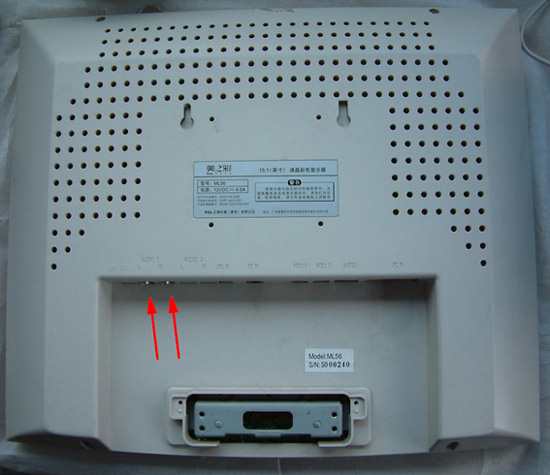

在取下后盖时，注意下图用红色箭头标注的两个左右声道的音频输入莲花插头的位置，需要向下用力拉后，再向上抬起后盖，才能正常取下。 |

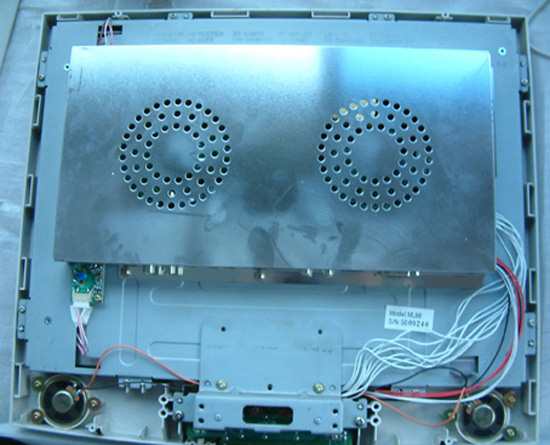

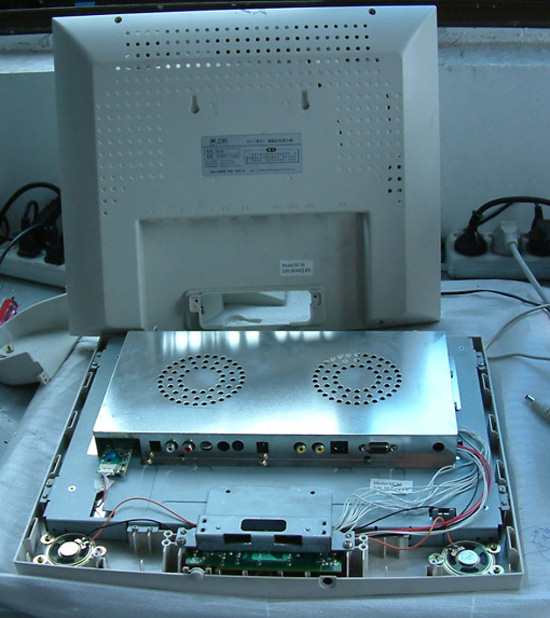

下图就是打开后盖的液晶显示器内部结构，相信大家都比较想见一见液晶内部究竟是什么样吧 |
图中的金属屏蔽罩是为了防止外界的电磁干扰对内部的电路正常工作造成破坏。其中的两个多圈圆形孔是散热孔。 |

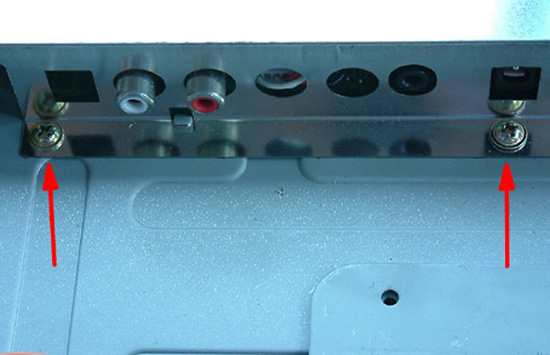

拧下屏蔽罩下边的两个固定螺丝，向下滑移屏蔽罩，再向上抬起屏蔽罩，即可取下。 |

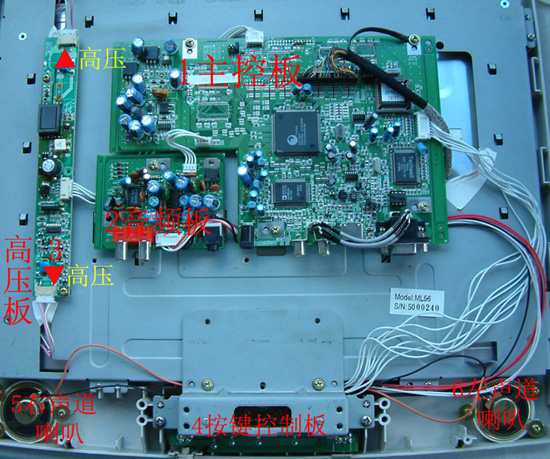

注意：这两个螺线要记好其安装位置，防止螺丝上错位置造成严重后果。螺丝过长时会拧穿液晶屏！ 液晶显示器的内部结构如下图所示，有四块电路板组成，主板，音频处理板，背光高压板，按键控制板。在拆卸之前， 后用手接触一下自来水管或其他接地装置，防止身上的静电对液晶显示器造成损坏。 |

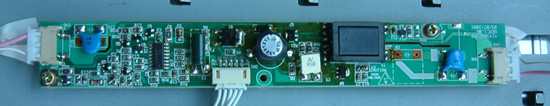

下图就是液晶显示器的高压板，用来产生液晶显示器背光灯管所需的2000V高压，其中的黑色方块就是所谓的高压线圈，一般情况下高压线圈的线径很细，工作在高电压环境下，其故障率 高，其配件也 难买到。 |

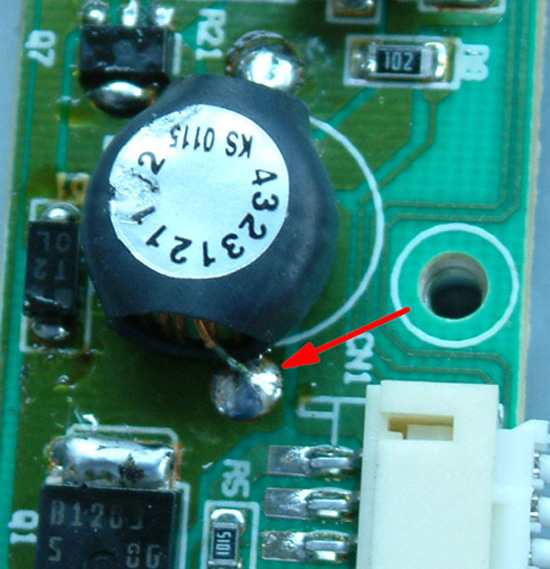

我们要检修的元件是下图所示的电感线圈L1。造成这种故障的原因可能是生产工艺的问题，在焊接安装时，没有对绕制电感线圈的漆包线做去漆处理，而直接焊接。因为漆层是绝缘材料，不导电，真正的焊接点只有漆包线的断接处一点，所以才造成了使用一段时间后，就会出现无高压情况，造成无图像显示。 |
用小刀对电感L1的两个引脚轻轻刮去绝缘漆层，直至露出祡红色的铜层，暴露面积越大，焊接就越结实，越牢靠。 |

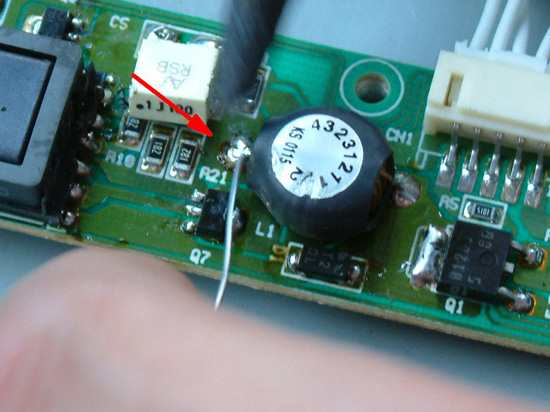

待电烙铁加热后，一手拿焊锡丝，一手拿烙铁，把电感的两个引脚焊接结实。 |

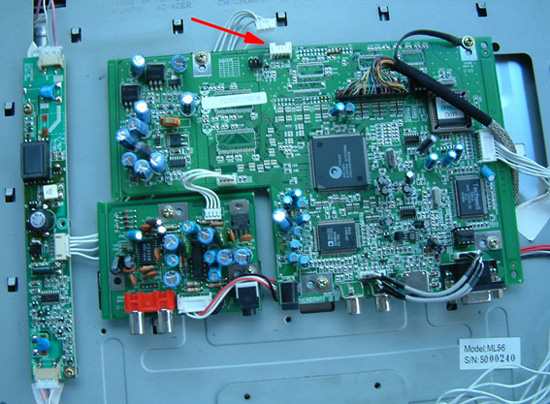

注意：在焊接之前，一定要取下高压板与主控板的连接插座（如下图红色箭头所示的插头位置），防止在焊接时，电烙铁产生的静电将主板上的芯片击穿，造成损坏。 |
| 焊接完毕，单独给液晶屏加电，观察液晶屏是否有画面显示。如果有画面显示，说明我们已经成功的将故障排除。
注意：在给液晶屏加电后，千万不能用手触摸高压板，防止电击！
按拆开的反顺序把显示器装好。注意：螺丝的位置绝对不能装错。

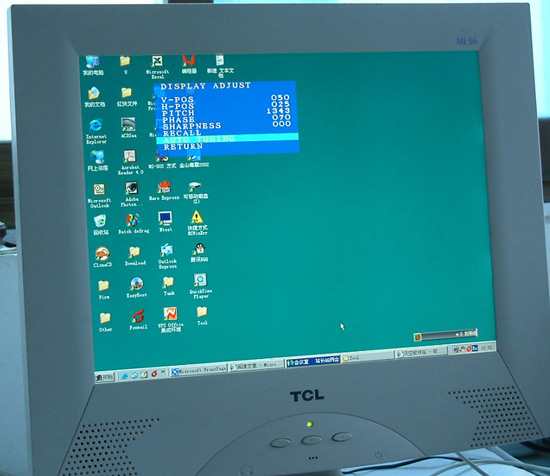

通电验机。单独给显示器加电，过两三秒钟后，显示器会有图像显示，提示未接信号线。 |
把显示器的信号线与主机相连接，打开显示器检验显示器的工作情况，图像显示器是否正常。 |
| 至此，我们就轻松的把液晶显示器黑屏的故障给解决了！不要认为液晶显示器的高贵，我们就不敢碰它了。只要胆大，心细，认真，没有我们做不成的！ |
