什么是crt显示器

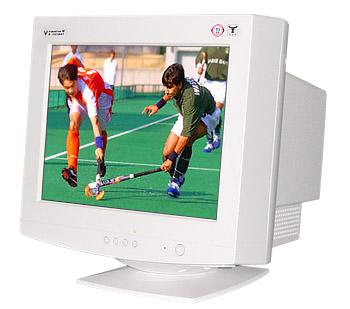

crt显示器 是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Defiection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。它是目前应用 广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。

CRT的工作原理        CRT显示器(学名为“阴极射线显像管”)是就是这样一种装置，它主要由电子枪(Electron gun)、偏转线圈(Deflection coils)、荫罩(Shadow mask)、荧光粉层(phosphor)和玻璃外壳五部分组成。其中我们印象 深的肯定是玻璃外壳，也可以叫做荧光屏，因为它的内表面可以显示丰富的色彩图像和清晰的文字。CRT显示器是怎样将三原色原理用在其中的呢？当然，并不是直接将这三原色画在荧光屏上，而是用电子束来进行控制和表现的。

1.电子枪是如何工作的
       这首先有赖于荧光粉层，在荧光屏上涂满了按一定方式紧密排列的红、绿、蓝三种颜色的荧光粉点或荧光粉条，称为荧光粉单元，相邻的红、绿、蓝荧光粉单元各一个为一组，学名称之为像素。每个像素中都拥有红、绿、蓝(R、G、B)三原色，根据我们刚才所说的三原色理论，这就有了形成千变万化色彩的基础。然而，怎样把这三原色混合成丰富的色彩呢？

       我们通过电子枪(Electron gun)来解决这个问题，没错，电子枪就好像手枪一样，可以发射，不过发射的不是子弹，而是非常高速的电子束。其工作原理是由灯丝加热阴极，阴极发射电子，然后在加速极电场的作用下，经聚焦极聚成很细的电子束，在阳极高压作用下，获得巨大的能量，以极高的速度去轰击荧光粉层。这些电子束轰击的目标就是荧光屏上的三原色。为此，电子枪发射的电子束不是一束，而是三束，它们分别受电脑显卡R、 G、 B三个基色视频信号电压的控制，去轰击各自的荧光粉单元。受到高速电子束的激发，这些荧光粉单元分别发出强弱不同的红、绿、蓝三种光。根据空间混色法(将三个基色光同时照射同一表面相邻很近的三个点上进行混色的方法)产生丰富的色彩，这种方法利用人们眼睛在超过一定距离后分辨力不高的特性，产生与直接混色法相同的效果。用这种方法可以产生不同色彩的像素，而大量的不同色彩的像素可以组成一张漂亮的画面，而不断变换的画面就成为可动的图像。很显然，像素越多，图像越清晰、细腻，也就更逼真。可是，怎样用电子枪来同时激发这数以万计的像素发光并形成画面呢？

2.画面是如何形成的
       科学家们想到了一个很聪明的办法，其原理是利用了人们眼睛的视觉残留特性和荧光粉的余辉作用，这就是我们即使只有一支电子枪，只要我们的三支电子束可以足够快地向所有排列整齐的像素进行激发，我们还是可以看到一幅完整的图像的。大家不要怀疑，我们现在的CRT显示器中的电子枪能发射这三支电子束，然后以非常非常快的速度对所有的像素进行扫描激发。

       要形成非常高速的扫描动作，我们还需要偏转线圈(Deflection coils)的帮助，通过它，我们可以使显像管内的电子束以一定的顺序，周期性地轰击每个像素，使每个像素都发光，而且只要这个周期足够短，也就是说对某个像素而言电子束的轰击频率足够高，我们就会看到一幅完整的图像。我们把这种电子束有规律的周期性运动叫扫描运动。

3.显示器的扫描方式
       理解了三原色，聪明的你一定会想到，可以用这样一个原理来制作彩色显示器呀。没错，我们今天的色彩丰富的CRT显示器正是由这个三原色原理制造出来的。刚才我们提到，三原色的选择在原则上是任意的，但是通过实验研究发现，人们的眼睛对红、绿、蓝三种颜色反应 灵敏，而且它们的配色范围比较广，用这三种颜色可以随意配出自然界中的大部分颜色，因此在CRT显示器中，选用红、绿、蓝三种颜色作为三原色，还分别用R、G、B三个字母来表示。现在问题来了，怎样可以把这三原色的光表现出来呢，我们需要一个机电装置来完成这一表现过程

       没错，因为有大量排列整齐的像素需要激发，必然要求有规律的电子枪扫描运动才显得高效，通常实现扫描的方式很多，如直线式扫描，圆形扫描，螺旋扫描等等。其中，直线式扫描又可分为逐行扫描和隔行扫描两种，相信大家都经常听到，事实上，在CRT显示系统中两种都有采用。逐行扫描是电子束在屏幕上一行紧接一行从左到右的扫描方式，是比较先进的一种方式。而隔行扫描中，一张图像的扫描不是在一个场周期中完成的，而是由两个场周期完成的。在前一个场周期扫描所有奇数行，称为奇数场扫描，在后一个场周期扫描所有偶数行，称为偶数场扫描。无论是逐行扫描还是隔行扫描，为了完成对整个屏幕的扫描，扫描线并不是完全水平的，而是稍微倾斜的，为此电子束既要作水平方向的运动，又要作垂直方向的运动。前者形成一行的扫描，称为行扫描，后者形成一幅画面的扫描，称为场扫描。

       有了扫描，就可以形成画面，然而在扫描的过程中，怎样可以保证三支电子束准确击中每一个像素呢？这就要借助于荫罩(Shadow mask)，它的位置大概在荧光屏后面(从荧光屏正面看)约10mm处，厚度约为0.15mm的薄金属障板，它上面有很多小孔或细槽，它们和同一组的荧光粉单元即像素相对应。三支电子束经过小孔或细槽后只能击中同一像素中的对应荧光粉单元，因此能够保证彩色的纯正和正确的会聚，所以我们才可以看到清晰的图像。

       至于画面的连续感，则是由场扫描的速度来决定的，场扫描越快，形成的单一图像越多，画面就越流畅。而每秒钟可以进行多少次场扫描通常是衡量画面质量的标准，我们通常用帧频或场频(单位为Hz，赫兹)来表示，帧频越大，图像越有连续感。我们知道，24Hz场频是保证对图像活动内容的连续感觉，48Hz场频是保证图像显示没有闪烁的感觉，这两个条件同时满足，才能显示效果良好的图像。其实，这就跟动画片的形成原理是相似的，一张张的图片快速闪过人的眼睛，就形成连续的画面，就变成动画.

　　对于计算机用户来讲， 亲近的莫过于显示器了，可以说它是计算机系统不可或缺的组成部分。目前大家常用的还是CRT显示器，而CRT显示器也极易出现故障，那么如何才能检查和排除这些故障呢？

出现黑屏故障应如何排除？
　　答：计算机显示器出现黑屏是用户在使用计算机中经常遇到的问题。其实，只要稍对计算机硬件中主板、CPU、内存、显示卡等几大部件有一定的了解，非元器件的损坏的简单故障完全可以自己动手排除。出现这种情况，你可以按照以下的维修步骤和方法进行分析和简单的维修：
　　1． 检查主机电源是否工作；电源风扇是否转动？用手移到主机机箱背部的开关电源的出风口，感觉有风吹出则电源正常，无风则是电源故障：主机电源开关开启瞬间键盘的三个指示灯(NumLock、CapsLock、ScrollLock)是否闪亮一下？是，则电源正常；主机面板电源指示灯、硬盘指示灯是否亮？亮，则电源正常。因为电源不正常或主板不加电，显示器没有收到数据信号，显然不会显示。
　　2．检查显示器是否加电；显示器的电源开关是否已经开启？显示器的电源指示灯是否亮？显示器的亮度电位器是否关到 小？显示器的高压电路是否正常？用手移动到显示器屏幕是否有"咝咝"声音、手背汗毛是否竖立？
　　3．检查显示卡与显示器信号线接触是否良好。
　　可以拔下插头检查一下，D形插口中是否有弯曲、断针、有大量污垢，这是许多用户经常遇到的问题。在连接D形插口时，由于用力不均匀，或忘记拧紧插口固定螺丝，使插口接触不良，或因安装方法不当用力过大使D形插口内断针或弯曲，以致接触不良等。
　　4．打开机箱检查显示卡是否安装正确；与主板插槽是否接触良好。
　　显示卡或插槽是否因使用时间太长而积尘太多，以至造成接触不良；显示卡上的芯片是否有烧焦、开裂的痕迹；因显示卡导致黑屏时，计算机开机自检时会有一短四长的"嘀嘀"声提示。
　　安装显示卡时，要用手握住显示卡上半部分，均匀用力插入槽中，使显示卡的固定螺丝口与主机箱的螺丝口吻合，未插入时不要强行固定，以免造成显卡扭曲。如果确认安装正确，可以取下显示卡用酒精棉球擦一下插脚或者换一个插槽安装。如果还不行，换一块好的显卡试一下。
　　5．检查其他的板卡(包括声卡、解压卡、视频捕捉卡)与主板的插槽接触是否良好。
　　注意检查硬盘的数据线、电源线接法是否正确？更换其他板卡的插槽，清洁插脚。这一点许多人往往容易忽视。一般认为，计算机黑屏是显示器部分出问题，与其他设备无关。实际上，因声卡等设备的安装不正确，导致系统初始化难以完成，特别是硬盘的数据线、电源线插错，也容易造成无显示的故障。
　　6．检查内存条与主板的接触是否良好，内存条的质量是否过硬。
　　把内存条重新插拔一次，或者更换新的内存条。如果内存条出现问题，计算机在启动时，会有连续四声的"嘀嘀"声。

AST(VGA)彩色CRT显示器显示垂直幅度正常，但水平幅度缩小。
　　故障分析与维修方法：显示的内容完整，表明场扫描电路、视频放大电路、 高压电路都基本工作正常，可能损坏的电路是行扫描电路、电源电路。检查维修方法如下：
　　1.关机断电,静态测量行扫描电路主要元器件有无硬损坏。实测Q502、 Q503、Q505以及外围电路的阻容元器件，均未发现明显异常。
　　2.通电测量行扫描电路主要元器件各极电压。当测量行振荡集成电路芯片TDA1180P第1脚电压时，发现由12V上升为18V。TDA1180P第1脚电压是由开关电源提供的，因此，应检查电源电路的工作情况(参见图1)。
　　3.检查电源的12V输出电压为18V左右。进一步检查发现，该机的12V稳压电路是由U801(UA7812)担负的，由于U801没有彻底损坏，所以静态测量损坏不明显，换一新品，开机试验故障现象解除。

AST(VGA)彩色CRT显示器无光栅显示。
　　故障分析与维修方法：无光栅、无显示，表明显示器没有工作。可能损坏的部位或是电源电路或是主要负载电路。由于负载电路较复杂，一般应先检查电源电路。检查维修方法如下：
　   1.检查保险丝F801，完好。
　　2.拔下消磁线圈插头，合上电源开关，测量电源线两端阻值很大，说明可以加电进行检查。
　　3.检查整流滤波电路。测量整流桥堆PR801输出两端电压约为308V，说明整流电路无故障。
　　4.检查电源振荡电路。实测开关管Q801基极电压为0.5V左右，说明电路没有振荡，可能振荡电路有故障(参见图2)。
　　5.静态测量振荡电路的主要元器件。在线测试未发现明显异常。断开C808测量该电容器时，用R＊10K档测试表针纹丝不动，可能C808失效，换一同参数的新品，加电开机试验，显示器恢复正常。

AST(VGA)彩色CRT显示器开机很短时间后，显示内容左右扭曲，上下晃动。
　　故障分析与维修方法：开机时显示的内容正常，说明机器各部分工作正常。过一会儿发生显示内容左右扭曲、上下晃动，说明电路有不稳定的元器件。这种元器件只能在低温条件下正常工作，当其温度上升到一定值时，就不能正常工作，维修时常称之为“活”故障。
　　遇到“活”故障，可采用人为“降温”的方法找到故障器件。具体办法有两个：
　　1.取一个吹头发用的“电吹风”，将其功能选到冷风档，对着可疑的元器件吹冷风，当吹到某一个元器件时故障解除，表示该元器件损坏，应更换。
　　2.用一棉球沾上无水酒精擦拭可疑元器件表面，让酒精加速元器件散热，如果擦试某一元器件表面时故障现象解除，说明该元器件损坏，应予更换。
　　但是机内元器件有几百个，要做到每个元器件都采用“降温”法来处理既不现实又不安全，因此，在采用“降温”法之前， 好先确定一下故障范围和可能损坏的元器件，然后再谨慎实施“降温法”。本例故障现象说明扫描电路或电源电路有不稳定的元器件。用“降温”法对行振荡集成电路TDA1180P、场振荡集成电路TDA1670A、电源整流桥堆PR801等元器件进行“降温”处理，当对整流桥堆PR801实施“降温”时，故障现象有瞬间解除，说明PR801有软损坏。取下PR801，换上一个同型号的新品，显示器恢复正常。参见图3。

AST(VGA)彩色CRT显示器光栅成比例地缩小。
　　故障分析与维修方法：光栅成比例地缩小，即光栅的上下左右均有规律地缩小，这可能是行扫描与场扫描电路存在问题。但是，行扫描与场扫描电路同时出问题是很少见的。仔细观察故障现象，发现行扫描与场扫描电路工作过程没有问题，只是扫描的电压不足，导致光栅成比例地缩小， 大的可能是电源供电不正常。检查维修方法如下：
　　1.检查电源整流滤波电路。测量桥式整流电路的输出电压为300V，证明电源的整流滤波电路没有问题。
　　2.检查直流电压输出电路。测量电容器C204的正极，电压为5V，正常；测量电容器C802的正极，电压为18V，正常；测量V801的输出极，电压为12V，正常；测量电容器C816的正极，电压为60V，比正常值低30V(正常值90V)。这点电压异常，说明这条支路有故障，可能损坏的元器件有：C816、L805、C817、D805以及开关变压器在该支路绕组。
　　将上述元器件逐个焊下测量，发现电容器C817无充放电过程，D805正反向电阻相差不大，其它元器件均完好。更换一只新的电容器C817和整流二极管D805，重新焊好电路各元器件，加电开机试验，显示器恢复正常。

   今天，电子市场里的显示器产品可谓琳琅满目，层出不穷的品牌和日新月异的款型令大多数普通用户很难做出准确的判断。在这种情况下，一些用户难免受厂商片面宣传的影响，盲目地选择品牌——对于大多数缺乏足够
专业知识的用户来说，这也是一种无奈的选择。
   有一种比较简单的判别显示器性能的方法是看显示器的视频带宽。作为反映CRT显示器扫描能力的综合性指标，视频带宽在一定程度上代表了CRT显示器的整体性能。一台视频带宽较低的显示器，如果非要把分辨率设到1600×1200，那就像给一个少年压上百十来斤的担子，他也许可以勉强支撑，但肯定会给以后的日子增添无穷的烦恼; 相反，对于一个五大三粗的壮汉来说，百十来斤的担子则往往是负重若轻，自然不会损伤身体。
   实际上，选购电器产品也是如此，需要什么样的性能表现，挑选时就应当满足相应的技术参数。就像盛水的容器，如果想装的水超出它的容积，那么自然会“水满则溢”，适得其反。在显示器中，这种情况往往表现为电子元器件的满负荷，甚至超负荷使用，结果使显示器未老先衰，甚至出现“过劳死”的现象。
   从技术上看，CRT显示器的视频带宽可以看做每秒钟所扫描的像素点数的总和，一般采用MHz（兆赫兹）为单位。众所周知，CRT显示器是靠电子束激发屏幕内表面的荧光粉来显示图像的，由于荧光粉被点亮后很快会熄灭，所以电子枪必须循环地不断激发这些点。屏幕分辨率越高，需要扫描的点数就越多，对电子枪扫描频率的要求就更高，视频带宽也因此需要提高。
   一般来说，CRT显示器工作频率范围在电路设计时就已经固定了，主要取决于高频放大部分元件的特性，由于高频电路的设计相对困难，因此成本也较高，同时还会产生一定的辐射。对于CRT显示器而言，高频处理能力越好，视频带宽所能达到的频率越高，图像稳定性也越好。
   CRT显示器对视频带宽的要求，除了分辨率外，还和它的场频有密切的关系。场频是指CRT显示器屏幕每秒钟刷新的次数，又称为垂直扫描频率，一般以Hz（赫兹）为单位。由于荧光屏上涂的是中短余辉荧光材料，被电子束激发后会迅速熄灭，为了保证画面稳定，就要求电子枪不断地反复激发荧光粉（场频与图像内容没有关系，即便是静止图像，电子枪也照常刷新）。当场频过低时，人眼会感觉到屏幕有明显的闪烁，图像稳定性差，容易造成眼睛疲劳。一般来讲，CRT显示器屏幕的场频要达到75Hz以上人眼才不易出现闪烁感，但长时间注视必然会让眼睛感到很累。
   此外，视频带宽不仅对显示器寿命和故障率有影响，还对显示器品质有重要影响。如果显示器实际带宽不足以支持用户设定的分辨率和场频，则会使显示的清晰度受到影响，从而影响显示效果。
   从理论上说，显示器对带宽的要求可以用分辨率与场频来计算：带宽要求等于“水平分辨率×垂直分辨率×场频”。但在实际情况中，显像管电子束的扫描为了避免信号在扫描边缘的衰减，保证图像的清晰，其水平扫描的像素数和行扫描频率均要比理论值高一些。所以，在计算带宽的时候还应该除以一个“有效扫描系数”，一般取值为0.6～0.7。按照这个计算方法，分辨率为1024×768、垂直刷新频率85Hz的屏幕设置，所需要的视频带宽约为106MHz。也就是说，能够满足这种显示要求的CRT显示器的视频带宽至少在106MHz以上。目前，高端CRT显示器 高的视频带宽已达到200MHz以上，如美格17英寸CRT显示器中的796FDⅡ和796FDX5的视频带宽都达到了203MHz。
       除了显示器性能外，对于消费者而言价格当然也很重要。根据笔者 近了解到的市场行情，目前绝大多数15个专业的学费标准欢迎查看以下的CRT显示器视频带宽在110MHz左右，视频带宽在200MHz～210MHz的CRT显示器价格一般在15个专业的学费标准欢迎查看～20个专业的学费标准欢迎查看之间，而210MHz以上视频带宽的CRT显示器则从20个专业的学费标准欢迎查看到6000多元都有，价格差距很大。相比之下美格796FDX5、796FDⅡ低于15个专业的学费标准欢迎查看的价格都非常引人注目，其视频带宽指标无疑是同价位产品中 高的。
       当然，高视频带宽的CRT显示器也并不能100％保证产品不出问题，因此，厂商的信誉和服务仍然相当重要，用户在选购时同样应考虑在内。

显示器的发展一直都是整个IT行业发展大家所关注的焦点，每当显示器有了革命产品出现往往都会为IT业带来一阵风暴与热潮。回想起2001年显示器产业的发展过程，纯平CRT与LCD液晶显示器可以说进行了一场世代交替的竞争，在这一场竞赛中，没有所谓的胜负，也没有所谓谁占上风，纯平CRT与LCD液晶显示器各凭着自身的优势，正在进行一场持续的马拉松竞赛。面对液晶显示器的来势汹汹，CRT显示器展现成熟的格局，维持较高的性价比来抵抗液晶显示器的取代；LCD液晶显示器虽然拥有一身的好处，却处于短缺的情况，面板制造商无不忙于扩张产能来解决目前缺货的窘境,。然而，在液晶另一波降价来临之前，高亮度CRT显示器的问世，可以说为纯平CRT与LCD处于焦灼之中，另起波澜。使的原本平静的显示器市场，在暑假旺季即将到来之前，成为市场关注的热点。

明基产品经理表示，高亮度CRT显示器严格来讲并不算是CRT革命性的技术突破。传统电视机在高亮度的应用早已行之多年，在电视的使用环境，所强调的是图像画面的表现，文字对电视而言，只是附加的旁白；在硬件结构上，电视机的场频与行频分别为50Hz 及15Khz,相较於CRT显示器 低要求75Hz场频为与31Khz的行频，CRT显示器电子枪所承受的负荷较大，因此电子枪的电流相对较小；此外，电视机解析度要求不如CRT显示器高，因此荧光体点距较大，在承受较大的电流之下，荧光体发光强度得以增大。高亮度CRT显示器，是通过增加电子枪所能承受的电流与荧光体涂尘寿命，使得CRT显示器可以往高亮度发展。

就CRT显示器而言，过去使用情境偏重于文字处理，显示器的亮度如果过大，在高解析度下，字体往往会发虚，然而随着显示器在网络及多媒体上的普及应用，单一亮度的使用情境，已经无法满足消费者的需求。显示器必须满足电脑及其他数字产品所提供的各项功能输出。显示器的发展已经由参数竞争延伸到功能的竞争，感官娱乐享受的体验需求逐步引导市场。

对此，在6 月明基推出一系列拥有高亮度功能的显示器，首推三款高亮度功能的显示器-774P,774PT及781PT。

774P及774PT拥有110MHz带宽，0.25mm的点距, 高分辨率1280*1024@67Hz. 足以满足一般DIY使用者的需求.;781PT拥有高达176MHz的高带宽，，0.25mm的点距， 高分辨率达1600*1200@69Hz. 满足游戏玩家及电脑发烧友期待的大分辨率高刷新率，三款显示器除了通过MPRII等认证外，774PT与781PT更通过TCO99严格的认证，使得长时间使用者能得到 佳的保护。

在高亮度功能方面，明基提供”SmartEye”的热键，提供三种常用亮度模式的切换-Standard (标准)，Internet(网络),Video(录像).方便使用者在不同使用情境进行切换。在网络及录像模式下”SmartEye”的热键会处於启动状态，热键的切换中，OSD 菜单会弹出，能让使用者了解所处的高亮模式。

在标准模式下，显示器亮度适合常用文字编辑的操作，所强调的是字体的细腻与聚焦的精准；网络模式对使用者在上网浏览图文并存网站时，除了享有清晰的文字内容外，精彩图片的画质的在高亮度的模式下，显得更加亮丽。录像模式则提供看DVD,电视，玩游戏时所需的电视机亮度，呈现出鲜艳的动态画面。在此 高亮度“录像”模式下,亮度可达330cd/m2，同时OSD 亮度功能键在不同亮度模式下均可做上下修正，使得 高亮度可达340cd/m2。此外，三款显示器的OSD提供两种预设色温(9300K & 6500K )提供标准模式冷色调与暖色调，足以满足不同的需求。

此外,值的一提的是这三款显示器采用明基所坚持高阶显示器的“锐彩”技术，有效缩影像的转换时间，降低影像讯号的干扰，确保色彩的纯度，让影像更加艳丽更加饱和，对录像模式而言，完全可以达到电视机的效果。然而，在标准模式之下，“锐彩”技术加上动态聚焦切换回路,使得线条显得更加清晰细致,让Excel 表格黑线条画面下完全没有拖影的现象，能提供 佳的文字编辑画质。总体而言这三款高亮显示器，、无论在功能及参数，可以满足大多数消费者的需求 .
