但不久前出现以下故障现象：
显示器打开电源开关后，再按电源启动按钮， 电源指示灯亮，绿色，有图象显示，但一秒后电源指示灯转为暗红色，图象消失，显示器黑屏，只有电源指示灯暗红色。按其他调整按钮都没有任何反应。按电源启动按钮，关闭显示屏。然后再按电源启动按钮，重复出现上面的现象，反复进行上述操作多次后，显示器终于恢复正常显示，使用几个小时都没出现过异常。
但关机后，第二天再开机，又会重复以上的现象。直到两天前，不管怎样再按电源启动按钮， 指示灯就只亮暗红色，屏幕再没有任何显示。
我们知道，液晶显示器的基本构成只有四部分：1、电源电路 2、解码电路 3、高压发生电路 4、按键电路。
其工作原理是这样的：液晶是一种性能介于液体和晶体之间的有机高分子材料，它既有液体的流动性，又有晶体结构排列的有序性。液晶显示器每一个点在收到信号后直到下一个信号到来之前就一直保持那种色彩和亮度，但液晶本身不会发光，必须依赖背光灯亮度的调节使图像能够显现出来。液晶显示器工作时，背光灯发出的光线照射在液晶屏背后，把液晶收到信号后的色彩和光亮程度显现出来，使我们的眼睛能够感受到图象和色彩。整个过程就象一台皮影戏一样，我们才能欣赏到液晶显示器显示的文字和色彩斑斓的图象。正如皮影戏一样，如果背光源关闭了，没有光线，皮影道具就不能把自己的影子投射到布幕上，这时我们就会什么也看不到。
如果背光灯电路完好，而解码电路部分有问题，这时我们会看到液晶屏后面有明亮的白光发出，但却没有任何图文信息显现出来。背光灯高压发生电路问题或电源问题是液晶显示器黑屏故障的普遍问题，而高压发生电路的损坏又是背光电路故障中 常见的。
如果我们对黑屏后还没关断电源的液晶屏仔细观察，会看到液晶屏上有淡淡的图像显示，就象皮影戏没了光源，如果操纵节目的师傅们还在继续工作，我们借着舞台外面微弱的正投亮光的反射，还能依稀看到皮影的内容一样，这时也就可以判断背光灯相关电路出了问题，而电源和解码电路还在工作，只是没有背光源罢了。
按照上面思路的分析，我对这个显示器的维修，也就着眼在电源和升压电路上。

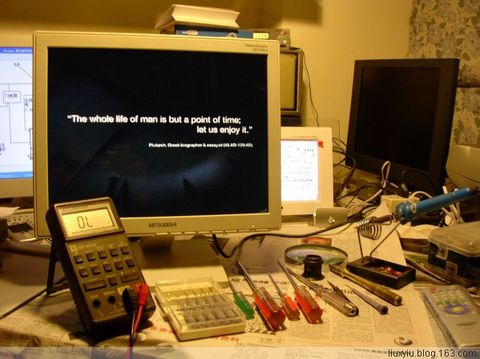

工具：数字万用表、钳子、十字螺丝起子、小号一字钟表起子，尖嘴镊子、20瓦电烙铁。
维修步骤：
一、 先去把你的双手用自来水洗一下(一定要在打开的水龙头下洗喔)，放掉你身上的静电。尤其在干燥的冬季，洗手可以防止人身上的高压静电将电路上的超大规模集成电路块击穿而损坏，造成液晶显示屏故障的扩大，增加不必要的经济损失。

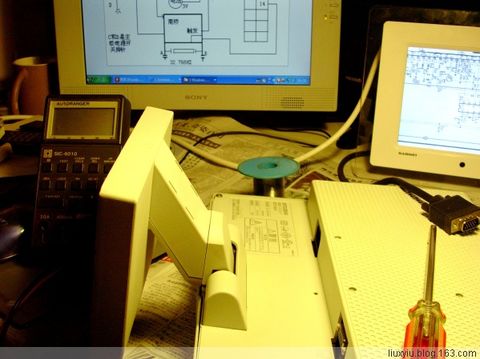

二、将显示屏正面平放在用报纸铺好的桌面上：

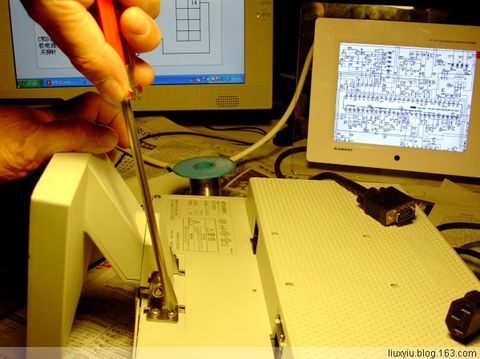

三、用十字螺丝起子先把屏幕支撑架卸下来（工四颗带弹簧垫圈的螺丝）：

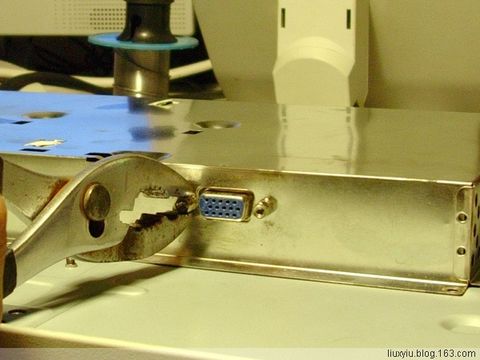

四、用钳子把15针视频输入插口的固定螺丝卸下来（两颗带固定螺帽的螺丝）。

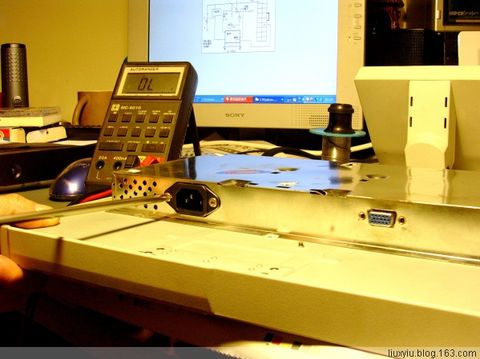

五、把电源插座的固定螺丝卸下来（两颗平头螺丝）。
然后用小一字螺丝起子小心撬开显示屏四边的扣子，将后盖拿开。

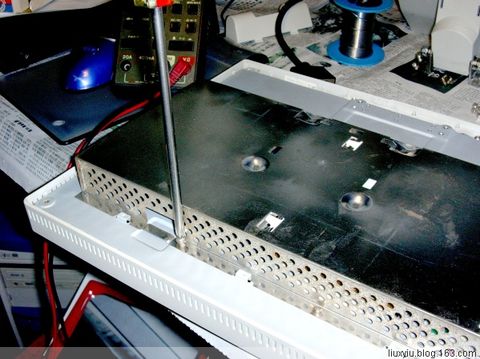

六、下图就是打开后盖的液晶显示器内部结构，首先见到一个屏蔽铁罩，是为了防止外界电磁干扰对液晶屏内部电路正常工作造成的破坏。其中的圆形孔是散热孔，用十字起子卸掉屏蔽罩的四颗固定螺丝，把屏蔽罩向下滑移，再向上抬起，即可取下屏蔽罩。

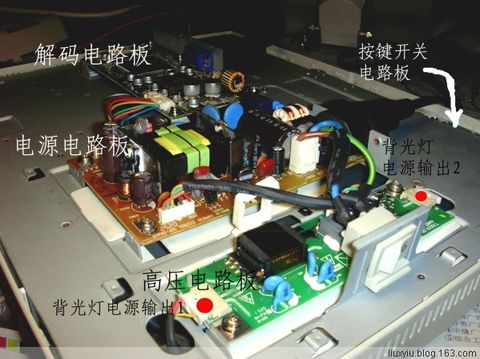

七、终于可以看到我们整天对着的液晶显示器的庐山真面目了，可以看到紧贴屏幕的地方有四块电路板：
上图是液晶显示器的高压电路板，用来产生液晶显示器背光灯管所需的二千伏特高压，其中的黑色方块就是高压线圈，因为高压线圈的线径很细，并且工作在高电压环境下，所以故障率 高，配件也较难买到。
注意： 液晶显示器通电后，千万不要用手触摸高压电路板的各个元件，
以防电击危险！
八、测量电源电路板的各级电压正常。
九、测量高压电路有振荡电压，有高压输出。
十、按照常规判断，各电路板均正常。
十一、把高压电路板电源输入、背光灯电源输出1、背光灯电源输出2的插头拔掉，松开固定螺丝，取出高压电路板，仔细观察印刷电路的焊接点，焊接点都是好好的。
十二、把电路板装回去，插好三个插头。
十三、把信号输入线插头插到信号插口，电源插头插到显示器的电源插座。
十四、打开电源开关，居然可以看到正常的显示画面。
十五、郁闷，怎么回事？居然这样就修好啦！？
十六、把显示器重新装好，再试，嘿，又没影了！
十七、更郁闷，到底咋啦？细想一下，还是认定高压电路板的问题。
十八、再把显示器拆开，接通电源，用起子的塑料把手去轻轻敲打高压电路板的三个插头接口，当敲到“背光灯电源输出1”插头时，屏幕闪亮了一下，又黑了，再轻敲又亮了。
十九、 啊！莫不是插头松动引致高压接触不良？干脆用起子塑料把手顶住“背光灯电源输出1”插头，果然，屏幕亮了。
