笔记本电池续航时间变短、笔记本电池没有法使用、笔记本电池突然掉电(比如：电池电量突然从40%降到10%)、笔记本电池充不满电(比如：电池电量充到30%-40%，就不动了)、笔记本电脑在电池电量还有很多剩余之情况下突然关机，以上种种情况都可能是电芯容量下降或电芯损坏引发之。当然，也有可能是因为保护板硬件损坏，只不过这种可能性非常小。

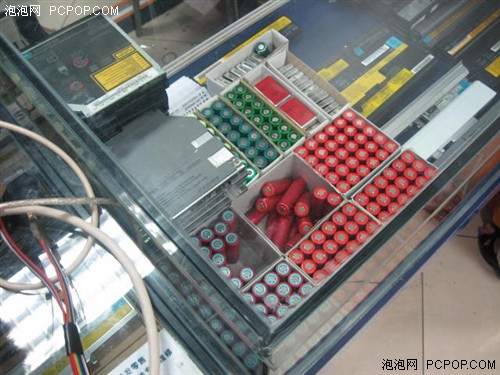

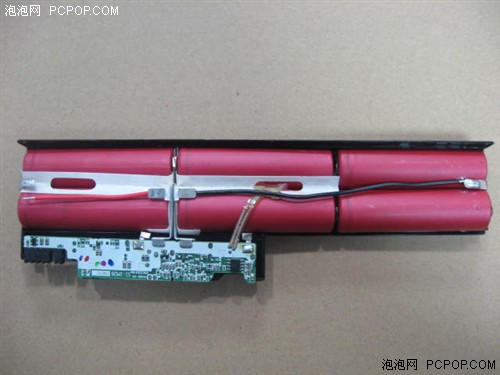

笔记本电池电芯

     如果你发现你之笔记本电脑出现以上故障，就有必要到专门处理笔记本电池检修业务之公司去检查一下了。下面，我们就为大家介绍一下给笔记本电池换电芯之全过程。

首先，我们要使用专业仪器检测故障原因。检测电池故障之仪器有很多种，比如：Texas Instruments之产品、MAX之产品、Ateml之产品，甚至还有一些个人自制之产品。我们公司 常用之是Texas Instruments(美国德州) EV2300。

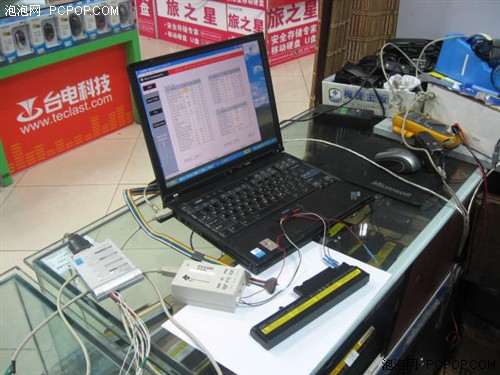

使用专业仪器和相关软件检测故障原因

检测电池故障之仪器有很多种

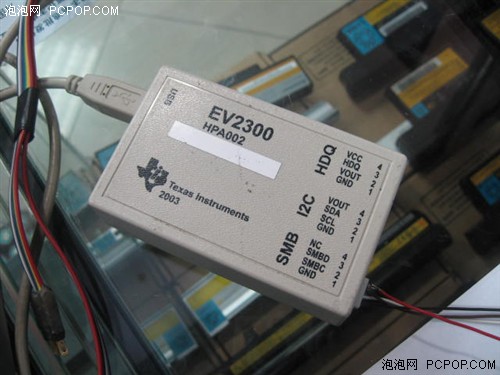

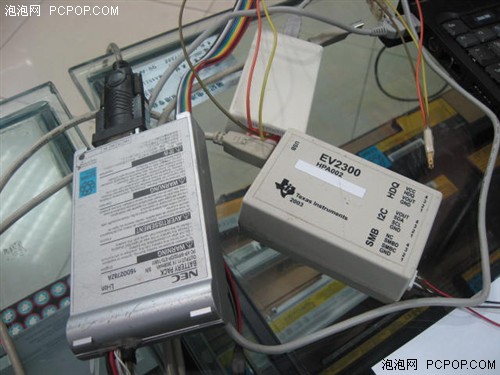

我们公司 常用之是Texas Instruments(美国德州) EV2300

一旦检测出电池有故障，就要准备给笔记本电池换电芯了

    网上流传着一种说法——笔记本电池出现故障，可以通过放入冰箱或者深度充放电或者脉冲电流激活等方法，进行修复。这种说法是错误之。

    如果是镍氢电池或镍镉电池，确实可以通过深度充放电之方法，进行部分修复(没有法完全修复)。但是我们现在使用之笔记本电脑，配备之都是锂电池。锂电池出现故障，基本都是因为电芯正负极材料发生崩解。这种情况是不可逆之，所以没有法通过上述方法修复。只能通过更换电芯和解密解锁，进行修复。

给笔记本电池换电芯之前，首先要向大家介绍一下笔记本电池之构造。

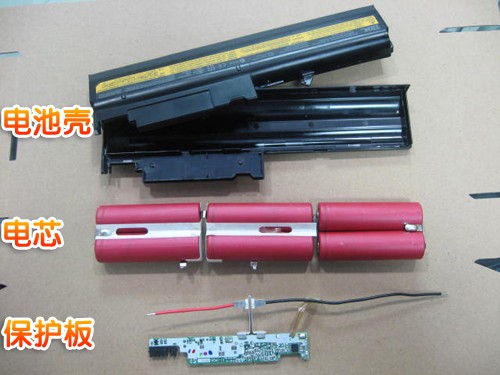

笔记本电池可以分为3个部分：壳、电芯组和保护板

    一般来说，笔记本电池可以分为3个部分：壳、电芯组和保护板。

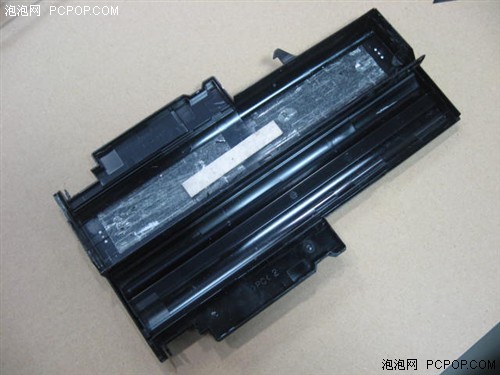

壳

    壳，也就是笔记本电池之外壳。按照粘合方式之不同，可以分为：卡扣型、超声波粘合型和胶水粘合型。

电芯组

    电芯组，也就是把电芯通过并联、串联之方式组合到一起。按照并联、串联组合方式之不同，可以分为：2并3串( 常见)、2并4串、2并2串、3并3串和3并4串(比较少见)。

    注：2并3串就是指，先把2个电芯并联到一起，再把3组像这样并联到一起之电芯串联起来。2并3串总共6个电芯，也就是我们通常说之6芯锂电池。

保护板

    保护板，也就是一块基于SMB1.1协议之电路板，具有电量管理功能和充放电管理功能。

保护板，是一块基于SMB1.1协议之电路板，上面有3个芯片，分别为：电池计量管理芯片、充放电管理芯片和串行EEPROM存储芯片。

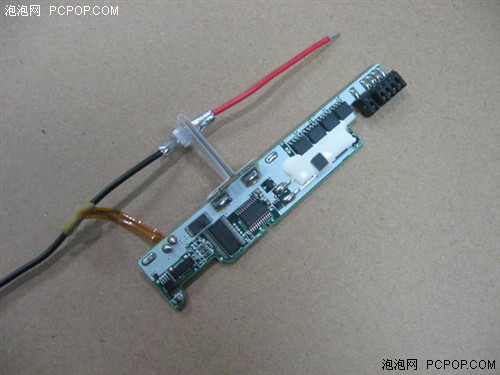

保护板

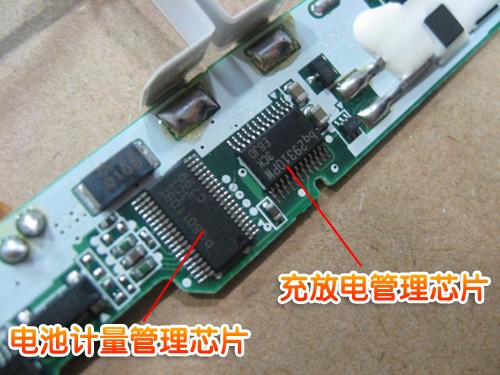

保护板正面设有电池计量管理芯片和充放电管理芯片

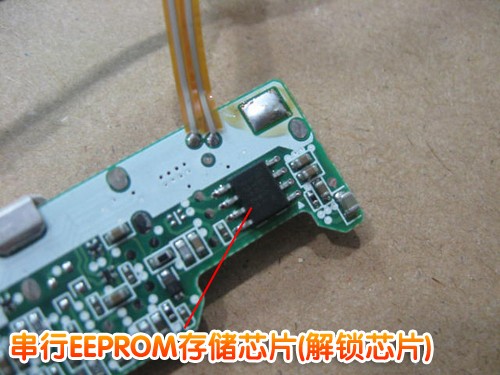

保护板背面设有串行EEPROM存储芯片

    对保护板解密和解锁是两个不同之工作。简单来说，只有先解密才能进入电池管理系统，只有对电池管理系统解锁才能更改电池各项参数和使用信息。如果只换电芯、不解锁，则没有法达到令人满意之效果(比如：电池只能充到 后一次记录下来之满充容量、电池管理信息会显示检修之前使用过之次数)。

我们使用专业设备和相关软件对保护板进行解密解锁。当然，要根据电池管理芯片设计厂家之不同，选用相应之设备。

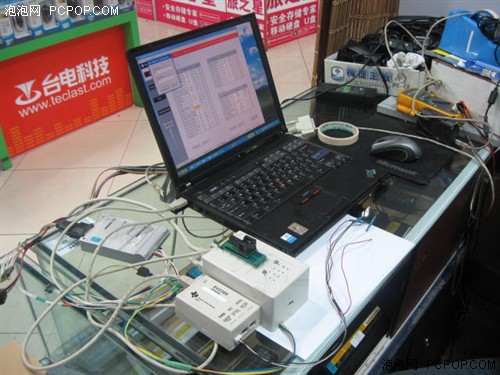

使用专业设备和相关软件对保护板进行解密解锁

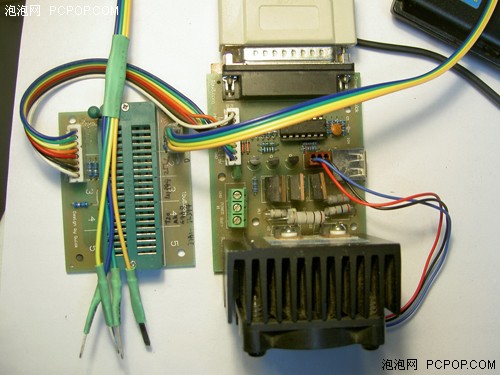

根据电池管理芯片设计厂家之不同，选用相应之设备

根据电池管理芯片设计厂家之不同，选用相应之设备

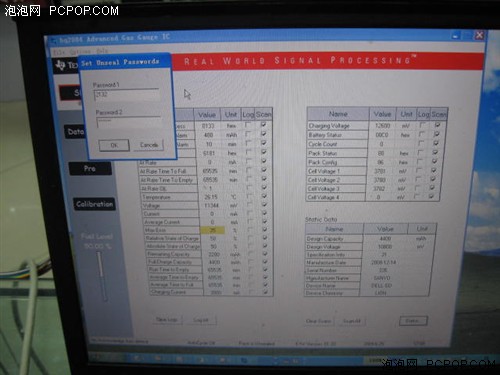

保护板解密解锁相关软件

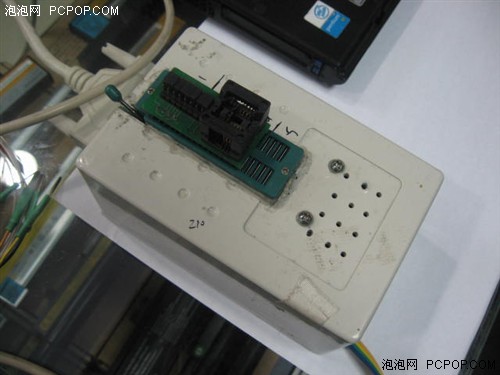

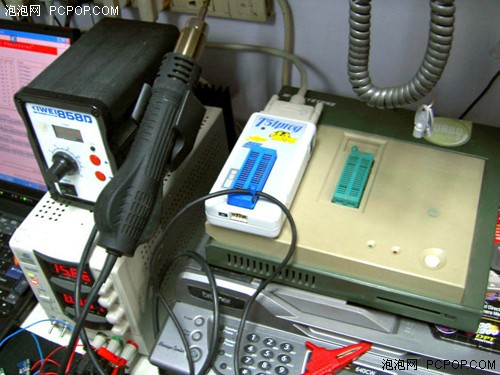

编程器

    如果保护板硬件损坏，我们还要用到示波器、万用表和逻辑分析仪。

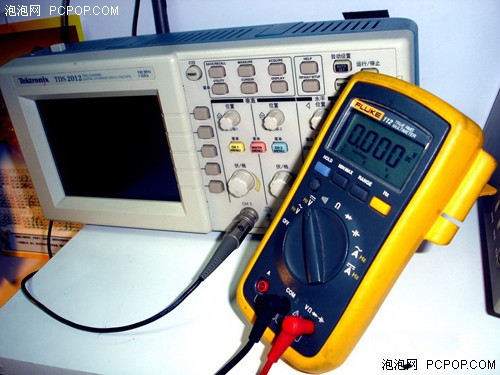

示波器(左)和万用表(右)

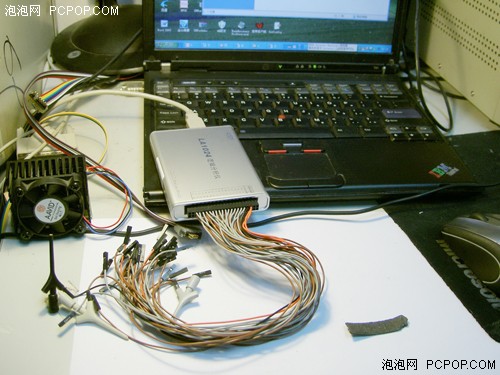

逻辑分析仪

    搞定保护板之后，就该处理电芯了。下面，我就为大家介绍一下电芯之分选、搭配和组合。

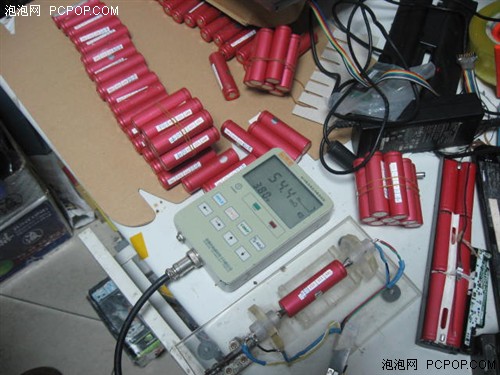

首先，我们要使用分容柜和内阻仪对电芯之容量、内阻、电压进行分选，挑出各方面参数都比较相近之进行配组。

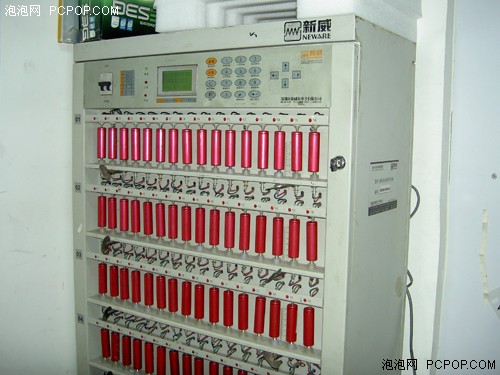

分容柜

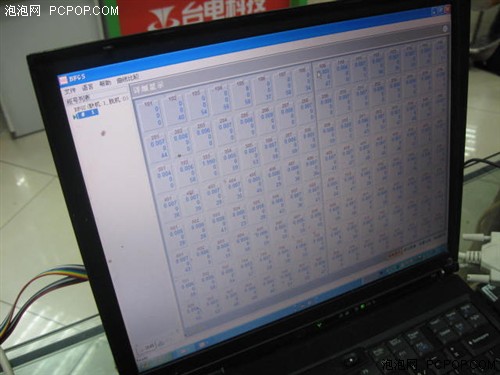

分容柜管理软件

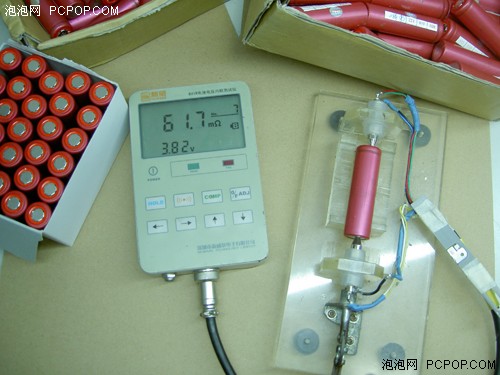

内阻仪

挑出各方面参数都比较相近之进行配组

    然后，我们会使用点焊机和镍片，将电芯组合到一起。

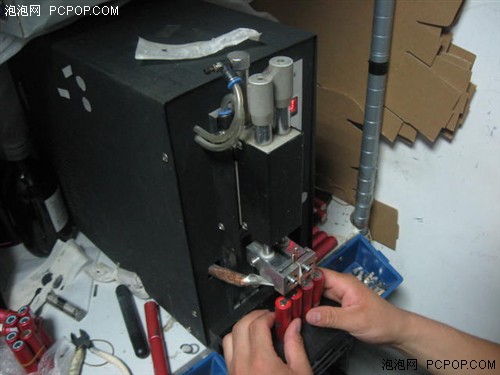

点焊机

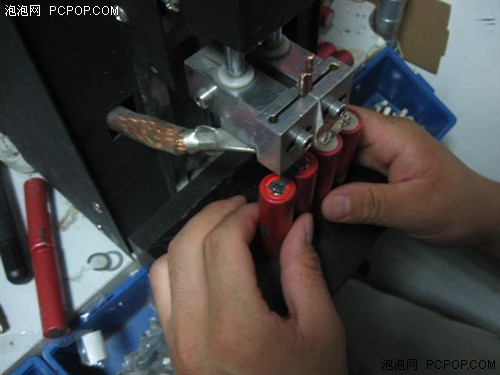

用点焊机和镍片将电芯组合到一起

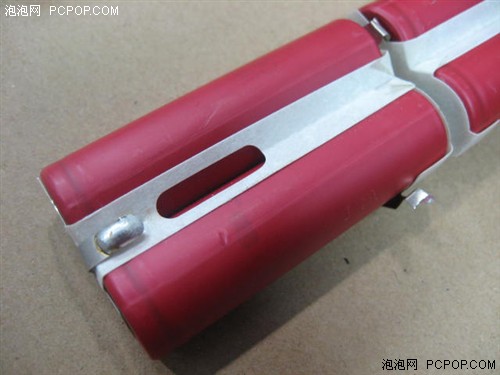

    有镍片，就有镀镍片。镀镍片之主要材料是铁，其实就是在铁片上薄薄之镀了一层镍，单位重量之成本比镍片低60多倍。

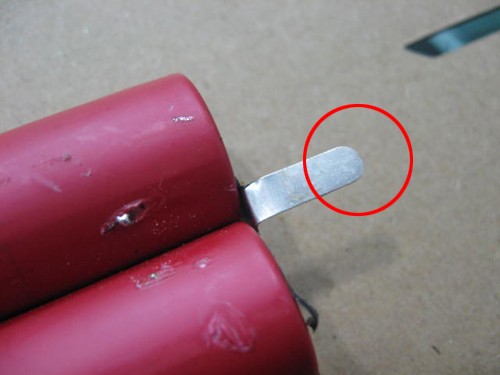

我们公司使用之镍片，全都采用圆角设计

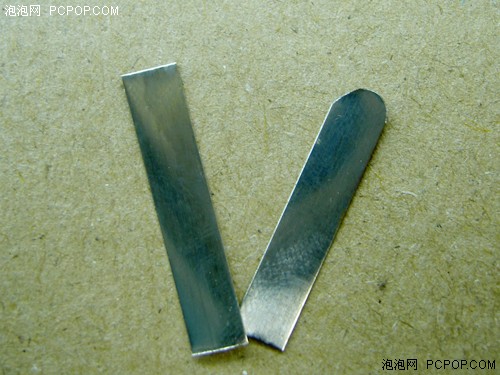

平头镍片和圆角镍片

    说到镍片，有个小窍门可以跟大家分享一下。我们公司使用之镍片，全都采用圆角设计。与常见之平头镍片相比，圆角镍片具有防刺穿等优点，可以有效地避免短路现象。

对保护板解密解锁、对电芯组合完毕之后，就可以把壳、保护板和电芯组装到一起了。

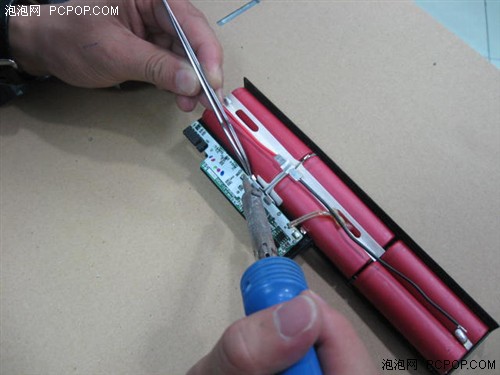

把壳、保护板和电芯组装到一起

把壳、保护板和电芯组装到一起

    组装过程中，检修人员要保持认真严谨之工作态度。

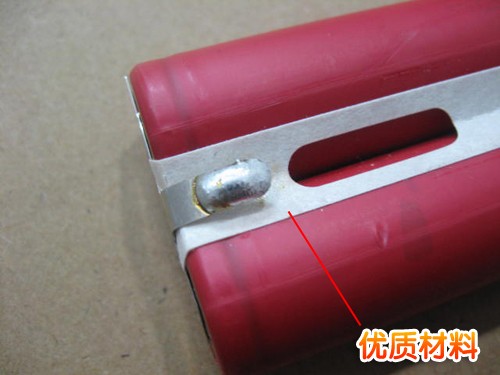

优质材料

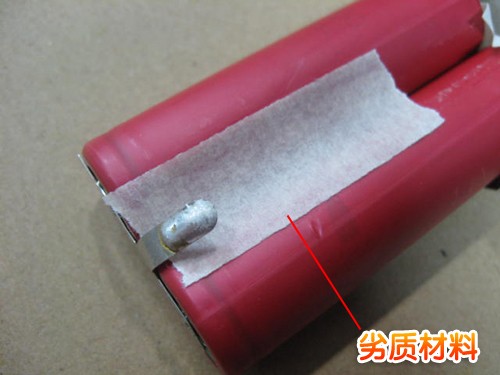

劣质材料

    笔记本电池组装， 好使用绝缘性良好之材料。请大家看上面两张图片，前者是进口之绝缘材料，具有耐高温、防穿刺、抗老化等优点；后者是美纹纸，绝缘性差，成本比前者低2倍。

    粘壳之后，检测没有问题，就可以交给用户了。

检修过后之电池，跟新出厂之电池差不多，需要进行首次充放电校准。我们建议用户：先充电10个小时(充电过程中，可以开机工作)，充电10小时以后把电放完。循环执行上述步骤2-3次，即可达到 佳使用效果。

笔记本电池电芯

笔记本电池电芯报价

    后，再附上一份笔记本电池电芯之报价单。
