保险电阻及其识别与代换
保险电阻又称安全电阻或熔断电阻，具有电阻和保险熔丝的双重作用。在正常情况下，保险电阻具有普通电阻降压、分压、耦台、匹配等多种功能和同样的电气特性，一旦电路出现异常，如发生短路或过载，流过保险电阻的电流会大大增加。当过流使其表面温度达到500～600℃时，电阻便会剥落而熔断，从而保护电路中其它的元件免遭损坏，并防止故障的扩大。
一、保险电阻的种类

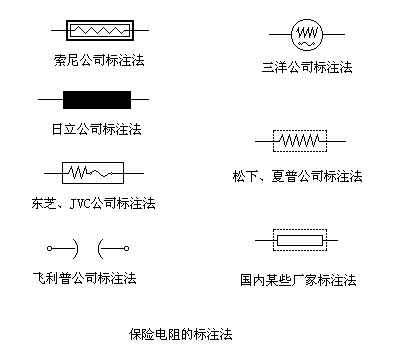

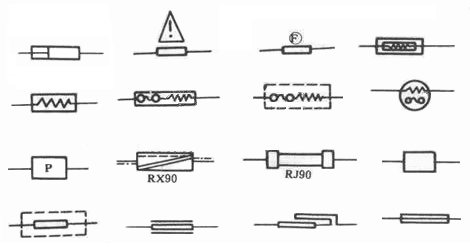

保险电阻种类很多，其常用符号及外形见下图。
从工作方式的不同划分，保险电阻有不可复式和可复式两种。
不可复式保险电阻外形和普通金属膜电阻极为相似。当过载引起温度上升并达到某一温度时，涂有熔断料的异电膜层或绕组线匝就自动熔断使电路断开。不可复式保险电阻在线路板上，应悬空5～10mm安装，一旦熔断，应先查找故障原因，排除后再换上同样的保险电阻。以确保电子电器的正常工作。不可复式的国产化产品，型号为RJ90。其功率为0．25～3W，阻值为0．2Ω～20kΩ，当超过额定功率9～25倍时．可在60秒到1秒内熔断。
可复式保险电阻是将普通电阻与低熔点金属串接后密封在一个外壳中，呈圆柱型。其电阻体的一端采用低熔点焊料焊接一根弹性金属片或金属丝。一旦过热时，焊点首先熔化，弹性金属片或金属丝便与电阻器断开。这种保险电阻熔断后，可以修复使用。可复式的国产化产品为RX90。其功率为3～12W，阻值为lΩ～5．1kΩ，熔断时间从几十秒到几百秒之间。
现在的电子电器中，大多采用不可复式保险电阻，下面重点谈谈其有关知识。
不可复式保险电阻有线绕型、碳膜型、金属膜型、氧化膜型和化学淀积膜型。其中线绕型保险电阻阻值较低，适用于大电流情况下工作。四种膜式保险电阻是不可复式的主导产品，基体为低熔点硼铅硅酸盐，并含有少量的钾、钠离子，形成较为松弛的结构。它受热后整体极易失效，达到安全、保护作用。表1是膜式熔断电阻器的主要技术指标。
表1膜式保险电阻的主要技术指标
熔断特性是保险电阻的 重要指标，是指电路的实际功耗为额定功率数倍时，连续负荷运行一定时间后，在规定的环境温度范围内保证电阻熔断。
保险电阻广泛应用于电视机、音响、录象机、微机显示器中。微机显示器的保险电阻以低阻值(几欧姆到几十欧姆)、小容量(1／8～1w)居多，常用于行扫描产生的低压、中压的电源电路。保险电阻在电视中主要用作对重要元、器件进行保护，应用 多的是对显象管灯丝作保护。在大屏幕彩电中，多还用来保护集成电路、功率较大的晶体管以及电源输出、行输出电路。
二、保险电阻的识别
保险电阻参数常用色环表示，有的用四色环、有的用一色环。四色环保险电阻的识别与普通色环标志规律相同。一色环保险电阻，在福日、金星和日立彩电中较常见，具体参数如下：
(1)RN 1／4w、色环为黑色
阻值10Ω，当8．5V直流电压加在其上时，1分钟之内阻值增大为初始值的50倍以上。
(2)RN 1／4w、色环为红色
阻值2．2Ω，当3．5A电流通过时，2秒内电阻值增大为初始值的50倍以上。
(3)RN 1／4w、色环为白色
当有2．8A交流电流通过时，10秒内阻值增大为初始值的400倍以上。
三、保险电阻的检测
维修践作中，如看到保险电阻表面发黑或焦化，说明其负载过重，通过的电流已超过额定值很多倍。如果保险电阻表面无任何痕迹而开路，说明流过的电流刚好等于或稍大于额定熔断值。用万用表电阻挡检测保险电阻是否开路，应断电和泄放滤波电容上的电荷，且将保险电阻从印刷板上焊开一脚，否则测量结果可能不准。特别强调，在实际维修中，也可能遇到保险电阻短路的现象。
四、保险电阻的代换
一旦发现保险电阻烧坏，应先查明烧保险电阻的原固，绝不允许盲目更换，更不能用普通电阻代换。如果无相同规格的保险电阻，可按以下方法进行应急代换。
1．用电阻和保险丝串联起来代用
将一个电阻和一根保险丝(或保险管)串联起来代用，电阻的阻值、功率与保险电阻的规格。例如原保险电阻的规格为10Ω、25W，则电阻可选用10Ω／2W的，保险丝的额定电流I由公式
I平方R=56％P
其中R为电阻值(Ω)，P为额定功率(w)。此例可得出额定电流应为0．3A。
2．直接用保险丝代用
一些阻值较小的保险电阻损坏后，可直接用保险丝代用。这种方法适合于1Ω以下的保险电阻，保险丝的熔断电流值可按上述公式由原保险电阻算出。
3．小电珠代用
小电珠有一定阻值，当电流增大到一定值时，其灯丝就会发光或烧断，根据这一特点，可有效地代替保险电阻。常用手电筒小电珠的冷态电阻为十几欧姆到几十欧姆，额定电流为几百毫安。检修时可据实际情况而定。
|
