74HC04六反相器

74HC04低电压高速六非门,由高性能硅绝缘栅CMOS组成.逻辑兼容CD4069,MC14069

有三种基本封装,PDIP-14:塑料双列14脚直插式封装,SOIC-14:塑料双列14脚小型贴片封装,TSSOP-14:塑料双列14脚超小型贴片封装.

电源电压适应范围为2-6V,极限值为7V,14脚为电源,7脚接地.在5V电源电压下,每个非门可输出大20mA的电流.常用于反相、简单整形、脉冲振荡等电路。

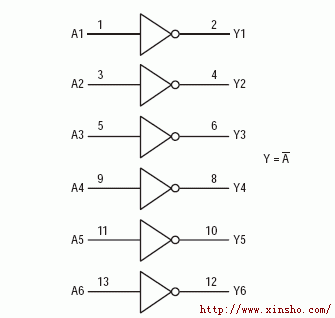

下面是引出脚逻辑图,当输入为高电平时,输出就为低电平,反之则相反.

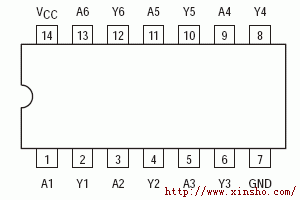

引脚图

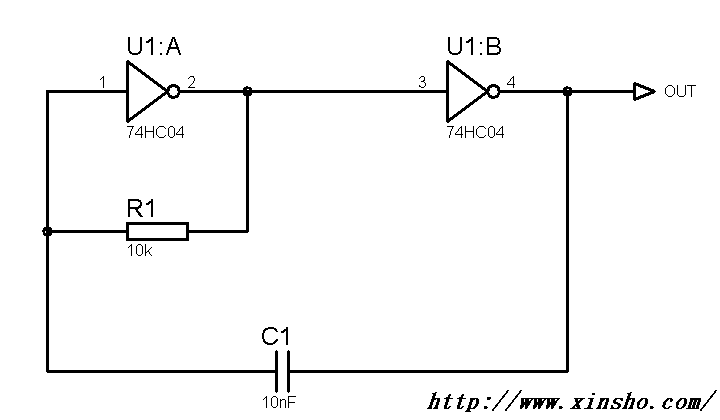

下面是基本的阻容脉冲振荡器,R1给U1A提供反馈电压,使U1A开始工作在线性放大区,经两级反向放大后由C1提供正反馈形成自激振荡.此种电路输出的波形高低电平不对称.电阻可选择几千欧至兆欧级,跟频率有直接关系.后面的X1也可换成与C1一样的电容，但此时频率由阻容元件决定。振荡频率大约为1/RC*0.6

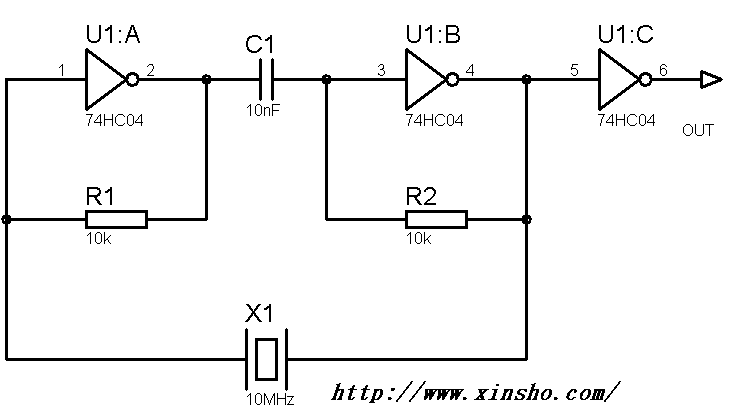

下图为石英晶体振荡器电路,由两级对称反向放大器组成.电阻可选择几千欧至兆欧级.电阻电容对频率影响不大
