网线水晶头接法（附图说明）

　工具:
驳线钳(用于接驳水晶头)（必备）
水晶头接法:
关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B)

1->橙白
2->橙
3->绿白
4->蓝
5->蓝白
6->绿
7->棕白
8->棕
而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！
javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012627362.gif>
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

　　网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有大的LAN市场，高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；
标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

　　在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

　　100BASE-T4 RJ-45对双绞线的规定如下：

　　1、2用于发送，3、6用于接收，4、5，7、8是双向线。

　　1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

　
　　下面介绍几种应用环境下双绞线的制作方法。

　　MDI表示此口是级连口，而MDI-X时表示此口是普通口。

　　1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。

　　2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

　　同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。

　　后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。
javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012627900.gif>
双绞网络线接法详解

一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。

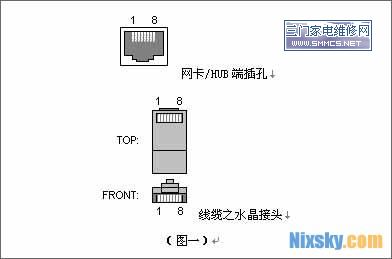

双绞线接头(RJ45)针脚号码定义

javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012628147.jpg>
10M双绞线接头的标准接法
线材要求CAT-3(3类线).

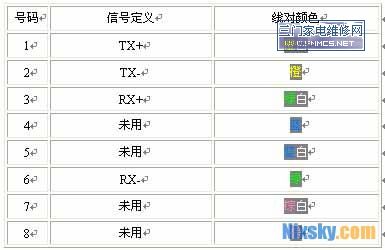

javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012628328.jpg>
100M双绞线接头的标准接法
线材要求CAT-5(5类线)，接头接法与10M完全兼容。javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012628878.jpg>

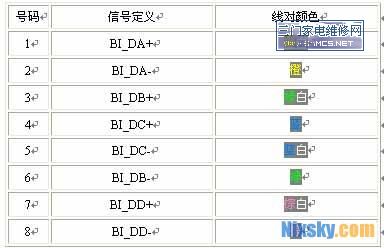

1000M双绞线接头的标准接法
线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增强线。
javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012629350.jpg>
各类双绞线的标准接法总结
　　综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是终接头的接法都是同一的，如下图所示：

javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012629213.jpg>
双绞线的标准接法的由来javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012629379.jpg>
如图三所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。

　　所以说我们平时制作网络线时，如果不按标准制作，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而使信号传送出错率增加，终导致网络性能下降。

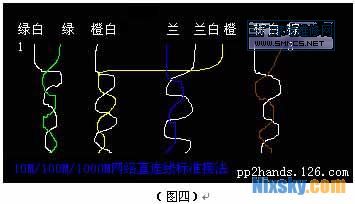

　　事实上我们本文所用的网线接法是EIA/TIA 568B标准，还有一个EIA/TIA 568A的标准，它只不过是将图中的橙线对与绿线对交换了一下位置（也就是绿白-1，绿-2，橙白-3，兰-4，兰白-5，橙-6，棕白-7，棕-8），线缆接头之布局仍然是对称的。
javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012630546.jpg>
　比对上图与标准接法图，可以发现二者其实只是交换了绿线对与橙线对，细心的人会发现它刚好就是EIA/TIA 568A标准，所以说，直连双绞线的制作的标准接法，就是一头按EIA/TIA 568A，另一头按EIA/TIA 568B接法接线就行了。两头都符合国际标准，这就是按标准做线的好处。
3类、5类、超5类线有什么不同

　　首先说说，为什么要用双绞线而不是平行线呢? 平行线不是更容易生产吗？

　　这是因为网络线上通过的是>10MHz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用（信号相位被滞后），由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。

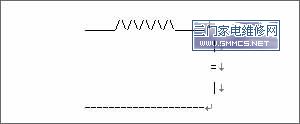

　　但是如果我们将该平行线对双绞，就会在线对形成电容的同时形成一个串联的电感，草图如下：
javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012630165.jpg>
　由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。

　　由此我们就可以知道，市面上3类、5类、超5类线虽然从外观上看基本类似，其内部肯定有以下几方面区别：一是信号线的绝缘材料不同，线越好，它的介电常数就应该越小，从而使形成的电容越小，二是线对的绕度可能不同（根据绝缘材料介电常数确定）。

　　还有一点就是越软的线品质越好，这有二方面的原因，一是表明该线的导线含铜量很高（因为纯铜很软），它的直流损耗就会很小，另一面表明该导线可能是多股线而不是单股线，因为多股线对高频信号传递能力强一些。这与另外一种物理现象有关（好象叫集肤效应）。
HUB上的级连口的妙用

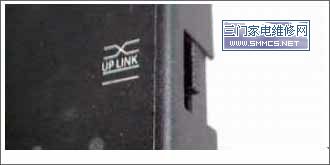

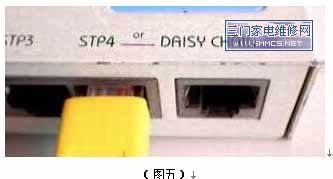

　　通常HUB上都会留一个口用于HUB之间的级连，也就是将许多HUB连在一起用，为了在不级连时充分利用硬件资源，该接口一般与其旁边一个普通网卡接口是相通的（图五）。另外一种情形是设置一个拨动开关用来改变后一个网口的功能（图六），那么作为级连用的网口到底有什么不同呢？
javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012630659.jpg>
事实上非常简单，级连的网口就是一个标准的双机直连接口，也就是1与3、2与6交叉，想不到吧。

　　那么我们知道这个事实，就可以：

　　1、图五情形时，在HUB没电的时候也可以用二条普通网线连接二台电脑，只需将一条网线插在级连口，另一个接它旁边的接口就行。

　　2、对没有级连口的HUB，我们可以通过一条双机直连线将它与别的HUB级连起来（各插任意一个普通网口即可）。

　　3、将双机直连线插入HUB之级连口，可以象普通网线一样插其它HUB网口一样连网（1与3、2与6交叉二次，又变回去了嘛），这样你出门只需带一条双机直连线即可，直连与插HUB二不误，上门服务人员特有用。

注意：因为本人只是先转载朋友的资料，还没有亲身体验过，所以有人说，

在EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；
标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
所以有可能排序有错,应把它们调换就对了。

javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-9/200992012631470.jpg>
