彩电常用CPU主要引脚功能表

待机控制
电源电压
时钟振荡
复位
音量控制
亮度控制
对比度控制
伴音静噪

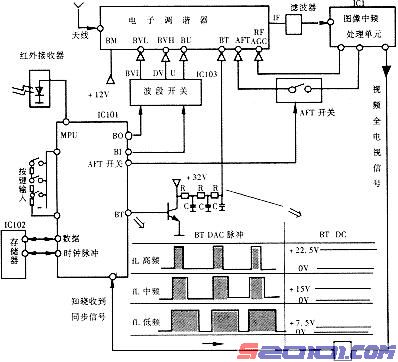

调谐电压
场同步脉冲
行同步脉冲
复合同步脉冲
AFT输入
遥控输入
红字符输出
绿字符输出
蓝字符输出
AV/TV控制
时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线
http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线
画中画输入
画中画输出
地
M491
26
9
7 8
9
15

5

17
11

1 32
M494B1
38
39
25 26

34
31
28

27

37
35

22
M37100M8-581
25
1
28 29
27
2

3
6
58
59
7
20
24
61
62
62

22
23
26 32
M37102M8
58
64
30 31
29
55
8
7
15
6
62
63
16
4
3
61
60
59
35 36
33
34
23
24
27 32
M50124SA
10
21
2 3
23
41
40

16
42

9
38

22
M50161-554SP

23
24 25
26
19

20

9

14

15 29
M50163-150SP
31
21
2 3
23
41
40

9
42

10

16

1
M50430-581SP

1
9 10
6
27

28
18

16
M50431-101SP
27
42
1 2
36
28
29

14
13

7，8
35

6

22
23M50431-513SP
27
42
1 2
36
28
29

37
13

12
10，11
35

34

22 23
M50432-551SP
30
42
33 34
16
14
12

14
5

31
35
15

20

21
M50433-531SP
16
1
33 34
11
27

15
2
9
10

26
12
3
4
5
13

21 22
M50435-893FP
14
1
33 34
11
27

26
2
9
10

41
12
3
4

15 16

21 22
M50453-101SP
27
42
1 2
36
28
29

13

12

7，8
35

6

22 23
M50436-560SP
9
52
28 29
27
2
4

10
1
50
51
36
8
5
47
46
45
14

25 26
M50436-582SP
6
52
28 29
27

41
1
50
51
36
35
5
47
46
45
37 38

26
M50436-683SP
6
52
28 29
27
3

41
1
50
51
36
35
5
47
46
45
3738

26
M50436-5
6
52
28 29
27
4
3

39
1
50
51
36
35
5
47
46
45
37

25 26

常用 CPU 主要引脚功能表

第 2 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
M50436-688SP	6	52	28 29	27	3			39	1	50	51	36	35	5	47	46	45	37					25 26
M50436-602SP	10	52	28 29	27	2	4		22	1	50	51	36	35	5	47	46	45	11 12					25 26
M34300N4-011SP	30	42	34 35	7	10	12	13	32	20	38	39	9	8	14	4	3	2	36					19 21
M34300N4-012SP	30	42	34 35	7	10	12	13	32	20	38	39	9	8	14	4	3	2	36					19 21
M34300N4-551SP	1	42	34 35	7	10	11		23	20	38	39		22	14	2	3	4	32
M34300N4-657P	1	42	34 35	7	10	11	12	5	20	38	39	9	8	14	4	3	2	36	37				21
M37103M4-655SP	42	1	28 29	27	2	38	39			58	59	21	20	24	61	62	63	55 56					26 32
M34300N4-555SP	30	42	34 35	7	10	11	12	22	20	39	38	9	8	14	4	3	2	36	37				19 20
M34300N4-584SP	33	42	34 35	7	13	12		37	20	38	39	9	8	14				30					21
M34300N4-585SP	33	42	34 35	7	13	12	10	37	20	38	39	9	8					5					19 21
M34300N4-587SP	33	42	34 35	7	13	12	10	37	20	38	39	9	8	14				5					15 21
M34300N4-624SP	17	42	34 35	7	10	12	13	4	20	38	39	6	8	14		2		5					19 21
M34300N4-628SP	17	42	34 35	7	10	12	13	4	20	38	39	6	8	14		2		5					19 21
M34300N4-721SP	17	42	34 35	7	10	12	13	4	20	38	39	6	8	14		2		5					19 21
M37210M3-508SP	21	27	24 25	30	3	5	7	36	14	2	1	18	11	16	52	51		19					23 26

常用 CPU 主要引脚功能表

第 3 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
CH05002	41	42	31 32	33	2	3	5		1	27	26	34	9	35	22	23	24	11	39	40			21
CHT0406	7	12	10 11	17				2	8	20	21	33	14	34	22	26	24	37	30	29			9 15
CHT0803	41	42	31 32	33				10	2	27	25			35	22	23	24		39	40			1
CHT0807	7	42	31 32	33				4	2	27	26			35	22	23	24		37	38			1
CHT0808	41	42	31 32	33				37	2	27	26			33	22	23	24	5 7	39	40			1
CKP100S	17	34	31 32	33	2	4	5		1	27	26	38	11	36	24	23	22	18 19	39	40			13
CKP1004S	20	42	31 32	33	2			17	2	27	26	36	15	55	22	23	24		11	12			1
CKP1101S	38	34	31 32	33		6	5		1	27	26	16	11	36	24	23		35 37	41	42			13
CKP1103S	38	34	28 29	33		6	5	20	1	27	26		11	36	24	23	22	35	41	42			13
CTV222S.PRC1	41	42	31 32	33	2	3	5		1	27	26	34	9	35	22	23	24	11 12	39	40			21
CX519004P	10	21	2 3	23	41	40		15	42				37	38									1 22
CX85116B-621S		64	34 35	36				11	38		25	28		26	51	50	49						31 62
62CX513-512P		1	9 10	6				29	18				30										16 17
CX522-054	2	41	22 23	24				1			19	26	29	12									21
CX523-110P	17	21	2 3	36	41		40		42			16	37										1
CXP80420-134S	37	64	34 35	36		52		15	38		28		42	44	51	50	49		55	53			32 62
CXP80420-139S	37	64	34 35	36	5 6			15	38	48	47	28	41	44	51	50	49	13	55	53	14		32 62
CXP80424-165S	37	64	34 35	36	9 10			15	41			28	41	44	51	50	49		3	4	13		32 62
CXP85332-512	37		34 35	36				12		2	1		41		47	48	49		57	53	44		43 57
PCA84C440/401	41	42	31 32	33	2	3	5		1	27	26	29	9	35	22	23	24	12					21

常用 CPU 主要引脚功能表

第 4 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
PCA84C640/019	41	42	31 32	33	2	3	5	34	1	27	26	29	9	35	22	23	24	12					21
PCA84C841/177	41	42	31 32	33	2	3	5		1	27	26	34	9	35	22	23	24	11 12	39	40			21
PCF84C644	19	42	31 32	33	2	6	3	36	1	27	26	34	9	35	22	23	24	10	39	40			21
P87C766	41	42	31 32	33				38		27	26	16	9	37	24	23	22		39	40			29
IX0237CE	20	14	12 13	4	17		16							3									2
IX0411CEN	15	21	2 3	23	41		40		42		16		13	38				33					1
IX0442CE	14	30	24 25	26	19				20				16	21				5					15
IX0605CE		1	9 10	6				27	18				28										16
IX0933CE	16	1	33 34	11	27				2	9	10		25	12	3	4	5	18					21
IX0981CE	7	42	40 41	1	36			35	33	28	29	9	5	8	27	26	25	32					21
IX1194CE	7	42	40 41	1	36			35	33	28	29	9	39	8	27	26	25	37 38					21
IX1830CE	58	64	30 31	29	7	10	8	20	6	62	63	3	4	5	61	60	59	47					27
IX2321CE	32	27	24 25	30	8	5	3	9	14	17		11	15	16	52	51	50	13					26
IX2372CE	46	64	30 31	29				15	6	62	63	3	4	5	61	60	59		21	22			32
IX2504CE	22	27	24 25	30				3	14						52	51	50	4 44	42	43			26
LC863316A	7	12	10 11	17	5			39	8	20	21		14	34	22	23	24	37	30	29			9
LC864512A-5C77	7	12	10 11	17	39	23	32		8	25	26	43	13	44	27	28	29	34 35	3	2			22

常用 CPU 主要引脚功能表

第 5 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
LC864516AN	7	12	10 11	17	39	23	31		8	25	26		13	44	27	28	29	40	3	2			22
LC864525A	7	12	10 11	17	39	23	32		8	25	26	43	13	44	27	28	29	34 35	3	2			9
LC864916A	7	12	10 11	16	26	28	29		8	19	20	33	18	34	21	22	23	37 38	3	2			9
SAA1293	5	2	1 6	4	34	10	11		13				35	12
SC430402CFC		14	57 59	71				15						11					50	49			17
ST63156	2	40	25 26	24	39	36	38		33	14	13	27	15	34	30	31							20
ST6367B1/FEJ	37	42	31 32	33	5	3	4		34	27	26	38	9	35	22	23	24	36					21
ST6378B4/FR1	37	42	31 32	33	5	3		38	34	27	26	38	9	35	22	23	24	36	41	40			21
CH04001-5B41	8	13 40	11 12	16	36	34	33	31	39	26	25	43	17	44	21	22	23	37	3	2			10
CH04001-5553	8	13 40	11 12	16	36	34	33		39	26	25	43	17	44	21	22	23	37					10
CH04001-5C25	8	13 40	11 12	16	36	34	33	31	39	26	25	43	17	44	21	22	23	37	3	2			10
CH0403-5H61	7	12 21	10 11	17	39	23	32		8	25	26	43	13	44	27	28	29		3	2			9 22
CH04801-5F43	7	12 21	10 11	17	39	23	32		8	25	26	43	13	44	27	28	29	34 35	3	2			9
CH05001	41	42	31 32	33	2	3	5		1	27	26	34	9	35	22	23	24	11 12	39	40			21
CTV591S.GW3	41	42	31 32	33				15		27	26	8	9	37	24	23	22		39	40			21
CXP80424-146	37	64	34 35	36				15	38	48	47	28	41	44	51	50	49		53	55			32
CXP85332-108	37	63 64	34 35	36				12		2	1	7	41	26	47	48	49						32 43

常用 CPU 主要引脚功能表

第 6 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
LA86C3348A	7	12	10 11	17				39	8	20	21	33	14	34	22	23	24	37	28 30	27 29			9 36
LC863320A	7	12	10 11	17	5			39	8	20	21		14	34	22	23	24	37	30	29			9
LC863324	7	12	10 11	17	8				8	20	21		14	34	22	23	24	37					9
LC863328A-5T45	7	12	10 11	17	5			39	8	20	21	33	14	34	22	23	24	37	30	29			9
LC863348A	7	12	10 11	17	5			39	8	20	21	33	14	34	22	23	24	37	28 30	27 29			9
LC864012L-5711	8	13	11 12	16	36	34	33		39	26	25	43	17	44	21	22	23		37				10
LC864512V-5D18	7	12 21	10 11	17		23	32	35	8	25	26		13	44	27	28	29	34 40	3	2	31		9 22
MN181768	21	29	40 41	34	14			25	33	35	27	13	2	1	32	31	30		38	37			12 42
MN1874876TSH	33	22	62 63	54	16			13		55	39	7	10 11	1	44	43	42	9	29 31	28 30			27
TMS73C167	10	54	43 44	45	4			17	1	38	37	29	19	47	33	34	35	11	52	51			27
TMP47C834N-R122	8	42	31 32	33				10	1	27	26	36	9	35		24	11						30
TMP87CH36N	34	42	31 32	33	2			37 38		27	26		13	35	22	23	24		39	40			21
TMP87CM36N-3649	34	42	31 32	33	2			37 38		27	26	36	13	35	22	23	24	2	39	40			21
TMP87CK36N	34	42	31 32	33	2			37		27	26		13	35	22	23	24		39	40			21
TMP87CX38N	20	42	31 32	33				17	2	27	26	36	15	35	22	23	24		11	12			1 27
TMP87CP38N	7	42	31 32	33				4 5		27	26		16	35	22	23	24		37	38			1 21
TMP87CH38N	7	42	31 32	33				4	2	27	26	36	13	35	22	23	24		11 37	12 38			1 21

常用 CPU 主要引脚功能表

第 7 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
TMP87PS38N	7	42	31 32	33				4	2		36		13	35	22	23	24	14 34	11	12			1 21
TMP87CK38N	18	42	31 32	33	4			8	2	27	26	36	13	35	22	23	24	11	37	38			1
TMP87CS38N	8	42	31 32	33	6			36		27	26			35	24	23	22		39	40			1 21
ST6368B4/FHO	37	42	31 32	33	5	3	4		34	27	26	38	9	35	22	23	24	36	41	40			21
ST6388	37	5	31 32	33				3	34	27	26		9	35	22	23	24	4 6	41	40			21
P87C770	19	38 39	41 42	43				17		37	36			45	34	33	32		49	50			22
P83C266BDR	3 41	28 30	31 32	33	12			15	1	27	26			37	24	23	22	2	39	40			21
ONWA KWEC	8	52	2 3	4	44			38	39	50	49	39	51	7	33	32	31	5 6					1 37
WH2000C	41	34	31 32	33				15	1	27	26			36	24	23	22	2	39	40			30 37
KONKA266	14	28	31 32	33	2			15	1	27	26	34		37	22	23	24		39	40			21 39
KS88C8324	42	34	31 32	33				38	1	27	26			36	22	23	24		40	41			13 37
Z8933212PSC	18	34	31 32	33				17	1	27	26			36	24	23	22	41	39	40			28
Z90231	35	34	31 32	33	6			8	1	27	26		11	36	24	23	22	38	41	42			13 30
CCU-2070-LDTV-06A	28	27	1	4					29					12				36 37	35	34			20
Z86227-SR1285	32	14	7 8	9	40	37	39		1	22	21		18	5	23	24	25	30					11
Z90103-JX-2	32	14	7 8	9	40	37	38		1	22	21		18	5	23	24	25	30 31					11
Z90361	38	34	31 32	33				9		27	26	15	12	36	24	23	22		41	42			13

常用 CPU 主要引脚功能表

第 8 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
M37210M3-800SP	21	27	24 25	30	3	5	7	36	14	2	1	18	11	16	52	51	50	19 20					23 26
M37210M3-902SP	21	27	24 25	30	3	5	7	12	14	2	1	18	11	16	52	51	50	19 20					23 26
M37210M4-650SP		27	24 25	30	8	3	4	40	14	2	1	34	15	16	52	51	50	20	12	13			23 26
14-688SP M37210M4	31	27	24 25	30		10		39	14	2	1	18	11	16	52	51	50	32	42	41			23 26
M37210M4-705SP	21	27	24 25	30	3	5	7	12	14	2	1	18	11	16	52	51	50	19 20	47	46			23 26
M37211M-609SP	22	27	24 25	30	3	5	6	43	14	2	1	18	15	16	52	51	50	47 48					23 26
M37222M6-B80SP	7	42	31 32	33				4	2	27	26	36	13	35					11	12			21 27
M34302MB-612SP	6	52	28 29	27	2	1	3	40	9	50	51	36	35	5				13					22
M37210M3-010SP	21	27	24 25	30	3	5	7	36	14	1	2	18	11	16	52	51	50	19					23 26
M37204MB-852SP	58	64	30 31	29				48		62	63	15	23	5	61	60	59		21	22			27
M37103M4-750SP	42	1	28 29	27	2	38	39		6		21		20	24	61	62	63	55 56					26
M37102M8-503SP	58	64	30 31	29	7	12	13	20	6	62	63	16	4	5	61	60	59		34	33			32
M37102M8-509SP	44	64	30 31	29		8	7	15	6	62	63		4	3	61	60	59	35 36	33	34			32
M37220M3	26	22	19 20	25	34			31	16	2	1			10	42	41	40	29 30	37	38			18
15151TWE MN15151T	29	1	44 45	7	16	39	38	9	17	22	32	21	8	36	35	34		12					18 52
MN1871611TKA	6	22	62 63	54	45	25	24	34	46	55	39		17	1	44	43	42	50 51	58	59			12 64
MN1872432TWI	33	22 61	62 63	54	45	25	24	34	46	55	39	7	10	1	44	43	42	50 51	31		57	58	27 64

常用 CPU 主要引脚功能表

第 9 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
MN1874033TNW	33	22 61	62 63	54	24		19			55	39	7 8	10 11	1	44	43	42	45	29	28			27 64
MN152810TTC3	29	1	44 45	7	16				17	22	32		21	36	35	34		12	47	48			26
MN152811TZX	24	1	35 36	7	16			9	17	22	30		21	34	33	32		6	37	38			42
MN1871675T6S	35	22	62 63	54					46	55	39		5	1	44	43	42	36 37	59	60			58
MN1871274		39	40 41	34				24	33	35	27	28	2	1	32	31	30	8 26	37	38			13
15245KWC MN15245S	21	42	40 41	8	34	32			25	4	3		39	9	23	24		31					1
14821JTB MN14821T	7	1	18 19	2	22				21	15	14		4					33					17
MN15142TEAI	6	39	37 38	8	32	30		5	25	4	3		26	9	23	24		35					1 42
MN15282 MN15287	8	52	2 3	4	44	48	46	38	39	50	49	29	51	7	33	32	31	5 6					1
TMP47C433AN	8	42	31 32	33	2	4			1	34	36		41	35				9					21
TMP47C430N	27	28	22 23	21	2				1	18	17	26	6	25	16	15		13					14
TMP47C434N	22	42	31 32	33	2	4	3	40	1	27	26		9	35	24	23		37 38					21
TMP47C837N	22	42	31 32	33	4	6	5	20	1	27	26		13	35	24	23		37					21
TMP43238135A	14	42	24 25	23	20	18		17						22 39				16					21
TMP47C1638AU353	31	54	42 43	44	2			12	3	38	37	47	15 16	46	32	33	34		51	50			27 41
TMP47C634AN	22	42	31 32	33	2	4	3	6	1		36		9	35	24	23		37					21 30
TMP47C1238ANU068	10	54	42 43	44				11	3		47		15	46	32	33	34	48	52	51			27
TMP87PM36N	34	42	31 32	33	2			37			36		13	35	22	23	24		39	40			21

常用 CPU 主要引脚功能表

第 10 页

	待机控制	电源电压	时钟振荡	复位	音量控制	亮度控制	对比度控制	伴音静噪	调谐电压	场同步脉冲	行同步脉冲	复合同步脉冲	AFT输入	遥控输入	红字符输出	绿字符输出	蓝字符输出	AV/TV控制	时钟http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	http://www.haojdwx.cn/Soft/ShowClass.asp?ClassID=62'>数据http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线	画中画输入	画中画输出	地
TMP73C47	15	1	33 34	32	39	38	36		40	20	19	13	14	12	22	23		31					21
TMP87CM38N	7	42	31 32	33				4		27	26	36	14 16	35	22	23	24		11	12			1
TMP87CH33N	19	42	31 32	33	1	3	2	20		27	26		13	35	22	23	24						21
TMP47C834N-R122	8	42	31 32	33	5	3	2	10	1	27	26		9	35				23					30
TC9150P	10	24	22 23		5 6			9						2									21
TC9002AP		10	3 4					7	8				5 6
TD6368B4/FHO	37	42	31 32	33	5	3	4		34	27	26	38	9	35	22	23	24	36	41	40			21
HD44840A65	7	21	17 18	15	13			10						30				5
GS8234-OIF	44	64	30 31	29		8	7		6		16		4	3	61	60	59	35 36	33	34			32
LK5103	8	42	31 32	33	2	4		11	1		34	36	41	35				9					21
LK5140	22	42	31 32	33	2	4	3	40	1		36		9	35	24	23		37 38					21
KD9218B	7	23	31 32	24	1	42	40	20	38	30	29		27	19			34	6	10
KY88C94	61	15	49 50	55	51	42	41		39	26	27		32	37	29	30	31	57 58					48
KAIDA8803A	40	1	2 3	6	34	33	35	4				12	10	39									11
UPD1514C-036	1	28	15 16	17	22	20		2						11									14
UPD1937C	1	12	10 11		7									13									8
Z86227	4	14	7 8	9	37	35	36	32	1	22	21	6	18	5	23	24	25	31	34	33			11
BM5069	32	52	28 29	27	1	41	42	37	35	50	51		38	5	47	46	45	33					25 26
CKP1003S	24	42	31 32	33	2			37		27	26	36	13	35	22	23	24		39	40			21
CKP1008S	20	42	31 32	33				17	2	27	26	36	14	35	22	23	24	10	11 37	12 38			1 39
CKP1009S	20	42	31 32	33				17	2	27	26	36	15	35	22	23	24		11 37	12 38			1 21
CKP1105S	35	34	31 32	33	6			8	1	27	26		11	36	24	23	22	38	41	42			13 30
CKP1301S	20	42	31 32	33				17	2	27	26	36	15	35	22	23	24	38	11 37	12 38			1 21
