行管的c极电压能反映出电源、行扫描、显像管附属电路等很多问题。但对于烧行管，特别是屡烧行管的故障，如果只测量一下行管c极的电压，还是很难准确判断。在平时的修理过程中经常遇到烧行管、屡烧行管的故障，实在令人头疼，初学者甚至不敢再检修下去，就算是比较有经验的检修人员也感到棘手。因为烧行管的原因很多，遇到此类故障不经仔细的分析和判断就贸然换行管，结果是故障未排除，再损失一只行管。所以，笔者觉得行管的c极电压测量很重要。但行管的b极电压更能反映出一些问题。

　　行电路及其波形分析
　　行管的b极电压正常值为-0.1~-0.3V之间，如果b极电压在这个范围内，说明行AFC、行振荡、行推动是正常的；如果b极电压负值越大，说明行推动不足将导致行电流过大烧行管；如果b极电压值负值越小，说明行频过低，将导致行电流过大，行逆程脉冲过高烧行管；如果b极电压为零，说明行推动以前的电路没有工作。为什么？现从理论上加以分析。图1是行推动级的电路原理图。下面结合图2说明行推动级的工作原理，并说明行管的b极为什么是一个负压。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

　　Vb1是行推动的输入信号，在to以前BG1饱和，BG2截止，ib2=0。
　　到to时，BG1截止，ic1迅速减小至零，Vc1上至 大，e1，e2的自感电动势均为上“+”下“-”，e2将使BG2迅速进入饱和。由于变压器次级匝数N2比初级匝数N1少，所以只要ic1足够大，就可产生足够的行激励电流使BG2进入充分饱和。
　　到t1时刻，输入为正脉冲，BG1饱和，e1，e2 均反向，产生一个较大的负向基极电流ib2，使BG2迅速截止，这个状态一直持续到t2。

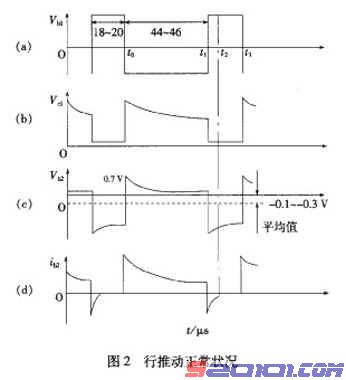

　　用万用表测量行管的b极电压，其实就是测量Vb2的交流信号的平均值，由于在t1-t2之间产生了一较大的负向脉冲，在to-t1之间产生一个较小正向脉冲，它们的平均值为负值，如图2c所示。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

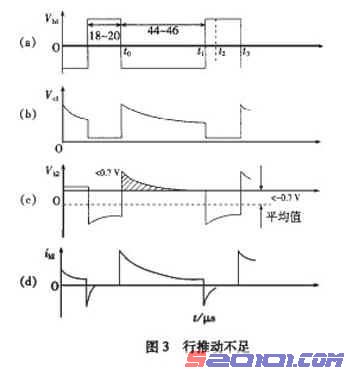

　　如果行推动不足，Vb1 减小，ic1 减小，Vb2 减小，ib2 减小，Vb2在to-t1之间的正向脉冲将减小，它们在一个周期的平均值将减小，如图3所示。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
　　如果行频fH过低，行周期TH增大，行管的导通时间增大，t1-t3时间增加，正向脉冲延长，它们在一个周期的平均值增大，如图4所示。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
　　行电路故障判断与检修实例
　　故障判断
　　1）行激励不足的原因
　　（1）从行推动输出到行管的基极之间要么是电阻变大，要么是电感虚焊造成行激励不足；
　　（2）行推动管虚焊；
　　（3）行推动级电阻有无虚焊或变质，或集电极滤波电容有无漏电；
　　（4）行输出变压器有无虚焊；
　　（5）行激励电容有无变质；
　　（6）行输出基极回路元器件有无虚焊或变质。
　　这类故障的特点是：烧行管的时间不是瞬间的，烧坏的行管一般是 c-e 之间反向电阻变小，但也有 c-e 之间击穿的。
