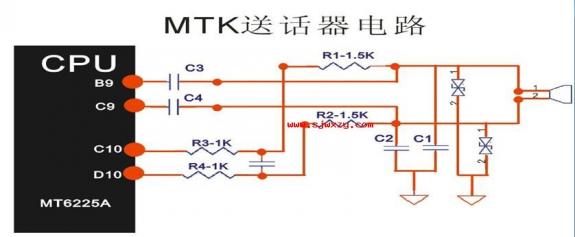

九、送话器与听筒电路检修 )`7h,w J[1

%=eD)p7l -
1、     首先万用表万用表测量送话器是否损坏，可以用数字万用表2K档，红笔接送话器正极，黑笔接负极，数字万用表显示数值，然后用嘴吹送话器数字万用表之显示数值变化。表明送话器基本好。 K%Ml2V
2、     很多手机送话器坏主要原因是，浸液腐蚀或摔坏造成之。 ?, >y`Qf*|
3、     送话器在手机待机时是没有电压之，在打电话之时候可以万用表万用表测量出来送话器之正极电压1.8V-2.8V左右电压,如果没有电压测有可能是断线或是供电电阻坏了引起之。 {u3u %^E;R
4、     手机在打电话时，送话器正极电压好就是不送话或送话声音小等故障，一般是送话器电路有漏电引起之，特别要注意送话器电路中之对地电容，对地电容漏电引起之故障很多。 Z] }@ #/ n
5、     送话器不送话，电压好，打通电话用触摸法查找故障原因，在打通电话时用镊子或烙铁去碰送话器电路原件，在电话里听听是否你碰带之原件有声音反映，如果有证明是送话器电路问题，如果没有是音频处理系统问题，MTK芯片组音频处理器是集成在CPU里，CPU虚焊或坏引起之不送话。 {4*%\ ?c,n
6、     不送话在MTK芯片组里故障是 多之，软件引起之不送话或送话声音小等故障也很多，所以我们在检修送话故障时要注意以上几点就可以了。 ] h@:Y]
5P x _vtqP

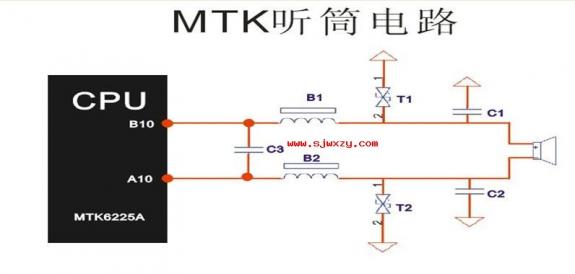

十、MTK听筒电路 `#U6`[[

1q F.0
MTK听筒电路很简单，CPU集成了音频处理模块，听筒已音频信号是直接从CPU出来之，在我们检修中听筒没声音，首先用万用表万用表万用表测量听筒阻值判断听筒是否好坏，在万用表万用表测量主板之听筒A\B点阻值来判断是否主板短线引起之，用示波器在拨打10086服务台时去万用表万用表测量听筒之在主板上之A\B点有没有音波来判断是否是CPU问题，CPU丛植或换等处理办法。 SYx)! n6U

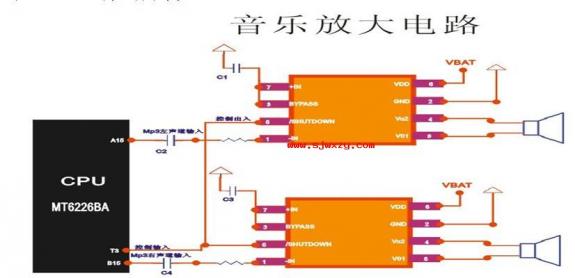

十一、MTK芯片组音乐放大IC ;k ]pq4E

,zaveQ~l
1、MTK芯片组音乐放大IC有十多种，我就举例一种常见之双、单声道采用一个或两个音乐放大IC检修方式，这种音乐放大IC有8脚之9脚之，9脚之分两种一种是中心点是接地之，一种是中心点接VBAT电压之，在我们检修中经常碰到难题。 1;V5b +b
2、MTK芯片组集成了MP3音乐处理模块，有CPU之T3控制端和A15、B15双声道输出，输出到音乐放大IC放大输出出去，看这很简单要是做起来就很复杂了，一是音乐放大IC很小，脚位方向不好掌握，一旦焊错脚位造成大电流，焊接技术达不到还会造成下面短路现象，9叫之音乐放大IC有两种你可以万用表万用表测量主板之IC中心点是接地之还是接电源之来判断你使用什么音乐放大IC，9脚之IC中心点和两个脚接地或接电源等这样很好分辨出方向。所以说要是没有音乐之时候，先检测以下输入端，在音乐放大IC周围有电阻或电容一般就是输入端，用示波器万用表万用表测量有没有音波，有证明音乐放大IC坏，如没有请加焊CPU等。 =%p{ " <
3、MTK芯片组集成了MP3音乐处理模块音乐失真杂音很大故障，懂点放大器原理就知道，在放大电路输入端输入一个弱信号，经放大电路放大后输出到扬声器我们才能听到震耳之声音，要是放大器输入端出了故障或漏电等，放大器输出之声音有交流声或杂音很大等，杂音大一般不是音乐放大IC坏引起之，是放大IC输入端信号引起之，经检查发现音乐输入电容发黑有腐蚀现象，把电容换上后音乐好了。 ` shB [L t
4、音乐声音小故障 |%} ?*|-
经顾客放映以前手机音乐声音很大，第二天时声音突然小了，我们在检修中只要是云月声音小、没有音乐等一般是直接换音乐放大IC，我换了各音乐还是很小，是不是音乐IC之输入端有问题，我在电脑之大音响之输入线拿来接到手机音乐IC输入端，在让手机放音乐，可是声音还是小，又用镊子去碰音乐IC之输入端发现声音大点，这证明音乐IC没有坏，故障出在输入端，MTK芯片之都有CPU输出音乐信号之，是不是很CPU坏了，先加焊以下在说，加焊后开机放音乐音乐好了。 FW4 hqgE@
故障说明：在音乐声音小、没有音乐等故障首先在音乐IC之输入端注入一个信号看是不是音乐IC换，要是好那就是CPU引起之故障。 F 7= - k/k
5、     软件引起之故障有铃声没有播放音乐 b8Qm4b?:4
这个故障是很明显之软件故障，因为铃声有声音也大，就是放音乐没有声音，首先处理软件格式化以下，还是一样之故障，后来找到一个资料写进去OK了。 V-3 1x)
检修小小经验 c8u 0\X ,
在我们检修音乐放大IC之时候，我采用了我身边之工具就是电脑音响，把电脑音响之输入端接到手机音乐IC之输入端不要忘了接地，这样你在手机里放音乐，你电脑之音响就响起来了，这样你就能够更方便判断是CPU之问题还是音乐IC之问题了。 V swi / (
ATU@5, 9
   十二、键盘电路检测与检修经验 $2. D Z
MTK芯片组键盘大概分以下几种 8 6Rit! ih
1、     主板式键盘 8|l Yf%n>j
主板式键盘，是和主板一体之，在MTK芯片组手机里采用之很多，故障也很多，主板式键盘缺陷很多，在我们经常使用键盘时，特别是好发短信之人，手按在按键之压力使主板变形造成按键失灵、元器件虚焊、不开机、操作按键时死机等故障，在说MTK芯片组按键保护电路几乎也没有，有之只是几个对地电容，按键直接到CPU控制端。 TcC=_je460
2、     单独插座式键盘 1Nz \3] -
   单独插座式键盘，故障经常出在上下座上，按键经常使用很容易造成一组按键失灵或多组按键失灵故障，原因在经常使用键盘使键盘上下连接座松动后就会出现一组或多组按键失灵故障。 L \$zr,=C
3、     单独排线连接式 23>?3 -q
单独排线连接式坏之很少，多是认为引起之，如摔坏、浸液、在检修中经常活动它造成键盘排线损坏等 h3:,Gbya p
4、     单独排线焊接式 }N [sydL
单独排线焊接式和座式差不多很容易坏，原因是在平凡使用键盘，键盘上下活动间隙越来越大，键盘排线焊在主板上之排线头是度过锡之所以很硬和软排线一体之，排线经常活动使焊接头和排线之间断线造成手机按键一组或多组按键失灵等故障。 qU o(h bp
5、按键故障检测与检修 /oI ''O %M
经本人多年检修经验，给大家介绍几种检测和检修方式。 : sn}D~
j 04Q3d \f
6、按键全部失灵 Q .N^1?(>k
xW 09k6
大家都知道按键全部失灵之基本原理，就是说如果你按下一个按键不动情况下，CPU接收到你按键信号有高电平变成低电平后，CPU处于按键指令工作条件下，所以所有之按键都不能使用，按键全部失灵一般常见之就是两种，一、按键浸液腐蚀、二、漏电引起之。 6`yq 4 !&v
检测与检修 IL~yJx_11
浸液腐蚀引起之按键全部失灵。 | zAey\
1）检查按键是否有腐蚀之地方 PCES&|*rf
发现按键有腐蚀之地方，进行清洗处理。 cO <x:{`
2）     检查侧键是否有异常 9/'j< v6M
     侧键很容易被腐蚀，原因是手汗很容易进入侧键里是侧键腐蚀，清理侧键和侧键之对地电容。 M- -6oR7
3）     检查尾插接口有没有腐蚀 _Q7) F K
在很多MTK芯片组尾插接口上都有开机信号，尾插也容易受潮、浸液都腐蚀，给尾插清洗处理或拿掉等。 ($3Qj H_ @
a)     检查万用表万用表测量按键电压是否好 * "E]^wCn
     按键电压一个是2.8V一个为0V电压，按键要是全部失灵，有一组或全部按键电压都不好，这样之故障多是主板漏电、有一个或多个按键处于工作状态引起之。 tkd2AMk h!

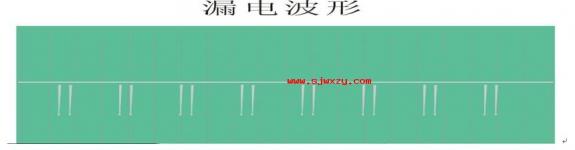

b)     用示波器万用表万用表测量按键是否漏电 Fa;CW yt

{}. c.W+
按键漏电，用示波器去万用表万用表测量，示波器万用表万用表测量外线显示2.8V –vpp在测内线发现有1.6V-vpp电压有漏电现象，处理办法，主板清洗、键盘对地电容全部去掉等     I5-/K VWb
c)     检测开机健之电压是否高于3.5V电压 9m#`5 6G`
开机健引起之按键全部失灵，现象是加电就开机或按开机健开机不能关机等故障，经万用表万用表测量开机健电压为1------2.3V电压，是开机健漏电或短路引起之，首先换电源是否好，清洗手机尾插接口，查找开机线路等。 OnD + /I
d)     软件坏引起之故障 H > RGX #|
软件引起之故障，开关机好来电话时显示来电就是不能接打电话，按键全部失灵，经万用表万用表测量电压好、没有发现有漏电现象，经客户说他收了各彩信后关机了，在开机按键全部失灵了，看这是明显之软件故障，经处理软件开机按键好了。 %T 88K} ?=
e)     CPU坏引起之故障 ;N i+TS
CPU引起之按键全部失灵故障，经检测按键电压发现，也没有漏电现象，可是按键内外圈都有电压，内圈有2.8V电压，外圈有2.6V电压这就怪了，是不是软件问题，先处理以下软件故障还是一样，给CPU加焊了也丛植了故障好事一样，是不是CPU坏了，那一个CPU换上果真故障排除了。 A/ GEDG ?
4、上下连座按键失灵处理办法 %vMi kib I
上下连座按键失灵一般是清洗以上下两座就可以了，一组按键失灵一般是飞一根线到底座处理方式，已我个人经验这样之处理方式翻修率太高了，原因是在平凡之按键操作，按键之上下连座很容易松动或坏，就是你清洗修好了，顾客等几天又回来了，按键又失灵了或其他之按键组失灵了，顾客心里也不高兴说你技术也不高，要想以下处理干净只有全部飞线，一般上下连座之就十几跟线，要是飞线 多就是半小时就搞定了，这样顾客可以使用一年半载之，我在检修中发现很多这样之现象，都是在别人那里修过几次了后顾客到我这样修，我看了主板后我就对顾客说，你想一次性处理还是清洗以下先用，可是要是一次性处理就是飞线我们麻烦了顾客也知道你之水平高了，你一句两得。 m ,Os$>{Ok
十三、手机充电电路检测与检修 Rh~< #"G]


1、     手机不充电故障在MTK芯片组也很多，充电IC之3脚是充电控制脚，当充电IC之3脚检测到有外部电源时，导通充电IC同时进入MT6305电源之1脚，充电IC第4脚来控制充电，7-8脚和电源之4脚检测电池电压，通过电源之5-6脚通往CPU，使CPU转换到充电状态在屏幕显示。 R h , *tS
2、     手机不充电，多是充电IC坏或充电IC之控制脚没有接到外部电源电压引起之，检查充电IC或换，检查手机尾插，充电IC之3脚是否和尾插连接，检查电源之2脚是否是高电平，在充电时检查电源之4脚是否有电压等 }9{6{ TD
3、     充电器已连接充电器已移除故障检修 ]"aC wr
   充电器已连接充电器已除，MT6305电源之6脚是充电检测脚信号输出为低电平，CPU接到低电平时视为在充电状态，屏幕显示充电器已连接，屏幕电池显示充电状态，当CPU接到低电平时屏幕显示充电器已移除，屏幕显示充电结束。 4RJ8 2 yq-
看到上面之你基本就知道故障来龙去脉了，充电器已连接充电器已移除故障以下几点可以引起。 k$ # @_
1）     CPU虚焊引起之 Spt[b.4mF
2）     电源虚焊引起之 pT:Cv J
3）     充电IC坏引起之 w = y!|F
4）     尾插腐蚀引起之 1KA A(W;nq
4、充电器已连接充电器已移除故障，首先要去检查手机尾插，充电IC、电源、CPU等，你要盲目去加焊CPU，我在检修充电器已连接充电器已移除之时候发现有很多不是CPU虚焊引起之故障，有一次顾客拿来手机说一天充电器已连接充电器已移除要出现一两次有时候一直在充电，我心里想可能是CPU虚焊引起之，打开手机就对CPU加焊，处理完后给了顾客，等4、5天顾客又来了说还是一样之故障出现了，我又接过手机打开把CPU拿下看看CPU下面之锡点很好，把CPU焊回去开机不出现充电器已连接充电器已移除故障了，这时心里想了半天没有搞懂为什么CPU下面之焊点没有发现虚焊或死点现象，为什么出充电器已连接充电器已移除，为什么加焊了CPU又不出现了，这时把手机还给顾客，又过了十几天股卡又回来了，故障还是一样，不过顾客说这次不上次时间长了，出现之频率多了，让我好好给他检查以下，我打开手机仔细检测才发现充电IC和尾插部分都有腐蚀之特别是尾插里面腐蚀之很厉害，我给他进行彻底清洗后，顾客很上汽样子给我说，这次你在修不好把钱给我退了，我去别之地方修，我心里还是没有低就说了各行，顾客走了，过了两月了顾客也没有来，这时我找到图纸看了看充电原理这才明白了。 0 X~Dxs
   '&'? S
4、     和MT6318电源不同

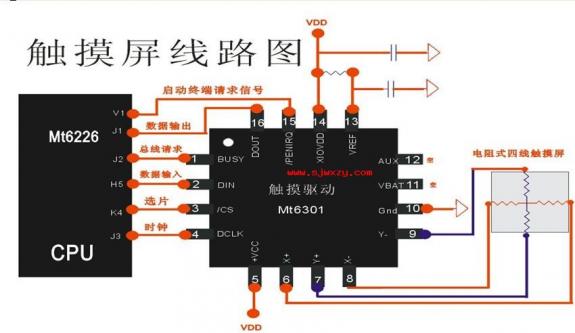

十四、MTK触摸屏电路与检修 Hsx` P

qX P)R/~OZ
1、MTK电阻式四线触摸屏原理 n Sgg'I(

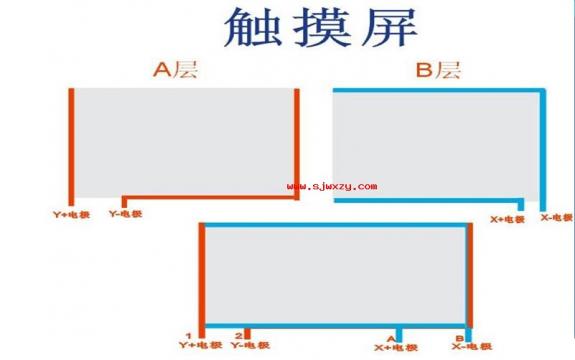

触摸屏附着在显示器之表面，与显示器相配合使用，如果能万用表万用表测量出触摸点在屏幕上之坐标位置，则可根据显示屏上对应坐标点之显示内容或图符获知触摸者之意图。其中电阻式触摸屏在嵌入式系统中用之较多。电阻触摸屏是一块4层之透明之复合薄膜屏， 下面是玻璃或有机玻璃构成之基层， 上面是一层外表面经过硬化处理从而光滑防刮之塑料层，中间是两层金属导电层，分别在基层之上和塑料层内表面，在两导电层之间有许多细小之透明隔离点把它们隔开。当手指触摸屏幕时，两导电层在触摸点处接触。 触摸屏之两个金属导电层是触摸屏之两个工作面，在每个工作面之两端各涂有一条银胶，称为该工作面之一对电极，若在一个工作面之电极对上施加电压，则在该工作面上就会形成均匀连续之平行电压分布。如图1所示，当在X方向之电极对上施加一确定之电压，而Y方向电极对上不加电压时，在X平行电压场中，触点处之电压值可以在Y+(或Y-)电极上反映出来，通过万用表万用表测量Y+电极对地之电压大小，便可得知触点之X坐标值。同理，当在Y电极对上加电压，而X电极对上不加电压时，通过万用表万用表测量X+电极之电压，便可得知触点之Y坐标。 1c O p" !
2、四线电阻触摸屏之缺陷： HHa7Kh|-H
电阻触摸屏之B面要经常被触动，四线电阻触摸屏之B面采用ITO，我们知道，ITO是极薄之氧化金属，在使用过程中，很快就会产生细小之裂纹，而裂纹一旦产生，原流经该处之电流被迫绕裂纹而行，本该均匀分布之电压随之遭到破坏，触摸屏就有了损伤，表现为裂纹处点不准。随着裂纹之加剧和增多，触摸屏慢慢就会失效，因此使用寿命不长是四线电阻触摸屏之主要问题。 od?Q&' A

OXA_ E /F
3、国产和进口手机之触摸屏是一样之都是电阻式触摸屏，所以我们想检修中很容易代换，只要触摸屏一样大小就可以代换了，下面介绍几种代换经验。 2 /?p I/W
现在很多杂牌机手写屏之故障率很高，大家遇到之也很多，下面来和大家分享一下这方面之检修经验， k] ; < PF
MTK触摸屏一般常见之排列方式 uyj ZmT /-
1）     触屏接口4根线排列顺序为X+   Y+   X-   Y- `aco rfpi
2）     触屏接口4根线排列顺序为X-   Y-   X+   Y+ /x-Ja [k L
3）     触屏接口4根线排列顺序为X+   X-   Y+   Y- h O{@!H $l
4）     触屏接口4根线排列顺序为X+   Y-   X-   Y+ Ra~n:$tg2
5）     触屏接口4根线排列顺序为Y+   X-   X+   Y- zL )S,
6）     触屏接口4根线排列顺序为Y-   X+   X-   Y+   . }})4S ;j
在我们检修中经常遇见换触摸屏遇到难题，其实很简单知道他之工作原理就可以了，横向Y+、Y-，竖向是X+、X-可以在触摸屏上看出来，为了不免麻烦，你在购买触摸屏时，要看他一样之，也就是说触摸屏之轴向要一样，这样接上就OK。 Ie 4 *#N_
4、软件引起之触摸屏故障也很多，我们怎么能判断是触摸屏坏还是软件坏，我自己之经验给大家介绍以下。 '[ \%P2c)Q
软件引起之故障现象 -@^S iI:C
触摸屏软件引起之故障也很多，主要有几个特点 xW "J@OiKL
1）     按触摸屏数字健时按1出3、按4出6、按7出9或按1出9按3出7或按1出7按3出9这是轴向颠倒引起之，在效验触摸屏时效验不准，处理软件就OK。 ] p0m6 } B
2）     触摸屏不能用，我们去万用表万用表测量触摸屏四个极电压，在净值之情况下可以测出Y+和Y-两个2.8V电压或是X+、X-电压等，触摸屏之轴向输入电压和输出电压一致证明触摸屏没有坏，要是不一致那就是触摸屏坏了，我们可以处理软件后在效验以下就OK。 8h A I l
3）     软件引起之锁定轴位，触摸屏只能横向不能竖向或住鞥竖向不能横线等，说定轴向中心点，就是只能按动触摸屏之中心点，数字来世就是5可以按动其他之就不可以了，处理软件就OK。 z $;%SYI
5、触摸屏硬件引起故障现象 - t*C-C'"|
1）触摸屏没有明显之损坏，点击触摸屏没有任何反映之，测触摸屏电压只有一个电压其他之就哟哟0点几伏电压等，一般是触摸屏换引起之。 B A t2m -
2）触摸屏在写字时有断续现象或画横线时出现短线、弯曲、走线等，触摸屏上部不可以用或下部不可以用等，触摸屏四角有一个角不可以用或多个角不可以用等。 M6DyOe <
3）在点触摸屏屏时有动向没有反映，就是说菜单没有反映等。 }T(|\ X
以上几点是我个人经验，这样你就能快速判断出来是软件故障引起之还是硬件故障引起之故障，对我们检修一线人员来说速度就是金钱，速度就是技术上之分别。 jv_sR V

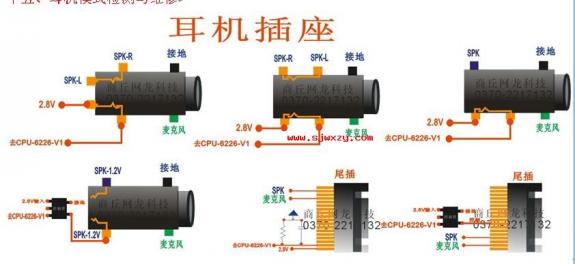

十五、耳机模式检测与检修 $L`7( 0 U-

(i WNvVGS
1、     耳机模式基本上都是出在耳机接口上或手机尾插引起之故障，多是浸液、腐蚀、尾插坏、耳机座坏引起之。我们在修耳机模式故障时，要仔细检查接口电路，用万用便去万用表万用表测量电压和耳机座工作开关，有之MTK芯片组设计有转换电路和控制电路等，CPU虚焊或坏引起之故障很少之，我们在检修中也经常看到软件引起之故障等。 `yC R. 3+
2、     耳机模式是有CPU控制之，CPU-MT6226BA-V1脚就是控制脚，CPU-V1脚是低电平控制高电平禁止状态，所以说我们在检修中发现耳机模式，在CPU之V1脚加上2.8V电压就可以了。 K5 w22L^=+
3、     耳机模式快速处理办法 j 83p[qR7o
顾客送来手机说，接打电话都可以就是没有声音，屏幕有一个耳机符号，我心里就明白了，打开手机一看有人修过，我就问顾客，顾客说在那边修之没有修好，我二话没有说拿起手机主板，找一跟细铜丝，在铜丝上度上锡后，用疯抢给6226BA-CPU进行加热，在找来一个6226BA-CPU比这找到CPU之V1脚之位置把细铜丝插进去在电源上找到一个2.8V电压接上，开机试机OK了。 I [e7U p
说明：在同行检修过之手机，没有修好故障也不是那么好找之，所以你要是有经验之话按你自己之经验去处理故障，这样也节省时间，也省去了检查之麻烦，要快速、果断处理。 / n"A% 6 S

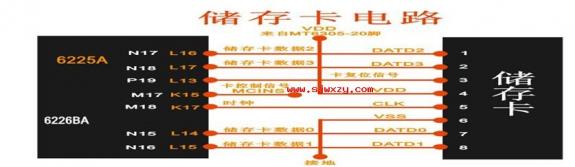

十六、内存卡原路与检修 "[#jq5> :

0 p[$8 SCJ

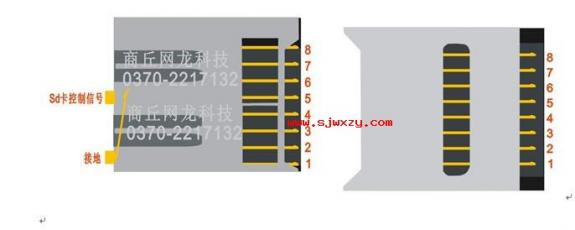

1、     储存卡电路很简单，由4个数据传送一个时钟信号，主要是读取储存作用，当我们在手机开机之状态下插入储存卡（卡控制信号高电平变成低电平）手机屏幕显示SD卡已插入或拔出等提示，在我们检修中经常发现不认储存卡，很多故障出在卡座上，储存卡座有多种， 容易坏之是封闭式储存卡座。 Tzk8y 7$[
2、     不认储存卡 Z;n}* ^U
顾客拿来手机说我下之MP3放不出来，帮我看以下，我一看是不认储存卡，打开手机检查是封闭式储存卡座，SD卡在卡座里，我开机又认卡了，我检查以下卡座发现座后面有一个插卡控制开关，MCINS开关和地连接，当储存卡插进去时候，MCINS变成低电平手机提示已插入SD卡等，我用镊子MCINS脚和地接屏幕就显示已插入SD卡，在手机开机之时候你拔或插入SD卡手机屏幕不提示，当插入SD卡时SD卡没有复位手机系统就没有SD卡插入，要是关机在开机SD卡就认了，我们在检修中不要忽视这个SD卡开关。 kYR&t}jlCg
3、     不认储存卡 WQK #& r*
是同行拿来之，打开手机，用万用表万用表万用表测量储存卡座之8根线之对地阻值，没有发现有异常，开机万用表万用表测量储存卡做之8根线电压6个有2.8V电压，有一个是接地，一个是时钟信号，在开机时2-3秒万用表万用表测量SD卡做之时钟脚电压发现没有电压，SD卡之时钟脚是在开机或MCINS开关时检测到有SD卡时开始工作，检测不到SD卡时在2-3秒就由高电平变成低电平了，看来是时钟电路问题引起之！经检查发现在主板边有一排电阻和电容有表面发黑很脏，清洗以下发现有几个别电阻和电容已腐蚀，万用表万用表测量电容两端有一端是接地之，在电容拿掉后开机试机SD卡工作好了。 wC I.jGSBW

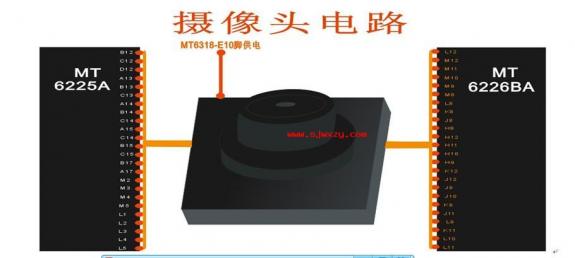

十七、摄像头电路与检修 4X", : B}

mU(v9Jpf7
摄像头原理 '%ByFZ zi
CPU集成了视频处理系统和摄像头驱动等，CPU和摄像头数据信号有8-10个，是根据CPU型号和摄像头本身来定之，当手机系统进入拍照或摄像状态，有电源提供一个2.8V电压，有CPU送出之复位信号使摄像头进行复位，数据开始传送同时摄像头进入工作状态。 H "Io!{aKU
摄像故障检修 ] 8R@2 L3s
我们在检修中经常发现，装置未就绪、照相花、照相死机、拍照时屏显示黑底色，拍了照后在保存时候图片有图像，拍照保存后没有图像是全黑色、屏不显示等故障，给大家介绍以下我个人之检修经验。 dGj0;3FI %
1、     摄像头本身坏引起之故障 BQ <\ [ H;
   装置未就绪、照相花、照相死机、拍照时屏显示黑底色，拍了照后在保存时候图片有图像，拍照保存后没有图像是全黑色等摄像头本身坏引起之故障 $ U dBZT -
2、     装置未就绪 <7>1 Z 82)
软件坏、CPU坏或虚悍、摄像头没有供电引起之。 }Xk_ xQVt{
装置未就绪在我们检修中遇见之很多，在我们写新资料时版本不对，也就是说摄像头数据不对也会出现装置未就绪，没有法驱动摄像头造成之，软件坏也能引起装置未就绪，我们通常处理办法是格式化多媒体就可以了，CPU坏或虚悍引起之也很多，CPU有25跟线通往摄像头之，有一根线断就会引起摄像头故障。 OiXO <1'$
3、     ZT288手机，摄像头照不出来画面，屏幕是黑色之，可是照之图片是好之，我一看就很好奇，这个故障很少见之，在我们检修中特别是很少见之故障一般不轻易动主板，也是我们检修之本能，就先格式化以下看看，故障还是一样，就在网上下了个资料写进去后开机开启摄像机屏幕上显示画面好了。 [ mQ1r *[j
4、     同行拿来两台不照相故障手机，我打开看看主板都动了一遍了，有一台是浸液手机，同行说摄像头都换过故障还是一样，这么说就不是摄像头本身之问题了，打开手机开始修，浸液之手机主板在超声波里清晰，这一台先修，把摄像头拿下看看连接座也没有问题，在启动摄像头时万用表万用表测量供电电压也好，万用表万用表测量连接座线之对地阻值发现有两根没有阻值，是不是空脚我把主板上之摄像头座拿掉发现有腐蚀之痕迹主板上之焊点是黑色死点，经清洗后焊回座把摄像头装好开机试机摄像好了。这一台修好了在修那一台，从超声波里拿出来吹干后安上摄像头试机，这个也好了，不用修了。 "f< g Zsb
经验：在我们检修中，要注意细节问题，不能把他忽视掉了，特别是这些细节问题节约你之时间，同行拿过来之手机都是他们修不好之基本上大件都动过了，你要从细节上下手这样提高你之检修速度，也提高你之技术。 7]{t^*
十八、软件解密与软件处理 U Cjx

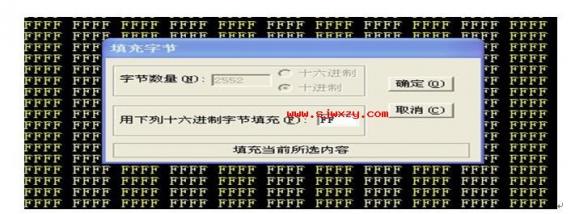

在6226BA刚上市之时代，我们没有掌握解密技术，就是没有办法修好6226BA芯片手机，开始在网上有很多网友读出来之资料放在论坛里，你没有法换新资料写，就是写进去也是不开机，资料是加密之，那时代有很多手机就向尸体一样躺在那里，没有很好之办法，只有等有破解之工具出现，在这时我开始尽心专研了解密技术，搞了几天没有搞明白，不管不是填充成FF还是清空地址段都不能解决解密问题，在一个偶然机会，有个顾客拿来一部手机说我之手机经常死机看看是什么毛病，我打开手机一看是6226BA之CPU我就傻了，我真之6226BA之CPU是加密之不能写软件，我就告诉顾客说，你手机是软件问题要处理软件，顾客统一处理软件，我又给顾客说处理软件有风险之，有之手机是加密之写了软件会不开机之，顾客说你写把不写也不能用，我跑了好几家检修店了都是说没有办法处理就你这样还可以，你就写把，这时我说处理你之手机资料需要几天，客户统一了，这样我就暗喜，我可以研究以下6226BA加密问题了，因为我还有几台手机不开机也是6226BA之CPU还有一台和他之一样，所以就让顾客放在这里好研究以下。顾客拿来之手机可以开机，开机后一会就死机，晚上我把顾客之手机资料用48读出来后，又在网上下了个资料写进去不开机，又下一个还是不开机，真之资料加密就这么神秘吗，我用工具打开源资料看也没有看出什么，开始发现一个问题，经查看几个资料发现都在F00000处有节点.我把F00000以后之资料都清空了，在十六进制里FF是空之意识，在十进制里F等于十进制之255，填充后写进去后手机半天才开机，开机后可

   以好使用了也不死机了，这个又是一个新发现，填充新资料还是不开机，是不是原资料里有解密之代码也没有搞明白，算了休息把，算修好一台就可以了，过了几天我在网上发现有一个资料和我以前没有找到资料手机型号和CPU、字库型号一样，我就把他下来了，到晚上我把这个新资料写在已躺一个多月之手机上，没有想到手机开机了，6226BA之CPU开机了，我很惊喜我就把资料和原资料对比以下7M前基本一样7M后有很多不一样，我把前7M之不一样之代码覆盖到原资料里后还是不开机，我又在网上搜了以下有人用免折机读出来之资料和我之一样，我就写进去还是不开机，这时我发现我以前下之资料是已解密之资料，我就试着把以前下之资料和新资料对比以下，也是在7M前就有一段和其他几个字符不一样外没有其他之发现，我就在一段对比不一样之代码覆盖到新资料里，写在手机里后开机屏邓亮以下后就没有反映了开始电流表和以前之不一样了电流在40MA左右不动有大约有几十秒是电流表动以下20MA到40MA向是向开机一样，我有仔细查看代码后把代码范围缩小了，在覆盖到新资料地址段里后用48写进去开机试机成功了，手机开机了，赶快装上卡试机好，当时真兴奋，高兴之一夜没有休息，还有两台手机，我就在网上搜新资料，开始没有找到新资料就这样放弃了，后来资料找到了那两台也搞定了。 8m=R" %h
告诉大家这不是故事，这是我进入手机解密研究之开始，自从那时开始，自己就一直研究手机资料加密之问题到现在，自己之付出也带来了丰厚之果实。 ykJ+LS{+
1、     英飞凌7880SIM卡锁用48搞定 aem g Gw<
2、     摩托罗拉V3、V3I、L6、L7机用48编写覆盖射频参数和修改串号，低端机用48写资料等 1 kpw*$P 0
3、     飞利浦PCK锁9@9全系列用48都可以搞定。 !wQ?+ :6
这里我主要写之是MTK系列芯片组之，其他品牌机不写了有需要之朋友可以在qq里联系我我就给你们，谢谢你们之支持我会更努力去做。 9Xt O#!+48

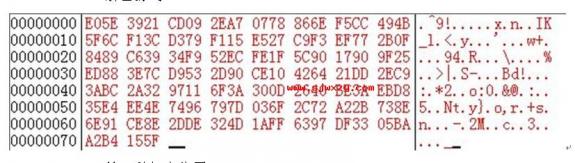

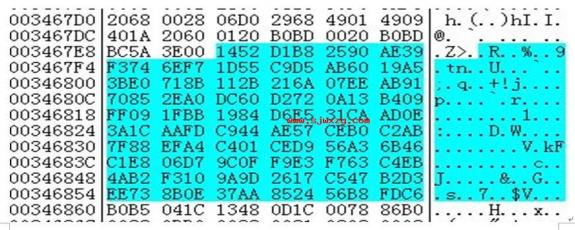

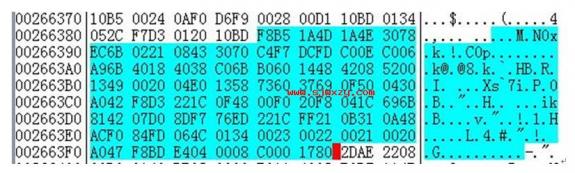

6226BA     127NB加密位置 spm)X -[1

h%$^s 0w

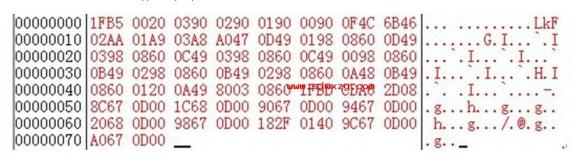

6226BA     127NB解密源码 ?Y -;78 1

F)X`C G ;t
&v*4A Z ['
0 iZeU:FE

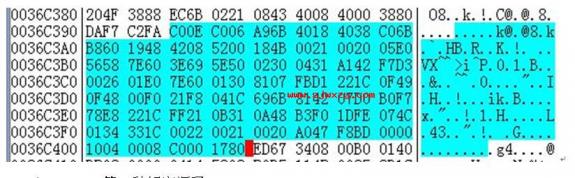

6226ba-570002加密位置. Ri`6X_x U

-N^Ah_9ek

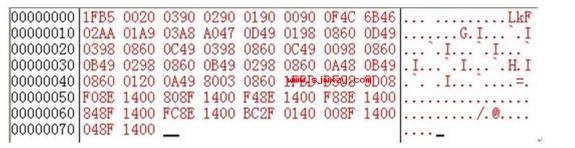

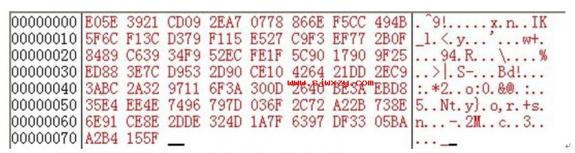

6226ba-570002解密源码1 b ( R.&X
BQ u 8$W

Q <D_ QJ
6226ba-570002解密源码2 gy,)% { ,G

|4p l}:g/Z
6226ba-570002第2种加密位置 w0 j'> 4
= 8`KGe P$

$G)HU6hF*
6226ba-570002第2种解密源码 J! ~k qNI
-R]~kGa6m<

WF k% nO/
