MTK芯片系列手机之检修宝典(二）

MTK芯片系列手机之检修宝典 ]@ 1Yg V MTK芯片系列手机之检修宝典(二）
*w4 j ET>
目前在我们检修手机中MTK芯片组手机占70%以上，MTK芯片组手机便宜、功能多、技术不条件成熟等，使手机很容易坏，给我们检修业带来了生机， MTK芯片组手机在我们检修中有很大之特点是，一是集成化程度高、二是外围元器件少等特点，了解MTK芯片组之原理，做到知己知彼、百战百胜、快速判断故障、果断处理故障、使我们检修人员之比修课，下面我主要介绍以下我在检修MTK芯片组之检修经验和原理和大家共同学习和交流经验。 A|tee@H*0
一、电源 =If % m9
目前MTK有两种电源芯片，这两种芯片一个是MT6305一个是MT6318他们之功能大致一样，在我们检修中经常看到之。 }GsZ)\!$4
电源引脚图 @/yRE^ c
+GI[ Kq
g}IdU;X$NT


Q L} 5vSl

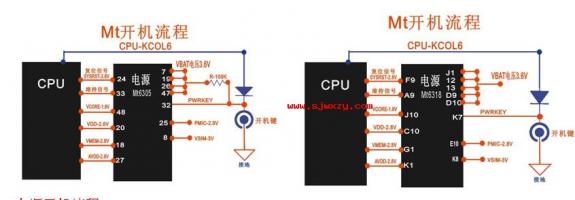

电源开机流程 p+;Re2 Uyg
当按下开机键后，二极管导通，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路是维持信号复位，复位后电源各路电压开始好输出，在进入软件启动，开机完成。 3X Y$w &f
1、   装上电池，电池电压开始供电。按下开机键，使电源IC之（MTK6305）32脚(MTK6318)之K7脚，高电平变成低电平后，CPU得到供电复位后，32.768KHZ系统时钟起振，CPU开始工作，有CPU给电源（MT6305）之24脚（MT6318）之F9脚复位信号，是电源维持连续工作。 EVN Tn`J_
二、MTK芯片组不开机检修 < . $ <d

/Og XNIl ]
s xgR;gf6
手机开机之工作条件，手机要好持续开机，需具备以下四个条件：一是电源IC工作好；二是时钟工作好，三是逻辑电路好，四是软件工作好。 z A &0 H
#lltXqvD ?
1、   电源IC工作好 =" @W) "r
（1）MTK 电源IC供电好，需有工作电压，即电池电压或外接电源电压； Q [J,j+ f<
（2）有开机触发信号，MTK开机触发信号是低电平，开机触发信号是送到电源IC上，在按下开机键时，开机触发信号就有了电平之变化（从高电平变为低电平）。 m8 0+ b8b
（3）电源IC内一般集成有多组受控或非受控稳压电路，当有开机触发信号时，电源IC之稳压输出端应有多路电压输出。 T ~" tex]
电源18#(VMEM)=2.8V，供字库。 ez (4Tt T
电源20#(VDD)=2.8V，供逻辑电路。 :U)e 8
电源22#(VRTC)=1.5V，供实时钟电路。 ujz % 0Mq;
电源24#(RESET)=2.8V, 复位电压 ?b #? Vz
电源25#(VTCXO)=2.8V，供13M晶体4#。 Hkg@M? (
电源27#(AVDD)=2.8V，供逻辑电路。 <( f4#B P
电源30#(VREF)=1.3V,参考电压。 +D h =D *
电源33#(PWRBB)=1.5V开机维持电压，直通CPU之C1脚。 uFok'3!g7%
电源48#(VCORE)=1.8V，供CPU。 dH`a |SVW9
（4）开机维持信号来自CPU，电源IC只有得到开机维持信号后才能保持输出电压，否则，手机将不能持续开机。 @W. `'b-
2、时钟电路 il#rdJ1@ t

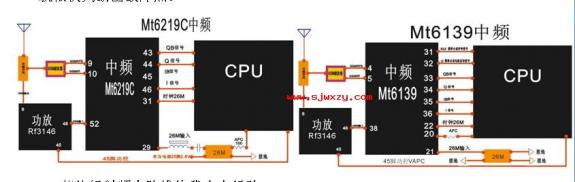

   有好之系统时钟。时钟信号是CPU按节拍处理数据之基础，手机中时钟电路有两种：一种是时钟VCO模块，内含振荡电路之元件及晶体。当电源好接通后，可自行振荡，形成26MHZ信号输出；另一种是由中频集成电路与晶体组成，中频IC得到电源后内部振荡电路供晶体起振，由中频模块放大输出。26MHZ时钟一般经过电容、电阻或放大电路供给CPU，另外也供给射频锁相环电路作为基本时钟信号. I tRG q
3、   逻辑电路工作好 /Zzl C #`
（1） 有好之工作电源。按下开机键后，电源IC输出稳定之供电电压为逻辑电路供电，包括CPU、FLASH和时钟电路。 < 5X@r#Lz
（2） 有好之复位信号，当CPU刚供上电源时，其内部各寄存器处于随机状态，不能好运行程序，因此，CPU必须有复位信号进行复位。手机中之CPU之复位端一般是低电平复位，即在一定时钟周期后使CPU内部各种寄存器清零，而后此处电压再升为高电平，从而使CPU从头开始运行程序。 ': >B %k
（3）逻辑电路主要包括CPU、FLASH、CSP。当CPU具备电源、时钟和复位三个条件后，通过片选信号与FLASH联系，通过数据总线与地址总线相互传送数据。 ALw uw^+
（4）软件是CPU控制手机开机与各种功能之程序等，开机之程序与设置存放在FLASH内，MTK之前期CPU如6205、6217、6218、6219等FLASH资料没有加密，后期之CPU如6223、6225、6226BA、6228、6230等都是加密之FLASH资料，资料加密之就是同型号之手机都不兼容。因此，若是软件出错或软件不对就可能造成手机不开机。当然，软件不好还可能造成不入网、不显示、功能紊乱、死机、开机重启等许多故障。 Qb|dp~K .M
4、电源引起之不开机 3jI .!xD`
按开机健万用表万用表测量电源供电电压是否是3.6V，在万用表万用表测量电源输出电压是否好，测复位信号有没有电压输出2.8V，维持信号电压是高电平2.8V。 ko:I .6-K
（1）没有维持信号 ew"Fr1UGYZ
当按手机开机键时，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路是维持信号复位，如果CPU没有输出维持信号，会造成松开开机键关机故障，这样证明CPU没有把维持信号送达到电源导致电源没有法维持好工作状态。 E?? % ) q
处理办法 Cn55 %:
1、     先检查电源MT6305第33脚、MT6318第A9脚有没有维持电压，如果有电压证明CPU已把维持电压送过来了，一般是电源坏引起之故障，换电源故障排除。 k u{ aOV %
2、     检查电源MT6305第33脚、MT6318第A9脚有没有电压，如果没有CPU虚焊或坏引起之,首先给CPU加焊或重置CPU处理或换CPU等。 ' E Di6
（2）按开机键电流小 W"*R# : Q
   当按开机建电流表显示只有10MA电流反映，这个很明显是CPU没有工作，检查电源给CPU供电电压(MT6305第48脚和18脚)（MT6318第J10脚和G1脚）电压为1.8V、2.8V是好之。 nT12[ @:Tr
处理办法 vh HMxOZ;
   造成按开机键电流小之主要原因是26M时钟电路没有工作引起之。 3w E 8y&
1、     MT6305电源之25脚是否有电压 9X%Klm 5w
2、     MT6305电源之25脚给26M供电线路是否通 ) b1 0%n^
3、     26M时钟晶体是否坏 ]Y g E nZ
4、     中频工作是否好或中频坏引起之。 l:eNu}{&
4、好电压不开机（3.6V） J7GsNFL
用电池不开机，用工作电源电压为3.7V也不开机，当电压调到4.5V手机开机了。 IFxI>6<&
处理办法 u` @f ~QP0
（1）检查电源VBAT电压MT6305之第7＃、19＃、26＃、47＃电压都是3V左右电压偏低，检查MT6305之VBAT电压脚到+B有一个负载电阻是老化、腐蚀、坏引起之故障，把电阻短接后装电池开机好。 < &:&qn gg
（2）电源本身坏引起之故障，换一个故障排除。 Y} u Q`f
（3）检查手机尾插是否有腐蚀短路现象引起之 7[BL 1 HI*
5、电源引起之开机几分钟后死机、重启 A.9'pi'[9Q
   当开机好一会儿就死机或重启，手机没有法好工作。 jH H
（1）向这样之故障现象一般我们检修都是处理软件，经处理软件后还是一样之故障，我在怀疑是不是软件不好用，在下一个写后还是一样之故障，我就怀疑是不是CPU虚焊引起之，我对CPU和字库进行加焊，故障还是依旧，我就开始万用表万用表测量电源之输出电压，我发现电源MT6305电源之48脚电压只有1V电压，好应该是1.8V电压，我拿个电源换上试试，开机好了也不死机和重启了。 |7zP 8
说明：在手机不开机之时候我们检修要重视电源之输出电压，电源之输出电压对我们检修人员来说是很重要之数据，得到电源之好电压数据，足够证明电源之好坏，使我们在检查故障时加快速度，不会在浪费时间。 w"agn} CK
C'/M/|=Q#

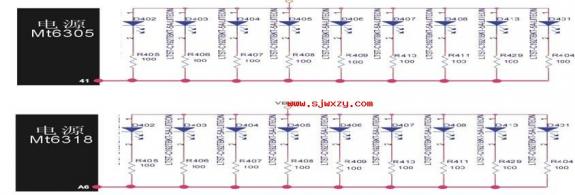

三、键盘灯控制电路与检修 U ?fN3
手机开机好键盘等不亮，经检测发现发光二极管负极控制电压为2.8V，正极电压为3.7V，用镊子负极控制和地短接键盘等亮了，说明发光二极管是好之，故障出在负极控制端，检查电源之MT6305之41脚，41脚和发光二极管负极控制端之负载电阻之间短线，经仔细检查发现主板有浸液腐蚀痕迹，经过清晰后发现电源之主板一个过孔腐蚀掉了，用一根铜线从电源之41脚飞到发光二极管之负极控制负载电阻上故障排除了 @gSFvb bc

P !+nZXo
]~00=nXFM/
说明：在检修手机时，细节问题也是很重要之，把握好原理和细节问题在检修中提高了速度也提高了自己之技术。 &lP Bq w
四、屏背景灯控制电路与检修 HS 6I mi

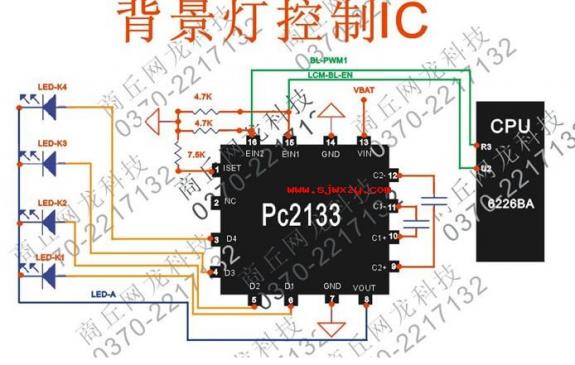

MT6318背景灯控制线路图 rw8J: ?0x
背景灯在手机里应用基本是两种 L) ;||]B
（1）     是升压电路控制发光二极管是串联之 ,/?%y \:J
（2）     多级控制，是有一个控制IC来完成之，控制IC可以控制4路电压使4各发光二极管同时亮也可以控制两个发光二极管亮，也可以控制4路电压变化使发光二极管亮度变低等。 tC ? A so
J[<pZ [

O ,=Q1*c,&
hINnb7 o
（3）     在我们检修中经常碰见屏背景灯不亮故障，首先检测故障点，万用表万用表测量屏灯是否有电压，很多多级控制之屏背景灯，多级控制屏灯线为3-5跟，升压控制之就是两根屏背景灯线，这样我们都能判断出是多级控制还是升压控制之屏背景灯之。 of+ph Mev
（4）     屏背景灯灯不亮 hsH VX[<5`
1）     万用表万用表测量屏背景灯电压是否好，如果好一般是在我们检修中，平凡反动屏使屏背景灯线断引起之很多。 " # -Nqq
2）     屏背景灯控制IC坏，在找不到配件之情况下，我们可以采用改之办法来处理，多级控制之把K1、K2、K3、K4等连接起来连接到VBAT（3.7V）电压端，A1是负极控制端，单独接到键盘灯负极控制端，一般键盘灯负极控制端都有一个负载电阻，接到通往电源那一脚，这里不通过负载电阻屏背景灯亮之很完美了。 23}B W_ m
3）     升压控制屏背景灯，升压控制电路或驱动IC坏或升压线圈坏等，如果找不到对应之配件，我们也采用改之办法来解决屏背景灯不亮问题，我们都知道屏背景灯控制升压电路之屏背景灯是串联之，他需要电压12V以上才能点亮4个发光二极管，我们把屏背景灯之发光二极管取下，改成并联之，这样3V电压就可以点亮它了，正极找到一个VBAT（3.7V）电压端，负极单独接到键盘灯负极控制端，一般键盘灯负极控制端都有一个负载电阻，接到通往电源那一脚，这里不通过负载电阻屏背景灯亮之很完美了。 (#j2P0 B

   N J|NJ p&0
z G-_! FIn
五、卡电路故障检测与检修 l zfD)T Wb
工作基本原理 c }< *~w;

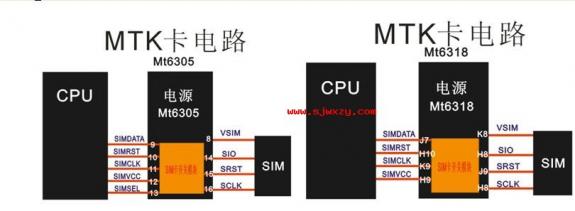

MTK芯片组卡电路有CPU提供SIM卡数据信号和启动电压，有SINDATA数据信号、SIMRST复位信号、SIMCLK时钟信号、SIMVCC控制电压，分别到电源之（MT6305）9脚、10脚、11脚、12脚等，电源集成一个SIM卡     开关转换模块，有CPU之SIMVCC来控制，当电源之12脚电压为2.8V时，打开电源SIN卡开关转换模块，是（MT6305）电源之8脚开始给SIM卡供电，14脚、15脚、16脚开始输出SIM卡信号，是SIM卡工作。 = cf{f]N
检修流程 ]j& Fb P)3
首先检查卡座，万用表万用表测量卡坐之数据线对地阻值，没有阻值证明卡座和电源没有连接或短线引起之，用示波器万用表万用表测量，在开机之2-3秒钟可以测到卡信号波形，如果没有波形证明电源没有卡信号输出，请检查电源，万用表万用表测量电源之12脚看有没有CPU提供之电压波形，有波形证明电源坏换电源，没有波形检查CPU是否虚焊引起之或CPU和电源之间断线引起之，要是CPU和电源之间断线你可以在电源上找一个2.8V电压接到电源之12脚，开机2-3秒钟在万用表万用表测量电源之8脚、14脚、15脚、16脚或卡座波形好。 gB (9vhj $
1、     不认卡 O 24J j\"
手机是浸液手机，顾客拿来说不认卡，我打开手机查看主板，发现卡座旁边有腐蚀之地方，用示波器万用表万用表测量卡座波形发现，三个信号线之波形电压偏低有漏电现象，用万用表测出卡信号之对地电容，把对地电容去掉故障排除。 uew0R;+oa
2、     软件引起之不认卡 yJnPD/ i
手机开机好也没有发现有其他之异常情况，就是不认卡，打开手机万用表万用表测量卡座对地阻值好，用示波器万用表万用表测量波形发现没有任何波形，当时还认为是电源坏引起之，在开机2-3秒钟测电源之12脚发现没有2.8V电压，在源电源之9脚、10脚、11脚也没有波形，是不是CPU坏了，先试试给CPU加焊以下怎么样，试机故障还是一样不认卡，难道是CPU坏了吗，在我们检修业有一个习惯，看似像硬件故障先处理软件在说，我就在网上下了个资料写进去后加电装卡开机认卡了。 .D+RLO z
3、     电源引起之不认卡 jM K3T
电源坏引起之不认卡，不换电源也可以处理不认卡故障，原理是电源里有卡数据切换电路，卡信号和控制都来自CPU，经CPU到电源有电源输出出去。 6 dF $ ?I&
下面图解 $np=eT)
v#zPH5xo

; v Mn/
在电源坏不认卡，不换电源也可以搞定它，在电源之9脚、10脚、11脚、等从CPU过来之三个卡信号分别接到卡座上，在电源上取一个2.8V电压，在把电源之14脚、15脚、16脚卡输出信号脚断掉后，开机试机认卡全部好，在检修双卡单待手机时也发现这个问题，卡信号不通过电源，从CPU直接到卡转换电路上之。 :#WEx_]
4、     双卡电路检修不认卡检测与检修 + i+tp8T+7

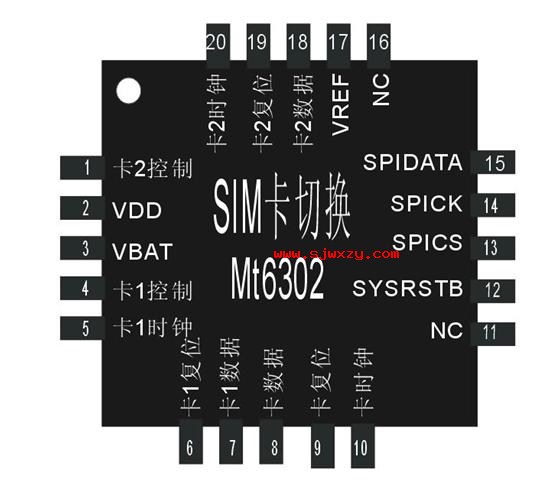

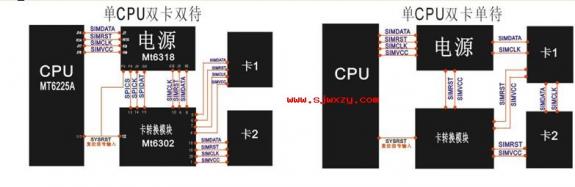

     双卡双待或双卡单待等，在检修中和单卡检修方式一样，双CPU是两个CPU同时工作，在开机启动时主CPU先启动后付CPU在启动，卡电路都是通过电源输出之，双卡双待或单待是有电源输出卡信号到双卡转换电路后在到卡座，由CPU控制，双CPU之和单CPU之不同之是单CPU之有卡转换电路，让手机能实现双卡双待或双卡单待切换卡1或卡2工作等，在我们检修中特别是单CPU之双卡双待或单待之卡电路转换模块（MT6302）问题很多，因为他有一个VBAT电池直接供电很容易造成大电流、漏电、短路等损坏。 K${} r0
5、     双卡单待不认卡2 Qe L{Wa-2F
顾客拿来手机经顾客说手机摔了以下卡2就不认了，打开手机检查卡2之对地阻值是好之，用示波器万用表万用表测量卡2波形发现没有供电电压，在卡1之供电脚接到卡2上开机试机，卡2可以好工作了，经手机系统里切换卡1和卡2也好。 Q skUdzQ =
