国产数码彩电常用的遥控系统有七类，即三洋、东芝、飞利浦、Zilog、三菱、松下及
ST 遥控系统。三洋遥控系统 CPU 以“LC”为前缀；东芝遥控系统 CPU 以“TMP”为前缀； 飞利浦遥控系统 CPU 以“P”为前缀；Zilog 遥控系统是由美国 Zilog 公司研制的，其 CPU 以“Z”为前缀；三菱遥控系统 CPU 以“M”为前缀；松下遥控系统 CPU 以“MN”为前缀；
ST 遥控系统是由意法半导体公司（法国汤姆逊公司）研制的，其 CPU 以“ST”为前缀。 一、三洋遥控系统
三洋遥控系统是以 LC8633××系列芯片为 CPU 而构成的，这类遥控系统除了广泛用于 http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹 CN-12 机心、http://www.haojdwx.cn/Html/guochan/Class199/199_Index.html'>康佳 A10 机心、http://www.haojdwx.cn/Html/guochan/Class223/223_Index.html'>海信 A12 机心、TCL，“E”型机以外，还在厦华、乐华 等数码彩电中得到广泛应用。它主要用来管理 LA76810、LA76820 或 LA76832 等小信号处 理器。
(一)CPU 介绍
LC8633××系列芯片是日本三洋公司推出的单片 8 位微处理器，该系列微处理器所包 含的主要型号有：LC863316A、LC863320A、LC863324A、LC863328A 及 LC863332A 等。 这类微处理器的硬件结构基本相同，只是内部 ROM 容量略有区别，CPU 型号的后两位数反 映了芯片内 ROM 的容量，如 LC863324A 内部 ROM 容量为 24kB，而 LC863316A 内部 ROM 容量为 16kB。芯片内含一个 PC 机，5 路 8 位模／数变换器，3 路 7 位 PWM 输出口，2 个
16 位定时器／计数器，1 个 14 位时基定时器，1 个 8 位同步串行接口电路及 12C http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线兼容 串行接口电路；具有 15 个中断源，9 个矢量中断系统；采用完整的集成化系统时钟发生器 和字符时钟发生器，这两种时钟发生器均为 PLL(锁相环)控制方式。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
LC8633××芯片具有两种封装形式，一种采用 42 脚双列直插封装，如图 1 所示；另一 种采用 48 脚方形封装。目前数码彩电所用的大都是 42 脚封装的芯片。芯片有许多 I/O 端口， 并具有编程能力，厂家只需向芯片内部 ROM 中写入不同的控制软件，便可对各 I／O 端口 的具体控制功能进行定义。因而，当 LC8633××芯片用于不同彩电时，其引脚的具体控制 功能可能存在较大的差别，这是数码彩电 CPU 与普通遥控彩电 CPU 的 大区别。
(二)三洋遥控系统在http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹 CN—12 机心中的应用
1．电路分析

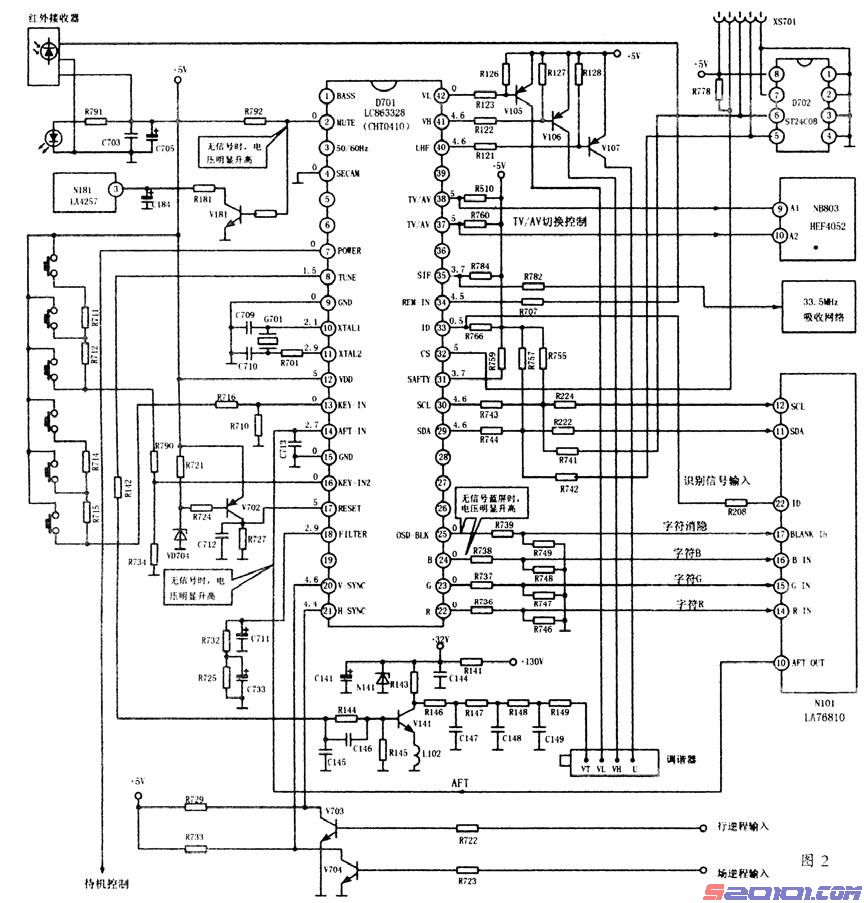

http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹 CN-12 机心广泛采用 LC8633××系列芯片为 CPU，厂家根据 CN-12 机心的控制 要求进行编程，然后将程序(软件)写入到 LC8633××芯片内部的 ROM 中，形成掩膜片，并 对掩膜片重新进行命名，形成诸如 CHT0406、CHT0410 等型号的 CPU。CHT0410 是 CHT0406 的升级产品，软件版本更高，控制能力更强。CHT0406 主要用于早期推出的机型中(如 R2118K 等)，CHT0410 主要用于后期推出的机型中(如 G2138K 等)。下面以http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹 G2138K 彩电为例 来分析 CHT0410 的工作过程，参考图 2。

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />

（1）脚为重低音控制端，因本机无重低音功能，故未用此脚。
（2）脚为静音控制端，高电平有效。在正常工作情况下，（2）脚输出低电平，V181 截 止，功放电路处于正常工作状态；在调谐状态、无信号状态或按遥控器上的静音键后，（2）

脚输出高电平，从而使 V181 饱和导通，伴音功放电路 N181（3）脚电压下降，内部放大器 停止工作，处于静音状态。
