一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
三洋 A3 机芯是日本三洋公司 90 年代初与我国共同开发生产的 2l 英寸直角平面遥控彩 色电视机机芯。我国已有好几个生产厂家在  90  年代初已开始产销，常见的机型有：三洋 CR2079、CEM214C、CK2179、北京 8320A、北京 8320 一 l、8320 一 1N、8320DI、8320DN、
8320—2、8320—3、8320—3K、8320G、8345l、北京 2132MA、凯歌 4C5403 一 1、厦华 XT
一 6698T 及泰山 TS54C8 等。在该机芯中，采用 LA7680／LA768L(IC101)单片彩色http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=790'>视频处 理电路,该集成块不仅含有对图像中频信号、伴音信号、http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=790'>视频亮度信号及色度信号处理电路， 还具有同步分离系统及行、场扫描的小信号电路，同时还可进行  PAL／NTSC／SECAM  三 种彩色制式的自动识别，以及对 50Hz／60Hz 两种制式的不同场频自动切换和幅度恒定控制 电路。伴音功放采用 AN5265(IC171)，场输出采用 LA7837(IC451)。遥控系统由 M34300N4
—624SP  微处理器为核心构成。整机功能齐全，可接收  PAL(D／K)制伴音信号，还可接收 PAL 和 NTSC 两种彩色制式节目，并可对上述制式进行自动识别切换；可预选 32 个频道； 具有定时关机,无信号声音静噪及无信号自动关机功能；设有http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=790'>视频／音频输入插座及耳机、 录音插孔；屏幕字符可显示频道号、http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=790'>视频／电视(AV／TV)状态、音量、亮度、对比度、色 饱和度控制量、定时关机剩余时间、消音状态、标准工作状态以及特殊功能显示等。
整机电路结构方框见图 6—13 所示(以三洋 CEM214C 型机为例，以下均同)。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
如图，微处理器  M34300N4-624SP、波段选择块  LA7910  及高频调谐器组成遥控及选台 电路。伴音低放由集成块 AN5265 完成。LA7837 作为场扫描输出块，AV／TV 的转换由集 成块 LC4066B 完成。开关电源输出 115V(B1)、16.5V(B2)、180V(B3)、24V(B4)、14.7V(B5)
及 12V(B6)六种直流电压。
(二) 电源电路的组成及工作过程

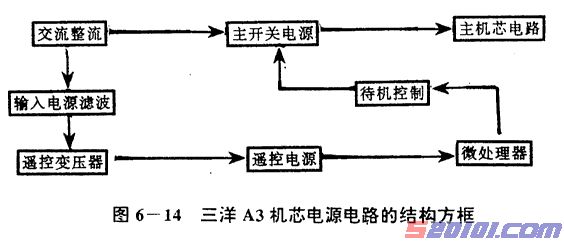

三洋 A3 机芯的电源电路主要由主开关电源电路、电源开／关控制电路、遥控电源电路 及自动保护电路等单元组成。具体电路结构方框见图 6—14 所示。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
如图，遥控电路是单独供电的，并且是采用简易线性稳压电源；主机则由开关电源供电；
待机状态操作是通过关断开关电源，使主机停止工作来实现的。现从http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=792'>维修角度出发，将其各 单元的电路形式及工作过程简介如下：
1.主开关电源电路的工作过程

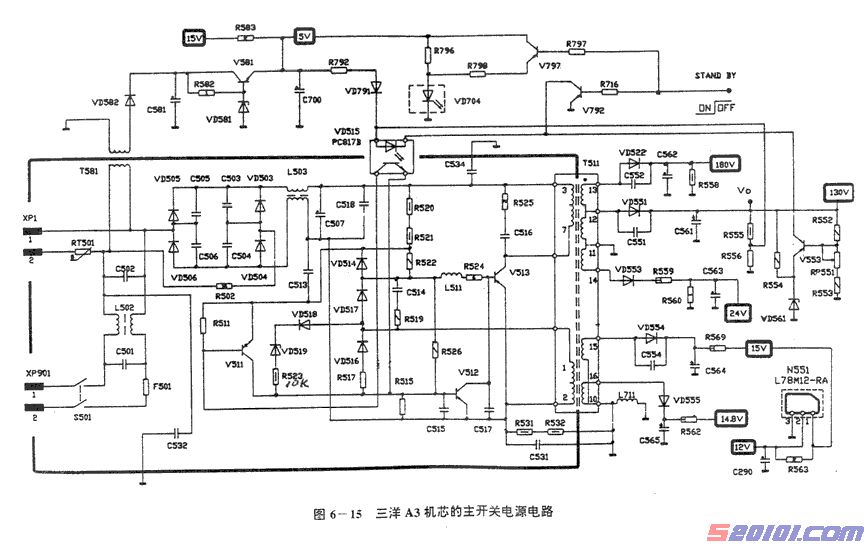

三洋 A3 机芯的主开关电源电路见图 6 一 15 所示。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
如图,这是一自激式并联隔离型开关稳压电源,其遥控部分的开／关机控制及开关稳压电 源的稳压过程均用一个光电耦合器担任，电路简洁，效率高，具有较宽的稳压范围。
在开关变压器 T551 次级的 5 组稳压输出中 130V(B1)为整机行输出级供电；22V(B2)为 伴音通道供电；180V(B3)为视放三基色矩阵输出管集电极和显像管阴极供电；24V(B3)为行 激励和场输出电路供电；12V(B6)为信号通道集成电路及晶体三极管供电。另外一组不经桥 式整流电路直接由 220V 交流电压经变压、有源滤波形成的 5V 电压专门供给遥控部分集成 电路及光电耦合器中的发光二极管。从电源接通到有稳定的电压输出经过了整流滤波、自激 振荡及稳压调控等环节，具体工作过程如下：
