一、高清彩电电路概述
CRT  高清彩电与普通彩电相比，从外观上仅多出了许多输入插口，其他并无二样。对 于普通彩电而言，仅有 AV 输入／输出和 S 端子输入插孔，而高清彩电除具有上述插孔外， 还有 YCbCr(隔行色差信号输入)、YPbPr(逐行色差信号输入)、VGA 及 DVD 数码流输入等 接口。拆开后壳，从电路板上元器件分布看，除多出一块竖立的电路板外，其他同普通彩电 并无多大差别，且可明确地判断出电源、行扫描、场扫描、伴音功放、视放等电路。图  1 是http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹 CHD29168 彩电(CHD－2 机芯)电路板实物图。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
仔细观察后，你会发现多出的插口通过导线与这块竖立的板相连，看来这块板正是高清 彩电区别于普通彩电的重要部件，这块板起什么作用呢?
高清彩电采用 60Hz(或 75Hz)逐行扫描方式，以提高图像清晰度，这有别于普通彩电的
50Hz 隔行扫描方式。由此可见，无论输入的是多少频率的隔行扫描信号，都将变成 60Hz(或
75Hz)的逐行扫描信号，而担当此任务的正是这块竖立的电路板。根据该电路作用常称之为 变频板或数字板，简称 IPQ 板。
提  示： 高清彩电与普通彩电相比，电路结构基本相同，但为了提高清晰度，采用了逐行扫描
方式，故在http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=790'>视频信号处理电路中加入了数字变频电路，旨在将  50Hz  隔行扫描信号转换成
60Hz(或 75Hz)的逐行扫描信号。
由于高清彩电输入的信号种类较多，既有 50Hz 隔行扫描的 TV 全电视信号、AV http://www.haojdwx.cn/Article/ShowInfo.asp?InfoID=790'>视频 信号或 YCbCr 信号，又有逐行扫描的 YPbPr 信号，还有由 VGA 接口输入的模拟 R、G、B

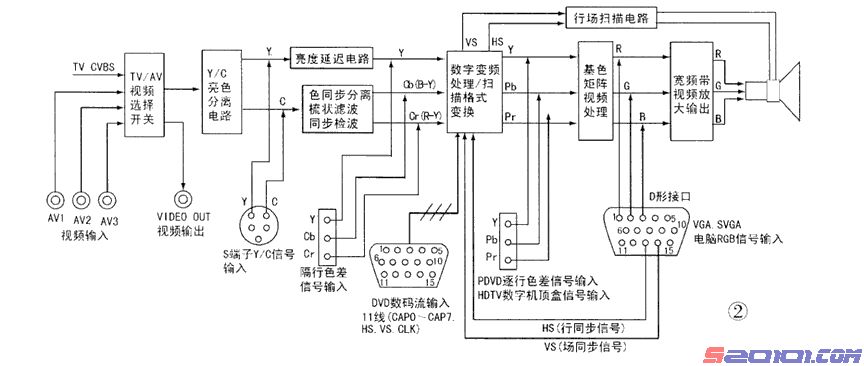

信号，所以数字板应设有相应电路分别针对各类信号的特点进行变换处理，既保证 终信号 格式的统一，又保证行、场扫描同步进行，各类输入信号流程如图 2 所示。从图 2 中不难看 出，数字板的核心任务是数字变频及扫描格式变换。

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
提  示：
在高清彩电中，TV／AV 信号、Y／C 信号及 Y、Cb、Cr 信号均要通过数字变频处理， 转换为逐行扫描的亮度、色度信号；VGA－R、VGA－G、VGA－B 信号与 YPbPr 信号虽 不进行隔行转逐行处理，但要进行格式识别同步信号分离与 ADC 转换等处理。
为了详细说明 CRT 高清彩电的信号处理过程，下面以http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹 CHD－29168 型彩电为例， 对其单元电路进行分析。
二、单元电路分析
1．高中频电路 在高清彩电中，大多采用集中放于一体的http://www.haojdwx.cn/Article/ShowClass.asp?ClassID=3'>总线控制型高频调谐器，以减少中频信号在
传输过程中所受的干扰，从而提高图像质量。在http://www.haojdwx.cn/Html/guochan/Class198/198_Index.html'>长虹  CHD－2  机芯高清彩电中，高频调谐 器(N501)的型号为 TDQ—687－FM3W 或 TMT1－C23I1，这两种高频头的引脚功能及外围 电路均相同，如图 3 所示，但控制程序有所不同，故二者不能互换，否则，会出现搜不到台， 无图像故障。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width=600;" />
在图 3 中，N501（2）脚为+33V 调谐电压输入端，该电压由主电压+145V 经 R501 降压、 D501 稳压所得。同普通电压合成式高频头一样，+33V 不足将导致收台少；+33V 电压不稳 将出现跑台故障。N501（3）、（11）脚均为+5V 供电端，分别为调谐选择、中频信号和处理 电路供电。这两脚若无+5V 供电，均表现为搜不到台、无图像故障，但（3）脚掉电后，在 自动搜索时，屏上有雪花点出现，而（11）脚掉电后，自动搜索时始终黑屏。
